Pantallas de vídeo Led y red de audio Dante, una combinación idónea en el estadio Jordan Hare

Además de contar con una de las pantallas Led de vídeo más grandes en una instalación deportiva universitaria de la firma Daktronics, la experiencia de los fans se fomenta con el despliegue de decenas de redes de audio Dante para dar apoyo al resto de sistemas con sonido de alta calidad.

El estadio de fútbol americano Jordan Hare, ubicado en el campus de la Universidad de Auburn (Alabama – Estados Unidos), con capacidad para 87.451 asientos y sede del equipo local de los Tigers, cuenta ahora con una de las pantallas de vídeo Led de alta definición del fabricante más grandes en este tipo de instalaciones universitarias (de 17x60metros) de Daktronics, que se acompaña de un impresionante sonido de alta calidad sobre IP con la red de audio Dante de Audinate.

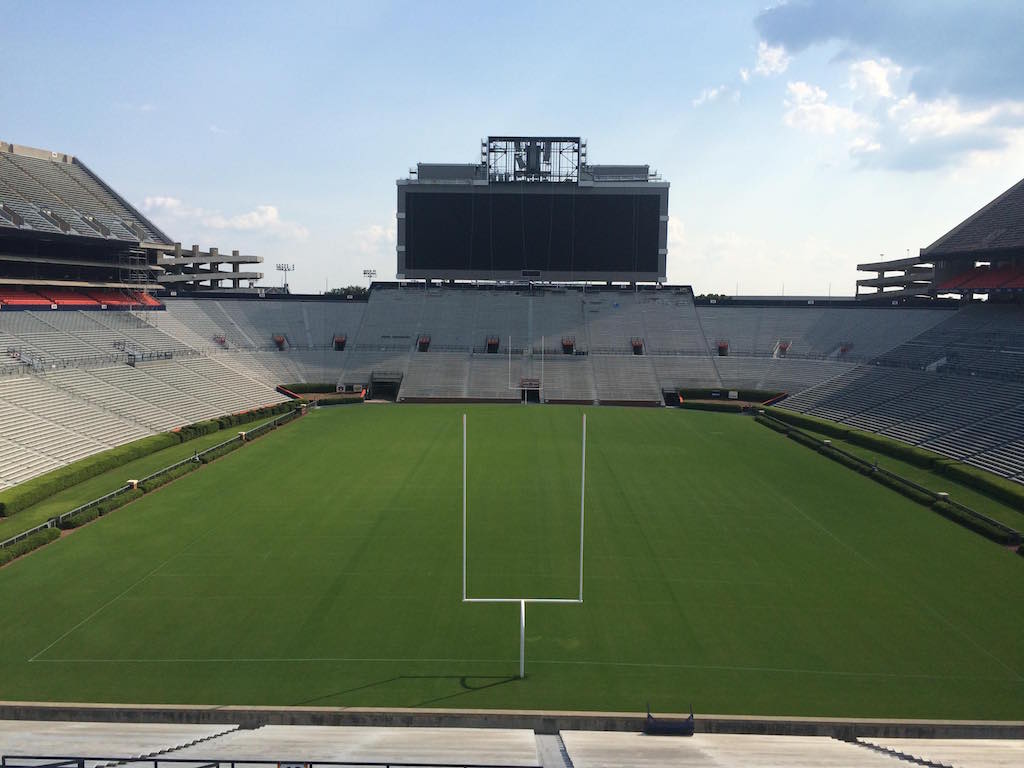

Esta universidad pública, que acoge a más de 27.000 estudiantes, decidió invertir catorce millones de dólares en renovar la infraestructura audiovisual de su estadio de fútbol, conocido actualmente como Pat Dye Field, para mejorar la experiencia de juego de los aficionados con sistemas multi-cámara para la reproducción de múltiples fuentes de vídeo HD y mostrarlas en la gran pantalla de vídeo Led que se ha ubicado encima del extremo Sur del campo.

Esta gran pantalla está compuesta por más de 8,7 millones de Led y sustituye a la que había, cuenta con contenido de zonificación variable para mostrar una sola imagen (que puede visualizarse a una distancia de hasta 12,8 Km) o dividirla en varias diferentes y mostrar combinaciones de vídeo en vivo, repeticiones instantáneas, puntuación y estadísticas, animaciones y patrocinios publicitarios.

Como parte de este proyecto se añade el despliegue de una nueva red de audio Dante que se utiliza en la pantalla, para sustituir la distribución de audio analógica que había antes. “Dante representa la tecnología de red de audio digital de próxima generación”, asegura David Sturzenbecher, ingeniero de proyectos de audio en Daktronics.

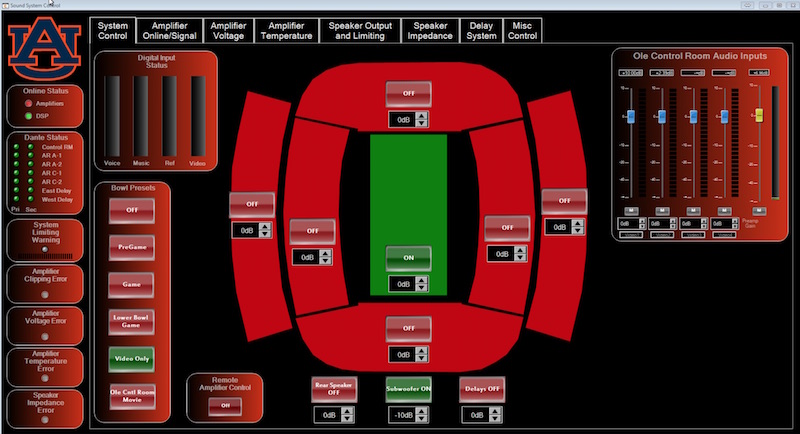

Centralizado en una sala de control de audio situada en la sala de prensa del estadio, la red Dante permite que un solo operador de audio gestione sin problemas una amplia gama de entradas desde los reproductores y micrófonos más utilizadas por los locutores, árbitros y artistas musicales.

“Utilizamos Dante en, aproximadamente, el 60 ó 70% de nuestras instalaciones de pantallas de gran formato porque es extremadamente flexible, escalable y configurable -subraya Sturzenbecher-. Su interoperabilidad sin fisuras entre los componentes hace que sea fácil de ampliar las instalaciones existentes”.

Los elementos de audio se controlan de manera centralizada desde una mesa de mezclas Yamaha Rio de la serie CL5, en concreto del modelo 3224-D, habilitado para Dante, con 32 entradas, 16 salidas y 4 salidas AES/EBU en tamaño 5U. Trabajando en conjunto con componentes de red compatibles con Dante, la consola CL5 entrega las señales de audio (hasta 64 canales) a las unidades DSP distribuidas alrededor del estadio.

Los procesadores de señales digitales London-BLU-806 de BSS convierten varias señales de audio analógico y digital al formato digital requerido para la transmisión sobre la red de Dante, así para la realización de enrutamiento y ecualización.

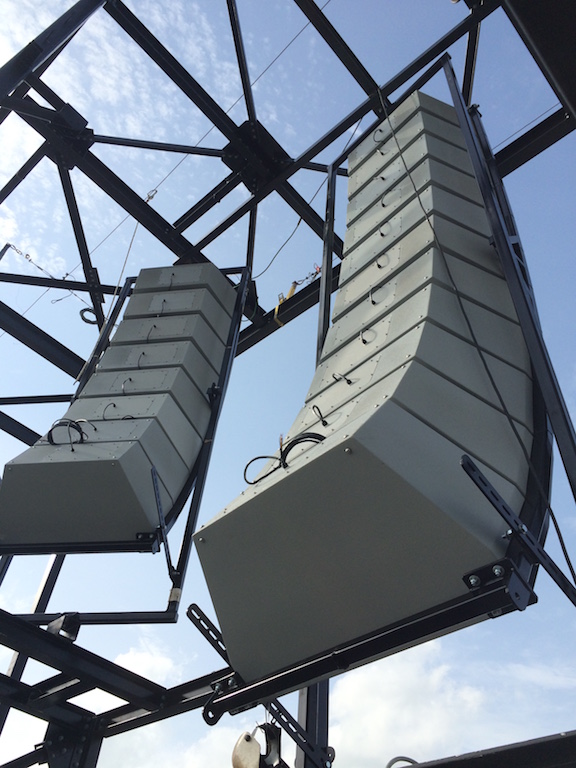

La red Dante también utiliza seis procesadores London BLU-326 para decodificar en AES-EBU a la pantalla, monitores y altavoces.

Como explica Sturzenbecher, “London BLU-806 actúa esencialmente como el cerebro de la red, ya que realiza la mayor parte de la operativa, dirigiendo desde la mesa de mezclas y a través de Dante todo el procesamiento y dirigiendo la señal de audio a diferentes lugares, como la sala de prensa, altavoces, monitores, etc. Al no tener limitaciones de enrutamiento de señal ha sido una ventaja definitiva en esta instalación”.

Los responsables técnicos de la Universidad de Auburn ya están planeando una actualización para las gradas de la zona Norte del estadio, en la que se incluye también la instalación de otra pantalla Led de vídeo.
