El nuevo estadio de Los Diablos Rojos del México crea una experiencia visual integral para sus seguidores

Once pantallas digitales gigantes, un completo sistema de señalización digital y una productora de TV propia configuran, entre otros sistemas, la solución AV creada e instalada por Panasonic y Artcoustix para este nuevo estadio.

El fabricante Panasonic y el integrador Artcoustix han diseñado e instalado una solución audiovisual de entretenimiento para el recién inaugurado Estadio Alfredo Harp Helú, sede del equipo de béisbol Diablos Rojos del México, en la que destacan once pantallas gigantes, un sistema de señalización digital y su propia productora de televisión, entre otros.

La nueva casa de los Diablos Rojos del México es también una monumental obra arquitectónica y un funcional recinto deportivo, con capacidad para 20.800 espectadores y con todas las comodidades, con el fin de que jugadores, equipos y aficionados disfruten plenamente del béisbol, en un escenario que cumple con las rigurosas especificaciones de la MLB (Major League Baseball).

Para este proyecto, la organización de los Diablos Rojos se rodeó de empresas expertas de diversos sectores, como en el caso de la filial mexicana de Panasonic que, junto al integrador Artcoustix, se encargó del diseño e instalación de las soluciones audiovisuales de diferentes espacios.

La propuesta desplegada consiste en un espectacular sistema de pantallas gigantes, único en México (incluyendo cintillos y una pantalla translúcida, con 969 m2 de visualización Led), un sistema de señalización digital con decenas de monitores planos y un vasto equipo de cámaras, switchers y grabadores Full HD para la producción de contenidos de vídeo y televisión.

El objetivo de este despliegue es ofrecer una completa experiencia de entretenimiento familiar que va más allá de las acciones del fuego, de manera que tanto el aficionado que visita el estadio como quien sigue el juego desde casa a través de la señal generada por Diablos TV.

“Este es el estadio que canta, y así ya lo conoce la gente”, explica el doctor Othón Díaz Valenzuela, presidente ejecutivo de los Diablos Rojos del México. Y es que el público goza este recinto. Inaugurado en la primavera de 2019, el Estadio Alfredo Harp Helú es el legado que su propietario, el empresario mexicano aficionado al béisbol Alfredo Harp Helú, ha dejado al equipo de sus amores y los aficionados a este deporte.

Para facilitar el diseño, integración y entrega de la solución se decidió dividir el proyecto, de forma que Panasonic, a través de su grupo de soluciones B2B, se ha encargado de la integración de la solución de producción de vídeo para Diablos TV, mientras que Artcoustix, con el apoyo de la compañía japonesa, se ha centrado en el despliegue de imágenes en todo el estadio.

Despliegue audiovisual

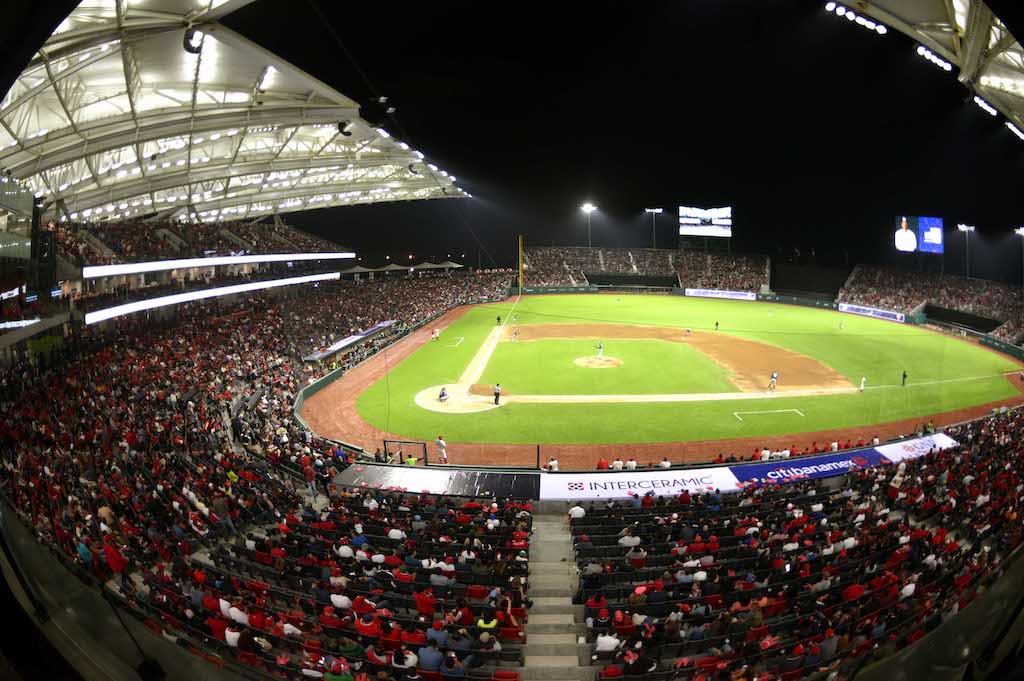

La entrada principal del estadio esta coronada con una pantalla translúcida de grandes dimensiones. La solución se compone de once de pantallas gigantes con tecnología Led de Panasonic (diez de ellas con 10mm de pixel pitch y resolución Full HD, conectadas vía fibra óptica y con estándar IP65 de resistencia a la intemperie) que se dividen así:

• Una pantalla translúcida tipo mesh de23,8x 8,84 ms (con resolución 512×1.092p y la única con pixel pitch de 42,5mm) que actúa como una gran persiana.

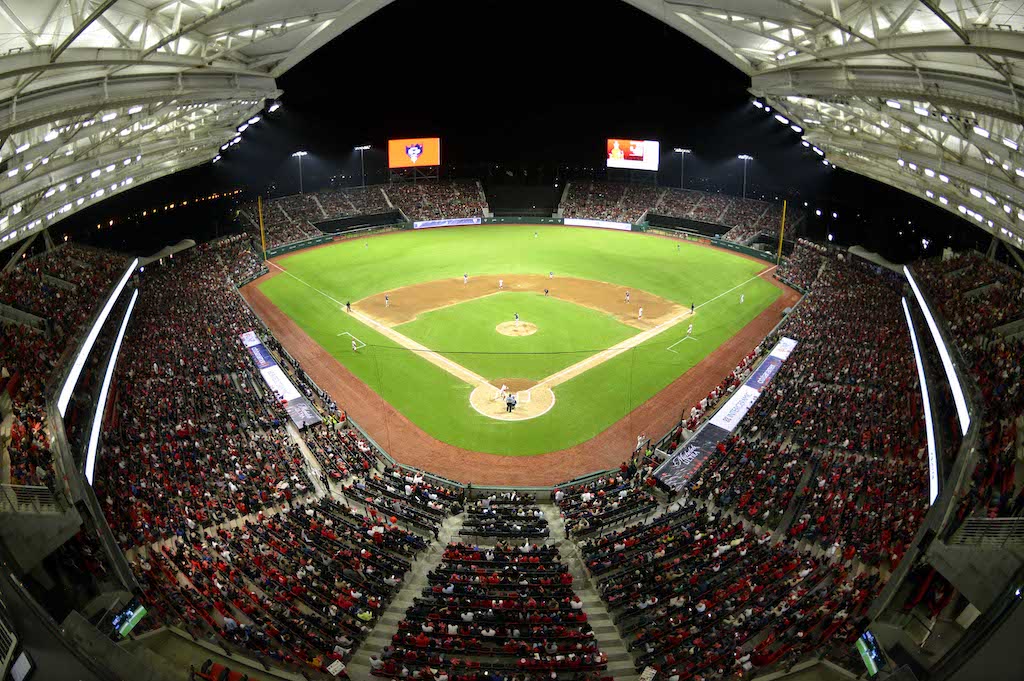

• Dos pantallas gigantes para la parte superior de los jardines (de 21,12x 11,52 m) en las que se informa del marcador del juego, estadísticas, perfiles de jugadores y se muestran dinámicas de entretenimiento o publicidad.
• Dos pantallas para el muro verde de los jardines (de 24×1,92 m) que se utilizan como complemento de los contenidos desplegados en las pantallas grandes o como apoyo para las actividades de entretenimiento.

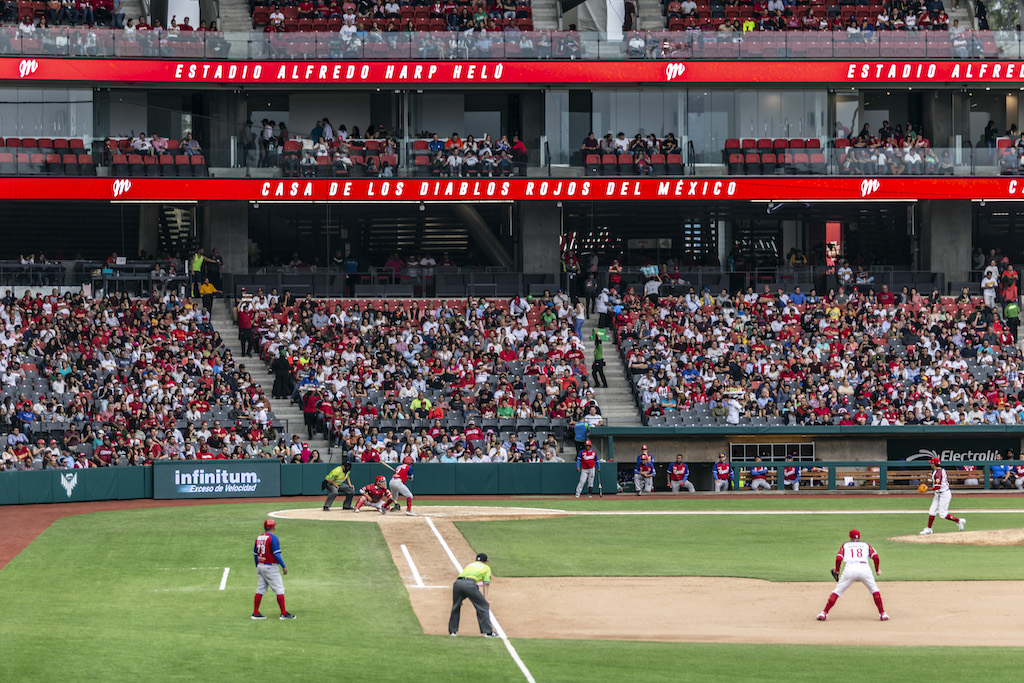

• Cuatro cintillos en la división de los dos niveles de la tribuna, dos de 70,4mx0,64 m y dos de 62,4mx0,64m, en los que se muestran logotipos de patrocinadores, información del juego y contenidos de entretenimiento.
• Dos pantallas ubicadas en el muro verde detrás del homeo plato de bateo (de 3,84×0,96 m, en las que se despliega la imagen de los patrocinadores del equipo. Estas pantallas aparecen a cuadro en todas las tomas de los lanzamientos del pitcher durante la transmisión televisiva del juego.

La solución de despliegue de imagen se complementa con los siguientes recursos:

• Cabina de control y animación: es el espacio en el que se controlan los sistemas de distribución de contenidos para todas las pantallas, además del sonido local para enviar mensajes y animar al público, el manejo de estadísticas y redes sociales. Artcoustix se ha encargado de la integración del espacio: desde el mobiliario y los racks hasta la instalación del cableado necesario para la conectividad que cada equipo requiere.

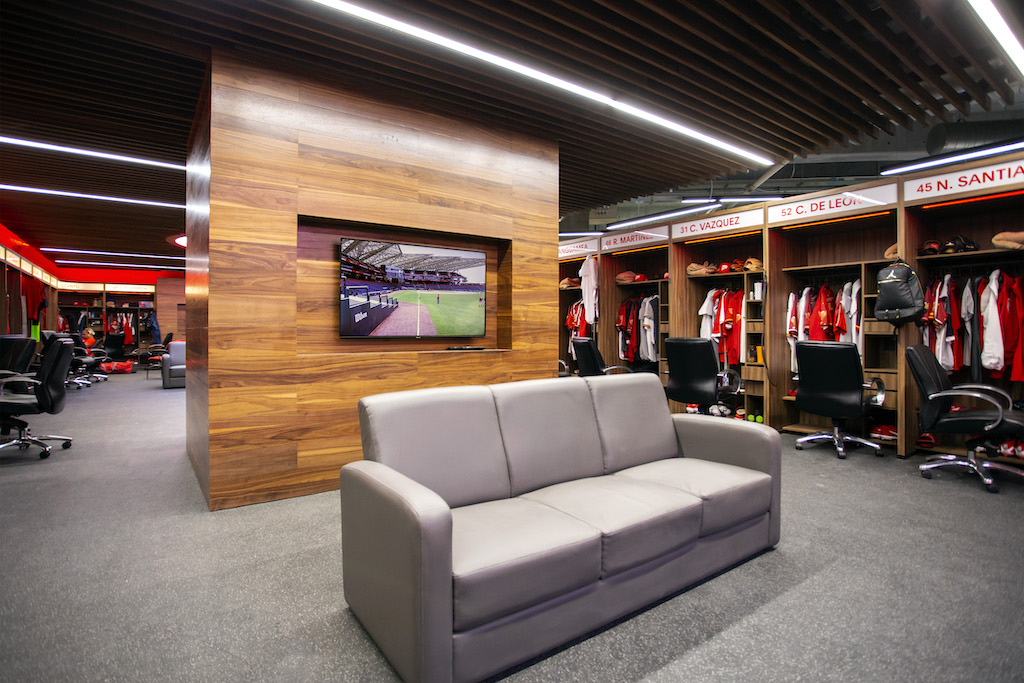

• Señalización digital:se han instalado más de ochenta monitores Panasonic (con tecnología LED y pantalla plana de 65”) en diferentes zonas del estadio, como el vestuario, gimnasio y comedor del equipo local, vestuario del equipo visitante, los dos dugoutso bancas, la tienda Diablos, centros de consumo, oficinas y áreas comunes del estadio.

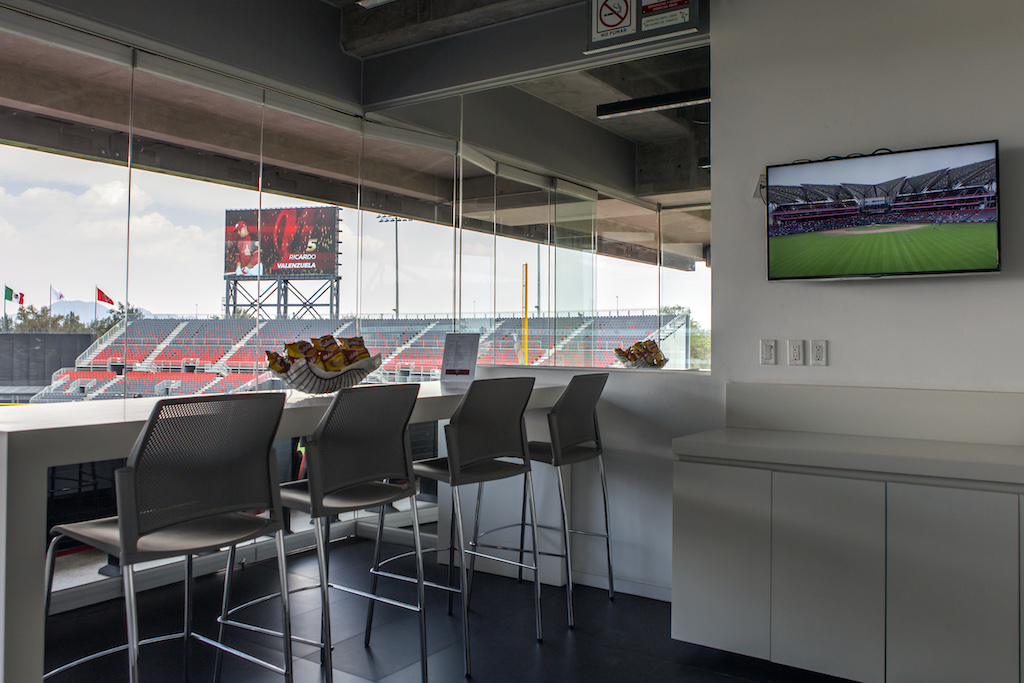

• Palcos y terraza:cada uno de los veintidós palcos cuentan con un monitor de pantalla plana de 40” y tecnología Led de Panasonic para que sus ocupantes puedan seguir las acciones. La excepción es el palco principal, que cuenta con cuatro monitores de 55” pulgadas, y la terraza, con tres monitores de 55”.

Para la producción de vídeo de los contenidos de entretenimiento en vivo se utilizan dos videocámaras portátiles multiformato, con calidad 4K, del modelo AG-UX180de Panasonic. El estadio también ofrece WiFi pública gratuita y diversas dinámicas interactivas a través de redes para vivir experiencias personalizadas.

La señal de Diablos TV

Para la producción de la señal televisiva de los juegos que los Diablos Rojos disputan como locales, la organización cuenta con el sistema Diablos TV, que integra a todo un equipo de productores, realizadores y demás personal técnico, quienes aprovechan todos los elementos tecnológicos de la solución diseñada en conjunto con Panasonic.

Los realizadores Marco Antonio Ávila Toledo y Ginelin Gallardo López tienen a su cargo la operación completa de Diablos TV. Su principal reto ha sido poner en marcha el proyecto y sentar las bases del lenguaje visual para transmitir béisbol, tanto en la pantalla televisiva como en las plataformas de redes sociales.

Al igual que con las instalaciones del estadio, Diablos TV también contó con asesoría y aprobación de la MLB. Actualmente realiza toda la producción y envía la señal para su difusión en redes sociales y a la empresa de televisión Sky, que la distribuye a los sistemas de TV por pago a todo el país.

Para la cobertura de un juego de los Diablos Rojos se utilizan cuatro cámaras AK-HC5000, operadas por camarógrafos desde posiciones fijas clave (en primera y tercera base, en el jardín central para tomar al bateador y detrás del home) que llevan el mayor peso durante la transmisión.

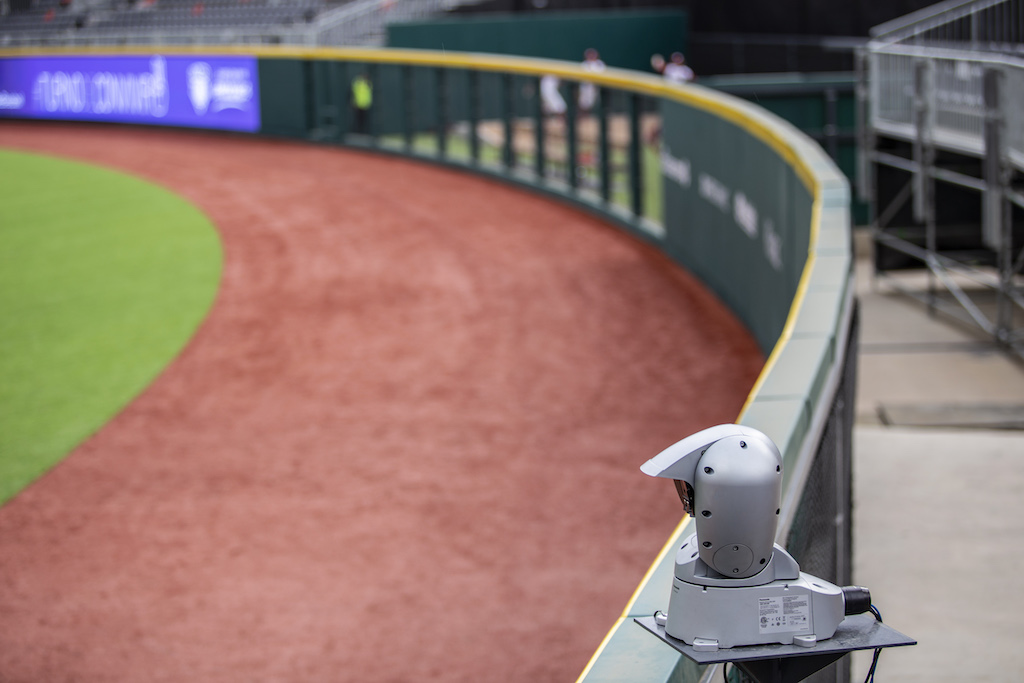

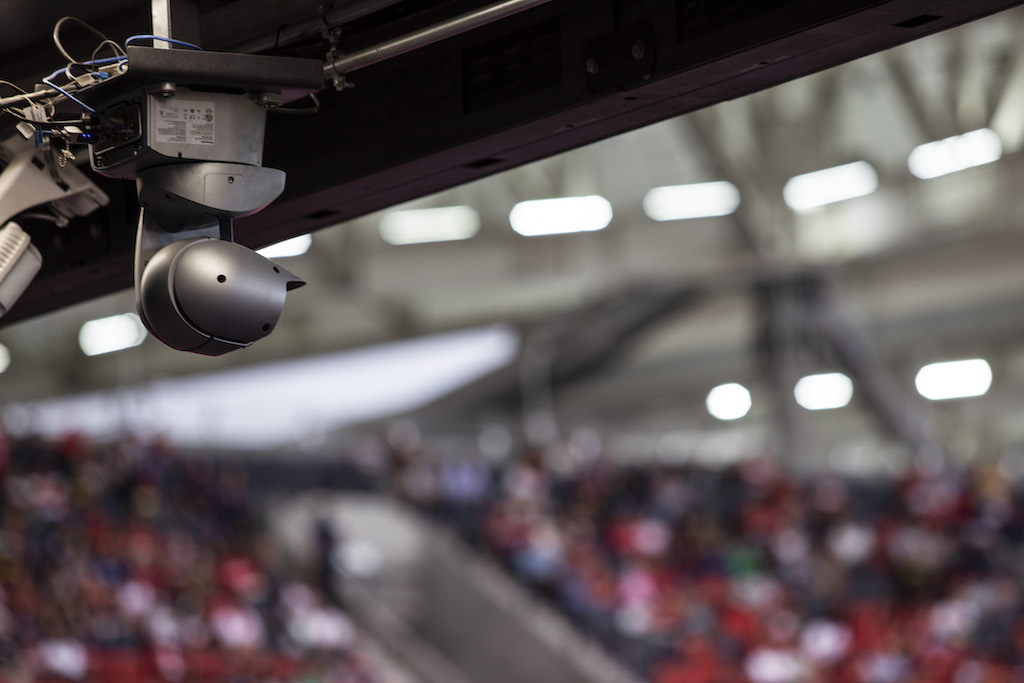

Cuatro cámaras robóticas AW-HR140 tipo PTZ (Pan-Tilt-Zoom) ofrecen distintos ángulos del juego; dos de ellas se ubican sobre la barda de los jardines, justo en la marca del foul, y las dos restantes están instaladas en el primer nivel de las tribunas, en la parte lateral de ambos jardines. La imagen del calentamiento de los lanzadores relevistas se cubre con dos cámaras robóticas AW-H130, una por cada bullpen.

Otras dos cámaras robóticas AW-H2 capturan la imagen de los narradores desde el palco de comentaristas, y una cámara portátil AJ-PX800 se usa para captar al público, detalles del bateador y otras coberturas específicas.

La cabina de producción, ubicada en la parte baja del estadio, está equipada con un switcher AV-HS6000 de producción en vivo, con dos bancos para efectos y un switcher AW-HS50N dedicado a las cámaras robóticas (que son operadas remotamente con los controladores AK-HRP1000 y AW-RP120).

A ello se suman los monitores de 17”, con calidad de producción de vídeo, así como monitores Led de pantalla plana que ayudan al equipo de producción a realizar su trabajo con la precisión debida.

Todos los juegos, almacenados en tarjetas P2 HD a través de un par de grabadoras AG-HDP24 P2, forman parte del archivo histórico del equipo y también están disponibles en línea desde el canal de YouTube de Diablos TV.

Para Othón Díaz, presidente ejecutivo de los Diablos Rojos, este nuevo estadio será el modelo a seguir para la Liga Mexicana de Béisbol. “La siguiente etapa es su internacionalización; queremos seguir innovando, este es nuestro compromiso. Queríamos lograr una experiencia total y se la ofrecemos a nuestra afición, que supo esperar años para tener un estadio de clase mundial”.
