El Centro de Arte de Shanghai estrena el primer sistema Constellation de China

Esta solución de Meyer Sound está instalada en el teatro principal. Las características acústicas se han creado con 160 recintos autoamplificados de rango completo y las frecuencias más bajas son reproducidas por 16 subgraves compactos.

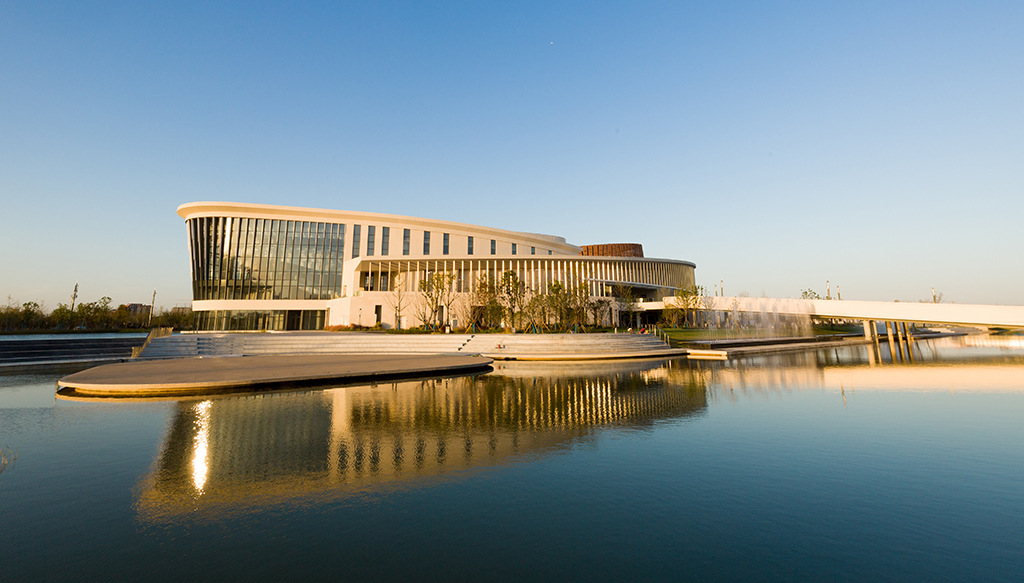

El Nine Trees Shanghai Future Art Centre, abierto al público a finales de 2019, es la joya de la corona de las artes y la cultura de la ciudad más poblada de China. Ubicado en el Distrito Fengxian y enclavado en lo profundo de una reserva forestal, la estructura de inspiración orgánica del centro alberga tres espacios teatrales equipados con sistemas de refuerzo sonoro de Meyer Sound. El auditorio más grande es el primero que utiliza en China un sistema acústico activo Constellation.

El nuevo complejo fue concebido desde el principio para ofrecer un amplio espectro de actividades culturales y de entretenimiento, acogiendo tanto a artistas chinos como internacionales de diferentes disciplinas.

La tarea de diseñar y construir los espacios adecuados para este cometido fue llevada a cabo por la agencia EPC de Shanghai, dirigida por el consejero general Le Shengli y con la asistencia técnica principal de Zhu Shijie.

Los directores del proyecto realizaron previamente una investigación visitando varios teatros nuevos en China y en el extranjero, y pronto determinaron que una solución acústica activa sería la que mejor se adaptaría a la diversidad de representaciones deseada.

Tras evaluar los sistemas disponibles, terminaron por fijarse en Constellation y decidieron consultar con el distribuidor chino de Meyer Sound, Shanghai Broad Future Electro-Technology. En España esta marca la distribuye RMS Proaudio.

«Constellation ofrece una mayor flexibilidad y conveniencia para las operaciones futuras y se acomoda a un espectro más amplio de programación de espectáculos. Además, al comparar con las alternativas, pensamos que podría aportar una experiencia auditiva más pura y envolvente que la que podrían ofrecer los demás», explica Zhu Shijie.

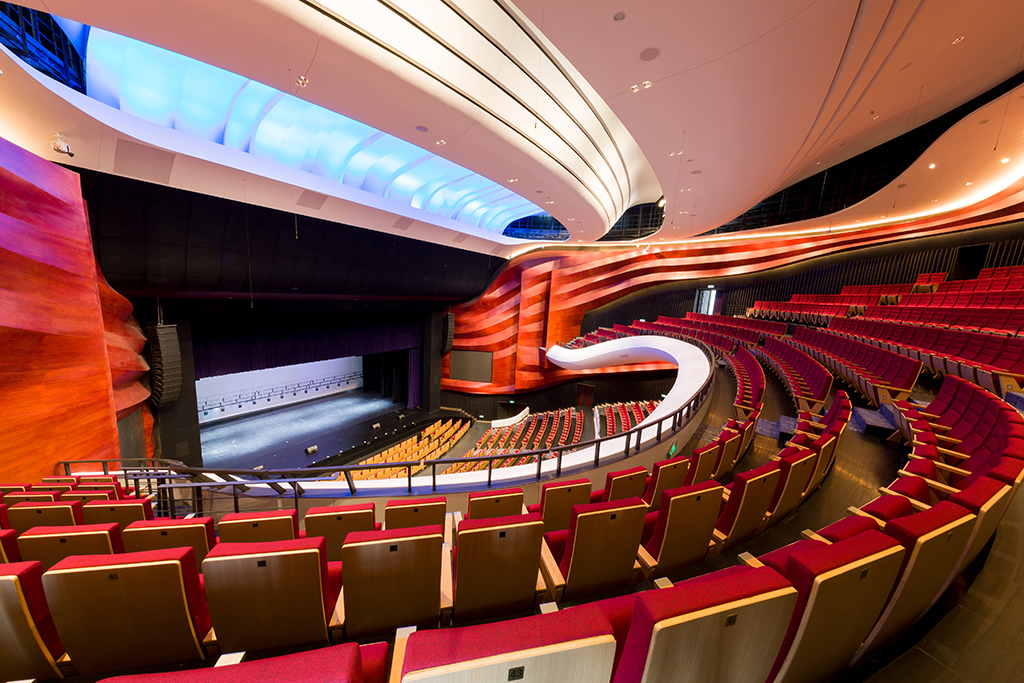

Constellation está instalado en el teatro principal, que tiene capacidad para 1.200 espectadores en dos niveles. La acústica equilibrada de la sala, con un tiempo de reverberación de unos 1,2 segundos, puede mejorarse con tiempos de hasta unos 7 segundos. Las sutiles características de la envoltura de reverberación pueden ser alteradas ajustando la calidez, la fuerza y el brillo.

Durante la puesta en marcha y el ajuste, se crearon 11 presets para diferentes requisitos de rendimiento, con otros adicionales abiertos para necesidades futuras.

Las características acústicas deseadas se crean mediante un total de 160 recintos autoamplificados de rango completo (Ashby-5C, Ashby-8C, UPM-1XP y UPJunior-XP) y las frecuencias más bajas son reproducidas por 16 subgraves compactos (12 UMS-1XPSM y 4 MM-10XP).

Para capturar el ambiente acústico, 56 micrófonos de condensador en miniatura están distribuidos por todo el espacio. Entre los micrófonos y la salida de los altavoces, la plataforma de audio digital D-Mitri, compuesta por 21 módulos, proporciona el proceso de señal digital, con cinco módulos (uno para cada zona de reverberación) dedicados a albergar el algoritmo acústico patentado VRAS. El escenario del teatro, de 30 metros de profundidad, está cubierto por una zona de Constellation dedicada que funciona como una concha acústica virtual.

Para el refuerzo de sonido directo, el teatro principal cuenta con un sistema formado por arreglos de 13 recintos Meyer Sound Leopard, junto a 4 subgraves 1100-LFC. También se encuentran desplegados, como subsistemas para rellenos y retardos, un total de 4 recintos UPQ-1P, dos UPQ-2P, dos UPM-1P y 14 MM-4XP, junto con 6 monitores de escenario MJF-210.

Montado sobre el proscenio, oculto detrás de una rejilla, hay un sistema LCR configurado con 12 altavoces JM-1P y cuatro UPQ-1P que ofrecen, respectivamente, cobertura de campo lejano y cercano. Tres procesadores Galileo Galaxy 816 permiten el control y la optimización del sistema.

Desde la inauguración del centro, el sistema Constellation ha sido utilizado para una variedad de géneros, incluyendo orquesta sinfónica, drama y teatro musical.

«Además de los preajustes acústicos disponibles, podemos ajustar los parámetros para satisfacer las necesidades de los intérpretes. El funcionamiento del sistema es estable, sensible, con reverberación natural y un sonido agradable. Más importante aún, no se puede percibir que la reverberación proviene del sistema de la electroacústica», aclara Li Yiting, director técnico de operaciones.

En cuanto al sistema de refuerzo basado en Leopard, Li comenta que «aunque es relativamente compacto y ligero, tiene una gran potencia. No sólo suena limpio, sino que también mejora la inteligibilidad y la claridad del sonido».

Escenarios más pequeños

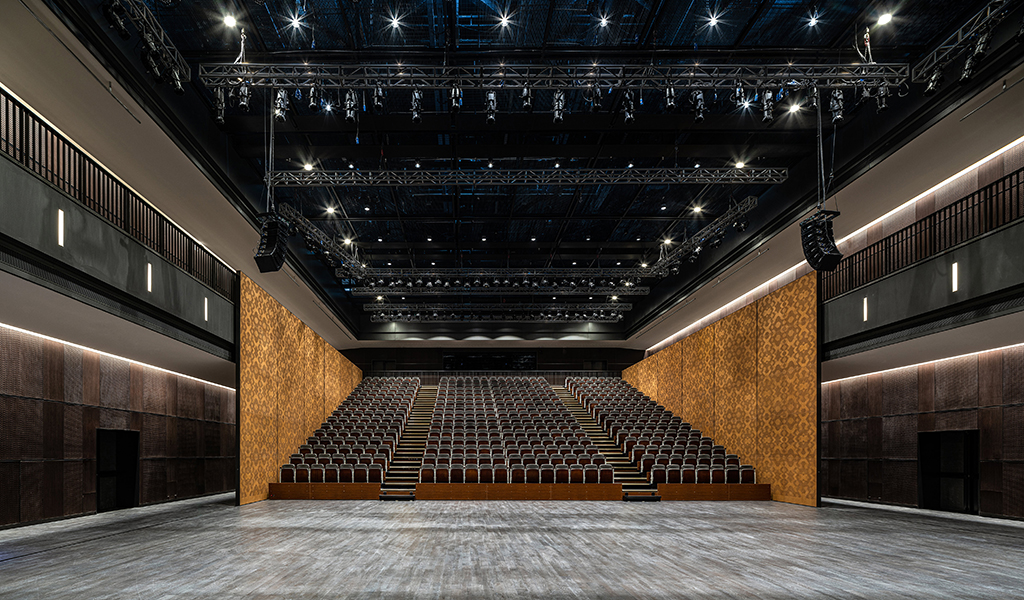

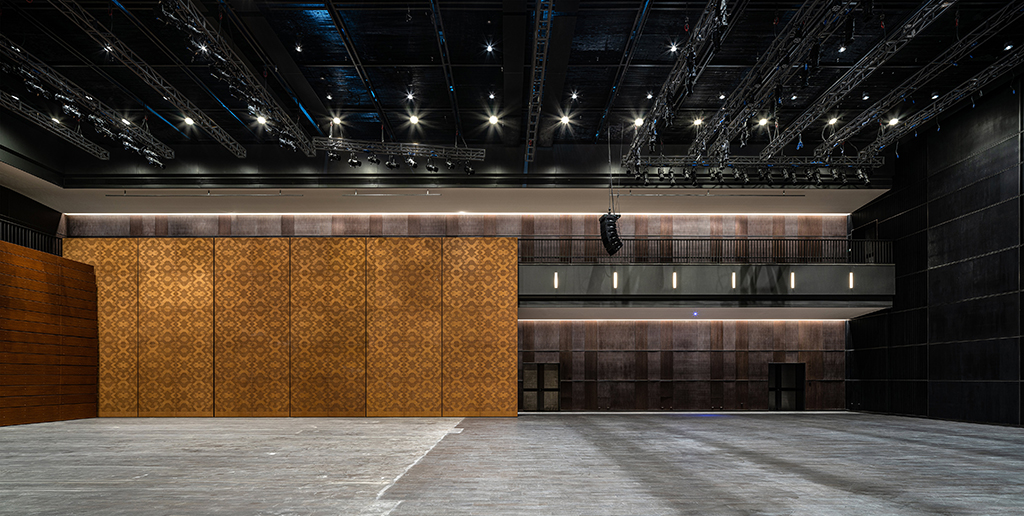

Los dos espacios más pequeños del complejo también están equipados con sistemas de refuerzo Meyer Sound. El teatro multifuncional de 500 asientos cuenta con un sistema basado en 12 recintos Lina y seis subgraves 750-LFC, que pueden ser volados o apilados en el suelo, según sea necesario para el evento en cuestión. Completan el sistema dos altavoces UPA-1P, seis monitores de escenario MJF-210 y un procesador Galaxy 816.

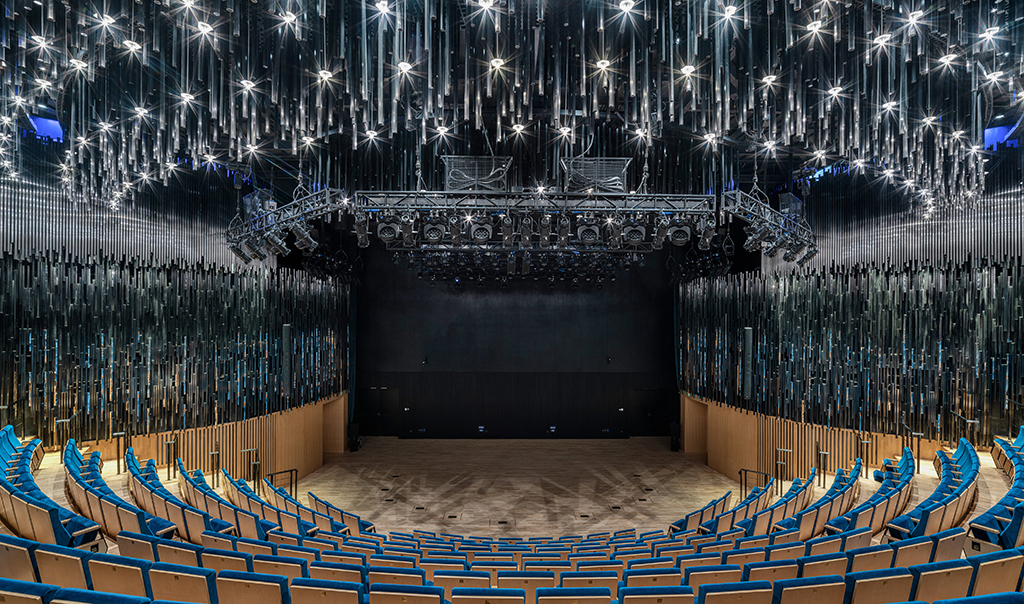

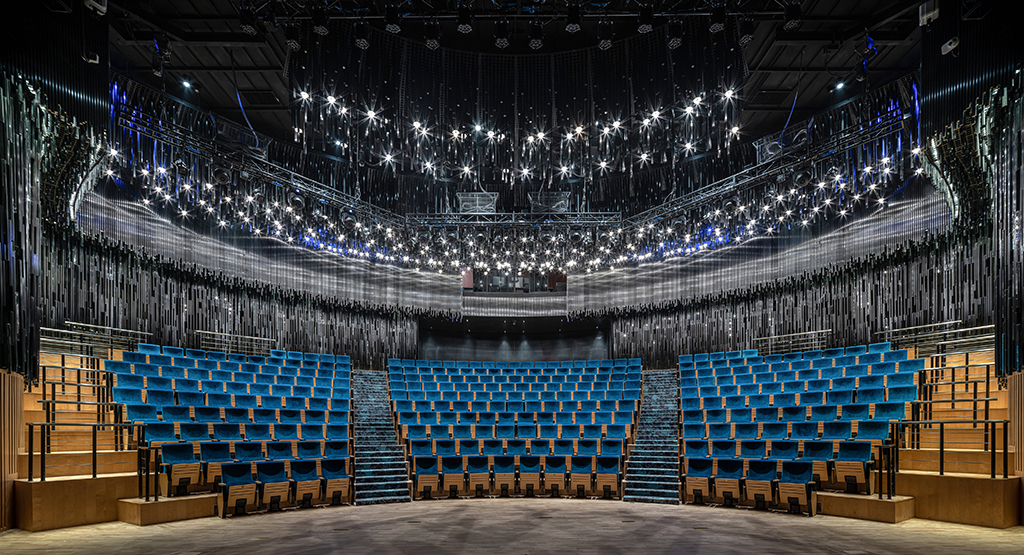

El teatro de 300 asientos está cubierto por dos altavoces Meyer Sound CAL 64 y dos subgraves 750-LFC, dos altavoces UPJ-1P, seis monitores de escenario MJF-208 y un procesador Galaxy 816.

El diseño general de todo el centro fue realizado por la firma francesa Frederic Rolland International, con el diseño del teatro a cargo Thomas Yee de Studios Architecture, con sede en San Francisco. La acústica física de los teatros, optimizada para Constellation en el auditorio principal, fue realizada por Joseph Myers, presidente de la firma de consultoría acústica Kierkegaard.
