La Universidad de Cardiff integra su equipamiento AV bajo una solución AVoIP de Visionary

Las modernas instalaciones de aprendizaje colaborativo de los edificios Queen de la Universidad de Cardiff, Engin C/2.04 y C/2.07, han sido sometidas a una completa renovación que incluye sistemas AVoIP escalables de Visionary y 20 pantallas Panasonic TH-65EQ2 y Clevertouch 4K Impact Plus.

Junto a las Escuelas de Ciencias de la Computación, Física y Astronomía, la Escuela de Ingeniería de la Universidad de Cardiff está ubicada dentro de Queen’s Buildings, un edificio universitario de estilo neogótico en Newport Road, que fue concebido como un cuadrilátero pero que nunca se completó.

Esta estructura centenaria ha sido modificada y ampliada, pero conserva gran parte de su estética interior original en sus cuatro alas conectadas. Muchos espacios se están modernizando con la última tecnología audiovisual para ofrecer más zonas de aprendizaje.

En dos salas del ala oeste del edificio, la Universidad de Cardiff identificó la necesidad de crear una nueva instalación para su Facultad de Ingeniería, que reuniera a los estudiantes en un espacio colaborativo compartido, el cual también podría utilizarse como un área de enseñanza tradicional. Continuando con su relación y apoyo a la Universidad, GV AV fue seleccionado como el integrador para este proyecto, trabajando bajo la dirección del contratista principal John Weaver.

Un proyecto colaborativo

Esta nueva y moderna instalación debía incorporar opciones de conectividad flexibles y escalables, que permitieran al personal y a los estudiantes compartir contenido en diferentes pantallas dentro de los nuevos espacios. Los planes originales para ambas salas fueron conceptualizados por la Universidad y la consultora audiovisual Drama By Design teniendo en mente la usabilidad, la colaboración y la continuidad en todo el conjunto.

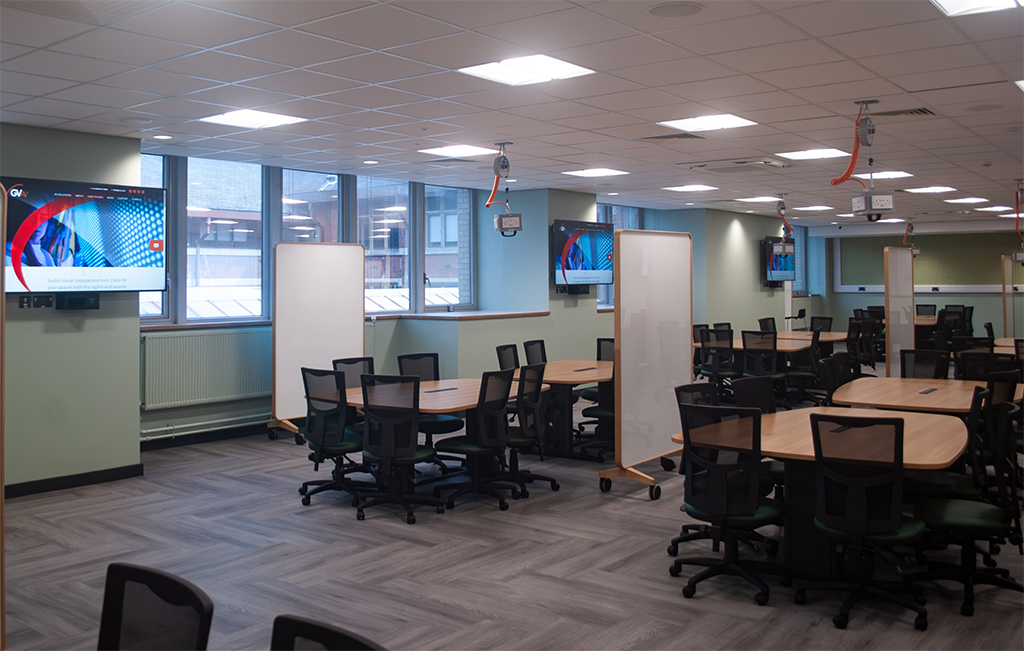

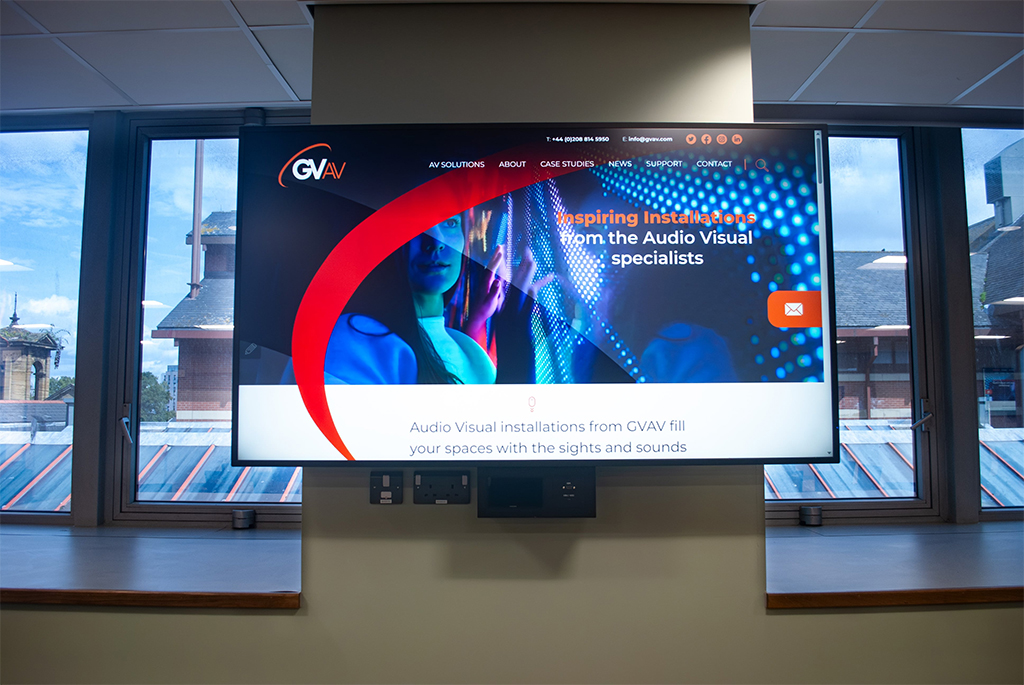

Se instalaron 18 pantallas Panasonic TH-65EQ2 4K en todo el recinto, 11 de ellas en la sala más grande, C/2.04. Este modelo de 65 pulgadas fue elegido por su conectividad, funcionalidad, imágenes de alta calidad y brillo, características imprescindibles para combatir la naturaleza de los espacios luminosos con grandes ventanales que dan al patio.

Se eligieron los soportes TOP-TEC Jupiter Shuttle para fijar las pantallas a la pared, y se emplearon además soportes de pie TOP-TEC como solución al desafío logístico de montar las pantallas Panasonic en áreas donde había paneles de vidrio o espacios de pared poco prácticos para instalarlas.

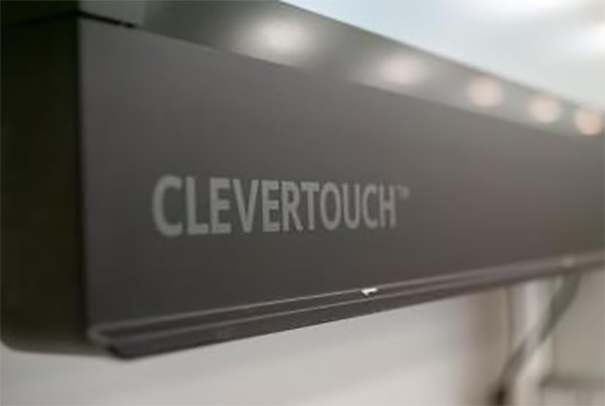

Junto con las pantallas periféricas de Panasonic, la solución de visualización principal de enseñanza en ambas salas es la pantalla táctil Clevertouch 4K 86” Impact Plus. Este modelo se ha convertido en una opción más popular para la Universidad debido a su tecnología táctil de alta precisión, opciones de conectividad y facilidad de uso.

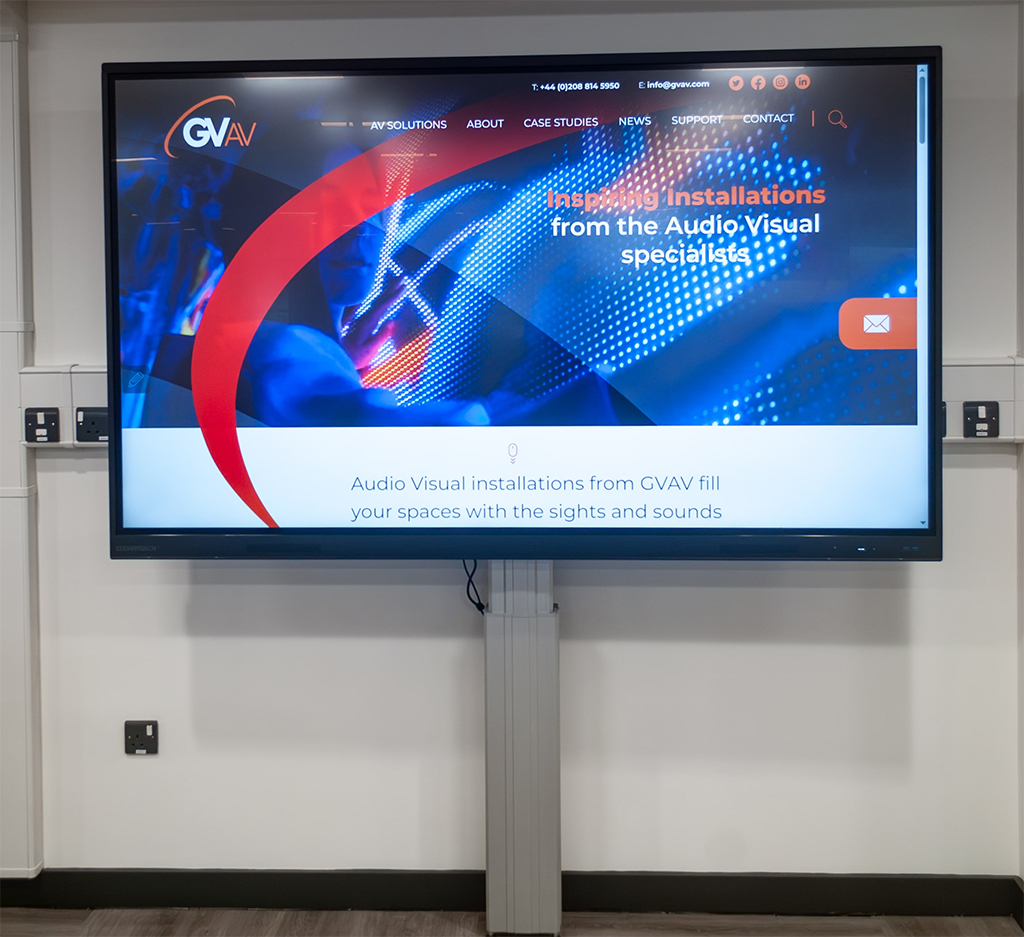

Las pantallas Impact Plus, montadas en soportes de columna Clevertouch con altura ajustable electrónicamente, permiten al personal docente enseñar de una manera más interactiva, facilitando la capacidad de resaltar, anotar e ilustrar con un lápiz o con el toque de un dedo.

Mejorar la conectividad

Las pantallas de la sala son sólo uno de los muchos componentes de este proyecto de última generación.

Al igual que con la mayoría de las nuevas instalaciones audiovisuales en el ámbito educativo, otro requisito importante era que el espacio fuera accesible para el aprendizaje a distancia. Para lograr una captura de vídeo nítida que beneficie a quienes se unen a las sesiones desde el exterior, se instaló una cámara PTZ Panasonic AW-HE40SW con zoom óptico de 30x junto con micrófonos de techo Clockaudio y Audio-Technica para una captura de sonido óptima.

Para quienes están en la sala, los altavoces de techo JBL son impulsados ​​por amplificadores de potencia Crown, que producen un audio alto y claro con la opción de entradas de un micrófono de superficie integrado Audio-Technica o micrófonos de solapa de mano y con clip Sennheiser Speechline, lo que garantiza que el presentador se escuche de manera efectiva.

Una unidad MobileConnect de Sennheiser aporta una dimensión inclusiva e innovadora a los espacios de aprendizaje, ya que funciona como un sistema de asistencia auditiva que atiende las diversas necesidades auditivas de los estudiantes. MobileConnect permite a los usuarios acceder a contenido de audio mejorado directamente a través de sus teléfonos inteligentes o tabletas, lo que elimina la necesidad de hardware adicional y garantiza que todos, incluso aquellos con problemas de audición o preferencias lingüísticas, puedan participar plenamente en las conferencias y presentaciones.

Las cámaras Axis también están integradas en el sistema AV para fines de seguridad y monitoreo.

Solución AVoIP

Para unir todos los componentes de la integración, se implementaron sistemas AVoIP (Audio Visual over Internet Protocol) de Visionary en los nuevos espacios, lo que representa una solución escalable, flexible y vanguardista para la integración multimedia. Este sistema avanzado aprovecha el poder de la tecnología IP para distribuir sin problemas las señales de audio y video en cada espacio.

En términos prácticos, los sistemas AVoIP enriquecen el entorno de aprendizaje de los estudiantes y empoderan al personal docente al proporcionar una plataforma dinámica y de alta calidad para compartir contenidos.

En el corazón de este sistema AVoIP se encuentran los codificadores y decodificadores Visionary: componentes que trabajan en armonía para facilitar la distribución de contenido de audio y vídeo.

Los codificadores Visionary E4100 y E4200 son los encargados de capturar las señales de audio y vídeo de las fuentes de entrada de la instalación. Como cada pantalla debía poder recibir dos entradas locales y una fuente inalámbrica, cada una de ellas estaba equipada con el modelo E4200, que admite dos fuentes de entrada HDMI y USB-C.

Una vez que se capturan estas señales, los codificadores emplean técnicas avanzadas para empaquetarlas en paquetes IP. En el extremo receptor, los decodificadores Visionary D4100 realizan el proceso inverso, decodificando los paquetes IP nuevamente a sus formatos de audio y video originales. Una vez decodificadas, estas señales se envían sin problemas a las pantallas y sistemas de audio respectivos para su presentación.

Los dispositivos Visionary se destacan por ofrecer soluciones AVoIP de alta calidad, lo que los convierte en la opción perfecta para esta instalación. El requisito del cliente de poder transmitir contenido sin problemas a múltiples pantallas, junto con la necesidad de integrarse de manera flexible con varios componentes AV, hicieron que Visionary fuera la opción ideal para el sistema.

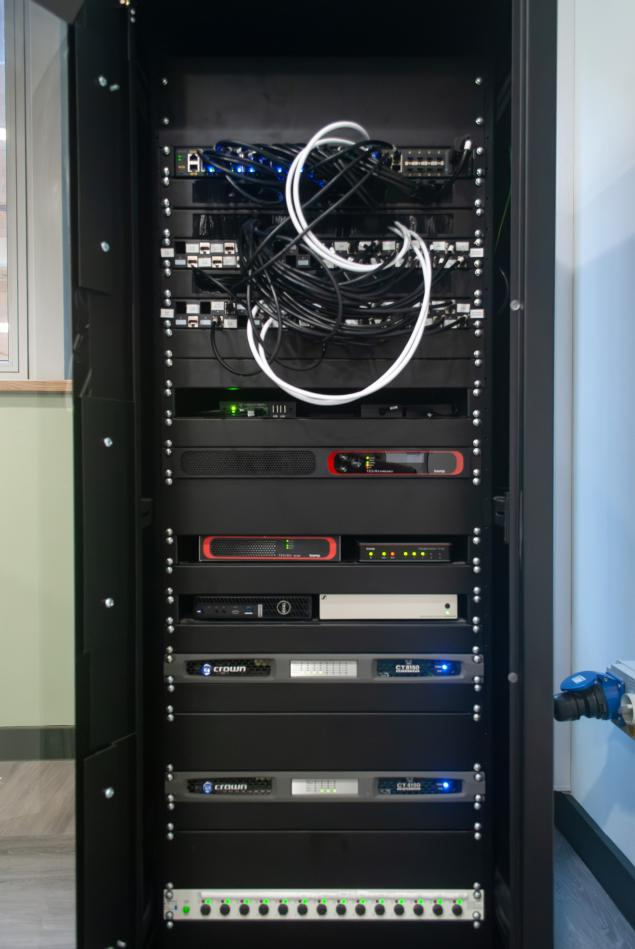

La columna vertebral del sistema AVoIP es la infraestructura de red, que consta de conmutadores de red de alto rendimiento de la serie Netgear M4250. Al gestionar el enrutamiento de los paquetes IP, los conmutadores garantizan una latencia mínima y preservan la integridad de las señales AV.

El sistema maneja las señales de audio con la ayuda de los DSP (procesadores de señal digital) de audio avanzados de Biamp Tesira. Estos procesadores reciben el audio de las fuentes de entrada, optimizan la calidad del audio y afinan el sonido antes de enviarlo a los altavoces. El diseño modular y la escalabilidad de Tesira hacen que el sistema sea a prueba de futuro, adaptándose a las necesidades cambiantes con el tiempo.

“La introducción de nuevas tecnologías, como Crestron VC4, Visionary AVoIP y Sennheiser Mobile Connect, ha contribuido a crear dos entornos de aprendizaje personalizados y de alta gama. La cuidadosa selección de tecnologías nuevas y en desarrollo nos ayuda a seguir ofreciendo soluciones personalizadas y concretas para la Universidad de Cardiff”, explica Pete Dunsire, gerente de proyectos sénior de AV/IT de la Universidad de Cardiff.

Sencillez familiar y sin fisuras

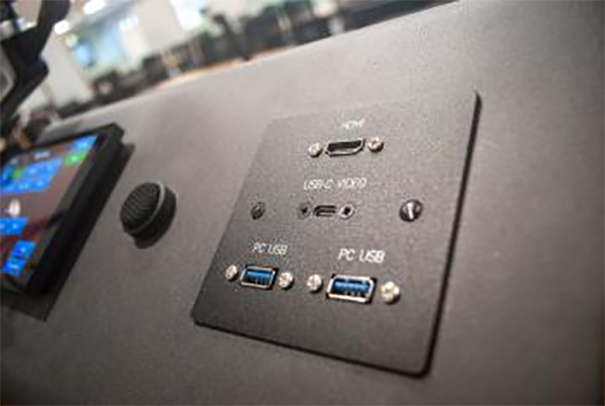

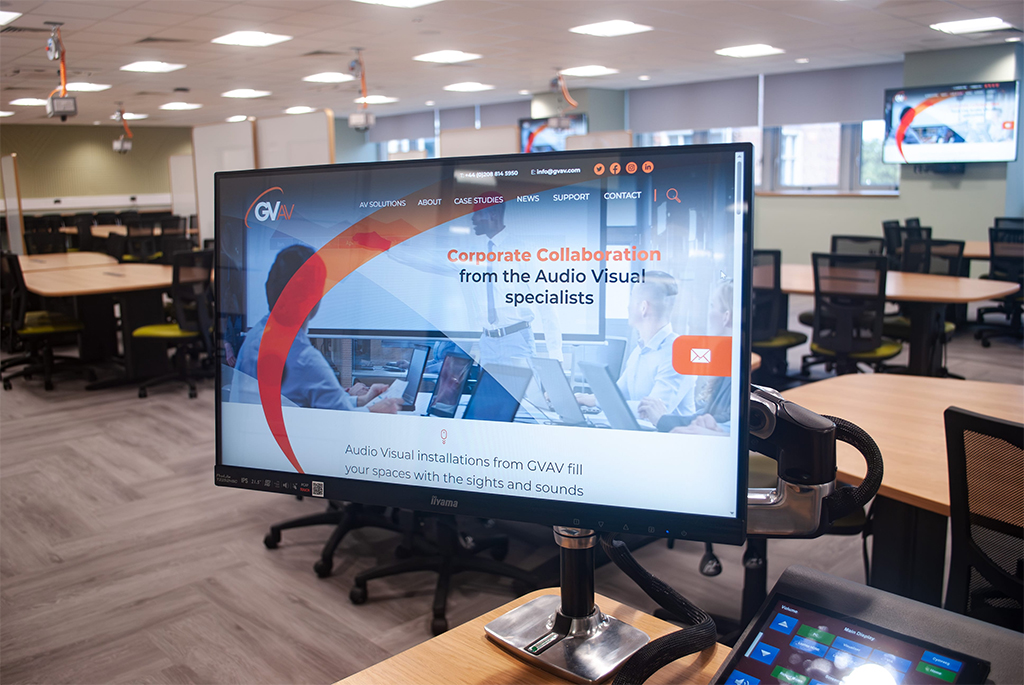

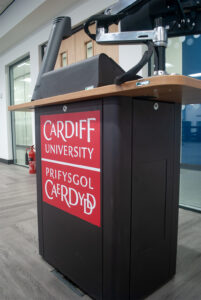

El sistema AVoIP facilita el intercambio dinámico de contenido entre los dispositivos de la sala, todo controlado desde la estación de enseñanza del profesor. Integrados con un micrófono, visualizador WolfVision, entradas HDMI, USB-C y USB-A y una PC proporcionada por el cliente, los atriles Rubi de TOP-TEC con la marca personalizada se ubican en la parte delantera de cada una de las nuevas salas.

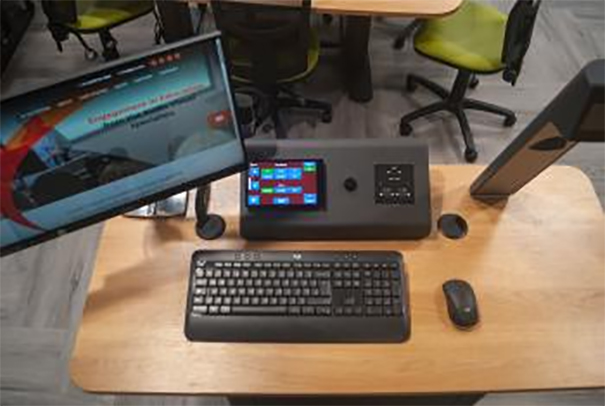

Cada atril también tiene integrado un panel de control Crestron con una interfaz gráfica de usuario personalizada y familiar para garantizar la continuidad y la facilidad de uso junto con las demás instalaciones de enseñanza de la universidad. Esta interfaz de usuario se diseñó, programó y probó en la sucursal según las especificaciones del cliente, lo que significa que estaba lista para implementarse en el sitio.

Seguir un estilo con el que el cliente ya estaba familiarizado significó que la capacitación adicional del personal requerida sería mínima para poder usar el sistema de manera intuitiva.

En el momento de la entrega, el cliente recibió una Guía de usuario completa para el espacio, que incluye instrucciones de funcionamiento completas y orientación para la resolución de problemas.

El panel de control de Crestron permite al usuario final seleccionar fácilmente diferentes fuentes de entrada para la pantalla principal Clevertouch, ya sea desde una conexión por cable externa, el visualizador integrado o el PC de la sala. Además, esta señal u otras entradas se pueden visualizar en cada una de las pantallas Panasonic de la sala mediante este panel.

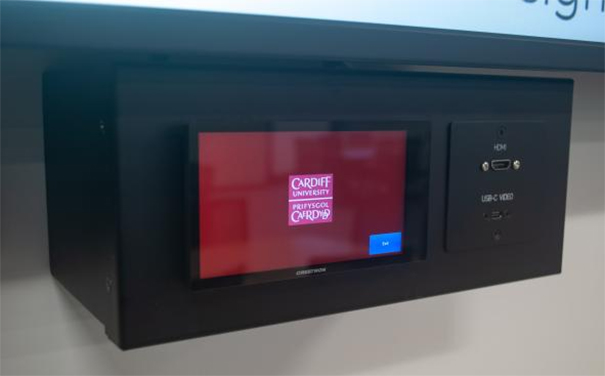

Cada pantalla Panasonic está equipada con una caja personalizada con su propio panel de control, lo que facilita incluso las opciones de visualización, lo que permite que los grupos de trabajo trabajen de forma independiente y muestren su contenido de forma local. Un Kramer VIA GO² integrado con cada pantalla facilita una conectividad inalámbrica instantánea y confiable de hasta 4K. El contenido compartido también se puede transmitir a otras pantallas de la sala a través del panel de control de enseñanza, lo que hace de esta una solución verdaderamente versátil.

«Si se tienen en cuenta todos los aspectos del proyecto, desde la construcción hasta los técnicos, se trata de un programa de renovación rápido, emocionante y bien ejecutado. La creación de estos dos nuevos espacios innovadores, incluidas las fantásticas soluciones audiovisuales, mejorará sin duda la experiencia de enseñanza y de los estudiantes», comenta Anthony James , gerente de Espacio de la Universidad de Cardiff

Un espacio transformado

Mucho más que una simple renovación audiovisual, la nueva instalación dentro de la Facultad de Ingeniería de la Universidad de Cardiff es un testimonio de la dedicación de la Universidad a proporcionar un entorno educativo de primera clase que inspire a los estudiantes. Esta ambiciosa integración abarca no solo un espectro completo de sistemas de audio, video y control, sino también tecnología AVoIP escalable de vanguardia diseñada para el futuro.

Esta ambiciosa integración abarca no sólo un espectro completo de sistemas de audio, visuales y de control, sino también tecnología AVoIP escalable de última generación diseñada para el futuro.

Sobre la base de una relación larga y exitosa con el cliente, además de trabajar en colaboración con el contratista principal, los consultores y una serie de otros terceros, GV AV entregó una instalación de última generación que, sin duda, ayudará a posicionar aún más a la Universidad como pionera en espacios de aprendizaje modernos.
