Extron transforma contenido en aprendizaje colaborativo

En la renovada biblioteca de la escuela de Santa Catalina se ha instalado un sistema AV basado en un dispositivo de visualización Led FusionMAX FHD Pro de 138 pulgadas de Primeview, que funciona con el procesador de videowall 4K Quantum Ultra 305 de Extron.

El procesador de videowall Quantum Ultra de Extron transforma la biblioteca de la escuela Santa Catalina, un internado y centro docente católico de día para chicas de 9 a 12 años. Ubicada en Monterey (California), procura inculcar en cada estudiante la excelencia y, para ello, la tecnología juega un papel clave.

La nueva biblioteca memorial Sister Mary Kieran de la escuela Santa Catalina había sido diseñada para ser más que sólo un depósito de libros. Aloja una amplia colección de ficción y no ficción, un impresionante material de referencia, espacios de diferentes tamaños para el estudio individual, estudio en grupo, tutorías, reuniones y periodos de apertura, así como una sala con capacidad de videoconferencia.

Como espacio en el que los estudiantes pueden compartir ideas entre ellos, así como con docentes y personal, las instalaciones necesitaban las herramientas y la tecnología adecuadas para dar soporte a esta interacción.

El sistema AV de la sala de videoconferencias estaba programado para un videowall de 3×3 que aceptaba contenido desde una variedad de dispositivos fuente HDMI y USB conectados. El control tenía que ser intuitivo.

Las videoconferencias eran parte de los objetivos de diseño original, permitiendo a participantes verse unos a otros y compartir contenido simultáneamente. La escuela seleccionó la firma de integración EKC Enterprises para diseñar e instalar un sistema de videowall que pudiera cumplir con todos sus requisitos.

«La recién renovada biblioteca de la escuela Santa Catalina ha sido diseñada para ser acogedora y atractiva, pero con tecnología de alto rendimiento como el procesador de videowall Quantum Ultra de Extron da soporte a la comunicación y colaboración», explica Amie Johnson, project manager de EKC Enterprises.

Videowall para fomentar la colaboración

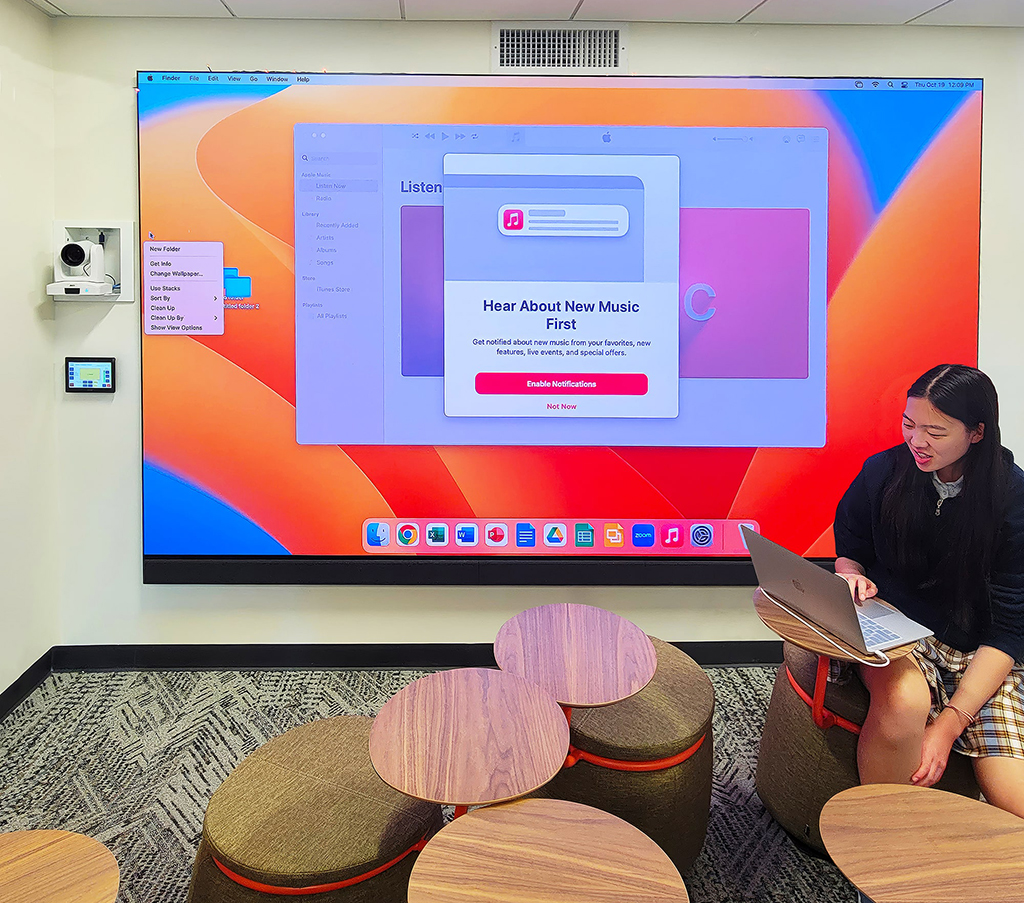

Una de las salas más grande dentro de la biblioteca memorial Sister Mary Kieran incluye un sistema de videowall para dar soporte a presentaciones y videoconferencias con participantes locales y remotos.

Las fuentes van desde ordenadores y Apple TV a dispositivos personales conectados dentro de la sala, incluyendo una entrada HDMI en placa mural situada en el pilar de la puerta. Se comparte contenido desde múltiples lugares.

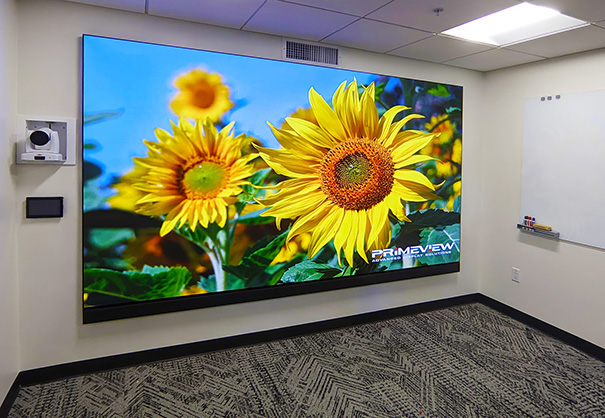

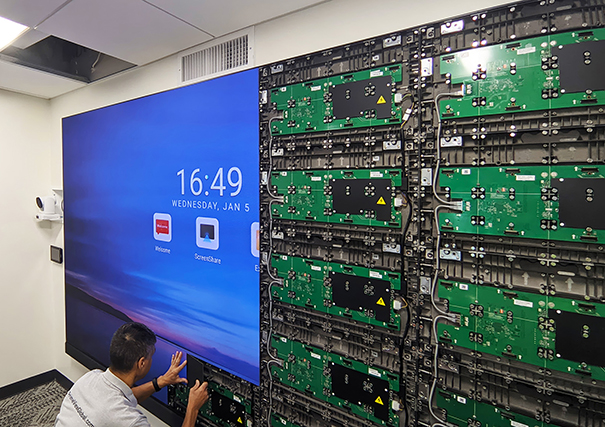

El sistema AV se centra en un dispositivo de visualización Led FusionMAX FHD Pro de 138 pulgadas de Primeview que funciona con el procesador de videowall 4K con ancho de banda ultra alto Quantum Ultra 305 de Extron.

Las señales AV y de control se envían a través de cable CATx blindado utilizando transmisores y receptores DTP. Los componentes del sistema AV y varias fuentes están montadas en el rack dentro del armario de equipamiento de la sala de conferencias contigua.

El chasis de cinco ranuras del procesador Quantum Ultra está configurado con tarjetas de entrada HDMI y salida de par trenzado DTP. Acepta señales AV directamente de fuentes HDMI y un conmutador USB de Extron convierte señales USB, de un ordenador por ejemplo, en HDMI.

EDID y la resolución de salida están configurados para coincidir con el videowall FusionMAX y su resolución nativa de 1080p. El bus de vídeo HyperLane del procesador proporciona rendimiento en tiempo real con una tasa de transferencia total de 400 Gbps, acomodando los requisitos de alto ancho de banda del videowall Led El escalado y presentación de vídeo simultáneo desde diferentes fuentes es instantáneo.

El Quantum Ultra se eligió por su amplio conjunto de características y máximo tiempo de funcionamiento. Junto con las capacidades de utilizar ventanas de forma flexible, entrega una imagen escalada perfecta en todo el lienzo, como durante una reunión del club de estudiantes.

La tecnología Vector 4K de Extron controla el escalado ascendente y descendente de la imagen.

El equipo de integración de EKC programó múltiples preajustes del videowall en el sistema, facilitando a los usuarios la selección de una distribución de ventana óptima para su aplicación.

Para extender las señales de vídeo entre el procesador montado en el rack y el videowall, un receptor DTP de Extron se ha instalado detrás del dispositivo de visualización. El diseñador del sistema eligió este modelo porque recibe señales DTP, las convierte en HDMI y soporta control y audio analógico mientras que mantiene la integridad de la señal a distancias de hasta 100 metros.

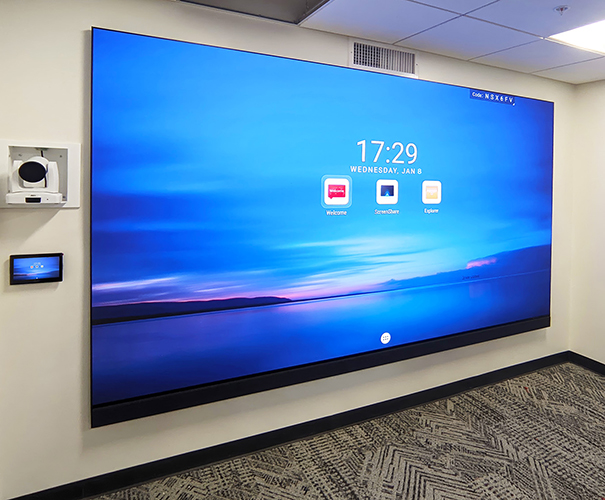

Para el control del sistema AV, se ha montado en la pared una pantalla táctil TouchLink Pro de 7 pulgadas junto al dispositivo de visualización Led. Esta está emparejada con un procesador de control IP Link Pro de Extron en el rack de equipamiento de la sala. La interfaz táctil está personalizada, siendo igualmente adecuada tanto para usuarios novatos como experimentados.

«Cuando la escuela decidió cambiar de un videowall de 3×3 a un dispositivo de visualización Led de visión directa para la nueva biblioteca, la modularidad del procesador Quantum Ultra de Extron permitió la actualización del diseño con una simple reconfiguración para entregar el contenido requerido por ventana manteniendo la integridad de la señal a una velocidad máxima», añade Chris Burford, CTS, AV Designer/Estimator de EKC Enterprises.

Desde el concepto hasta la puesta en marcha, el proyecto se completó en siete meses. El dispositivo de visualización Led de la biblioteca, que funciona a través del procesador de videowall Quantum Ultra 305 de Extron, ha sido reconocido como una herramienta de gran valor en el campus. Estudiantes y personal aprecian la calidad de imagen, la flexibilidad para utilizar ventanas y la estabilidad de las diferentes capacidades de la sala.

Equipamiento utilizado:

Quantum Ultra 305: Procesador de videowall 4K con ancho de banda ultra alto y bus HyperLane.

Quantum IN4HDMI: Tarjeta HDMI de entrada de cuatro canales para procesadores de videowall Quantum Ultra.

Quantum OUT4DTP: Tarjeta DTP de salida de cuatro canales para procesadores de videowall Quantum Ultra.

DTP HDMI 4K 330 Rx: Receptor DTP para HDMI y control – 100 metros.

SW2 USB: Conmutador USB de dos entradas.

SF 26CT: Pareja de altavoces de techo de 2 vías y 165 mm, 70/100 V.

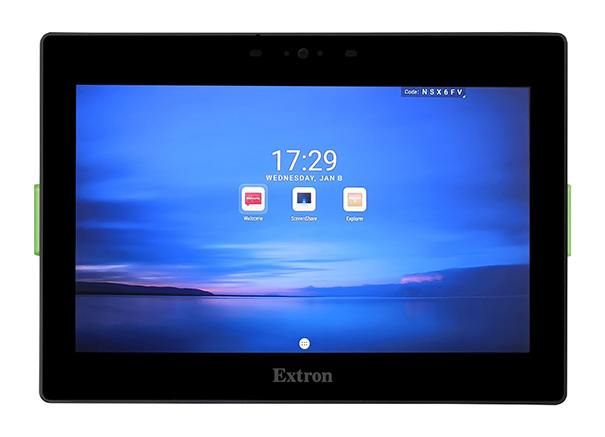

TLP Pro 725M: Pantalla táctil TouchLink Pro de 7″ de montaje en pared.

IPL Pro S6: Procesador de control IP Link Pro con seis puertos serie.

XTP DTP 24/1000: Cable de par trenzado blindado – Bobina non plenum de 305 metros.
