Extron bietet AV-Switching für die University of Manchester an

Reines AV ha trabajado junto al equipo informático de la universidad para diseñar los sistemas AV, una infraestructura basada en la tecnología de Extron, que incluye matrices de conmutación, DSP de audio, sistemas de control y una solución NAV de AVoIP.

das Schaltsysteme, AV-Verteilung und -Steuerung von Extron, conectados por el sistema NAV de AVoIP profesional, han proporcionado la flexibilidad, rendimiento y escalabilidad que la universidad requería para la entrega fiable de contenido a y desde cada una de las salas conectadas del campus.

La Universidad del Manchester Engineering Campus Development (MECD) en Reino Unido proporciona una amplia variedad de espacios de investigación, aprendizaje y reunión para más de 8.000 estudiantes de ingeniería y ciencias.

Dos nuevas estructuras, el edificio A de nueve plantas y el B de cinco enlazan con el ya existente pabellón Oddfellows de cuatro plantas. Los tres tipos de salas principales incluyen salas Meet & Teach (reunión y clase), laboratorios y talleres flexibles, además de espacios de aprendizaje especializados como las salas polivalentes o divisibles.

La universidad requería sistemas de conmutación AV flexibles con sonido sólido y control intuitivo para cientos de espacios de aprendizaje y enseñanza flexibles.

El pabellón Oddfellows requería una actualización para adaptarse a las tecnologías de los edificios nuevos. Todas las salas del MECD necesitaban conectarse entre sí y los sistemas AV también tenían que integrarse con el sistema de gestión de recursos de la universidad, das GlobalViewer Unternehmen (GEV) von Extron.

Reines AV (Pure Audio Visual) situada en Preston –Inglaterra-, trabajó junto al equipo informático de la universidad para diseñar los sistemas AV. Ambos encabezaron la integración de una completa selección de productos de Extron, incluyendo matrices de conmutación AV de nivel profesional, Schalter, DSP de audio y sistemas de control, y un sistema NAV de AV profesional sobre IP.

Estación de enseñanza

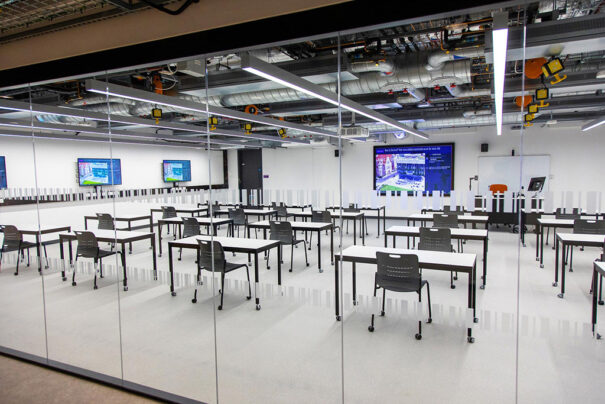

Los edificios del nuevo campus de ingeniería del MECD disponen de aulas universitarias con dos niveles, cuatro grupos de enseñanza, mehr als 120 salas Meet & Teach, un local interconectado que consta de cinco grandes zonas de enseñanza, laboratorios individuales y talleres, aulas universitarias divisibles y un teatro único polivalente/laboratorio en seco.

Las salas Meet & Teach han sustituido a las clases tradicionales. El campus incluye cinco edificios, el James Chadwick, el York Street y los tres edificios conectados. El proyecto incorporó aproximadamente 2.200 espacios de aprendizaje, reunión y sociales en una superficie combinada de unos 80.000 Quadratmeter.

A la hora de decidir sobre el mejor espacio para una lección en particular, los instructores pueden buscar salas según el tamaño y las capacidades AV en un catálogo de salas de su sitio web. Se incluyen fotografías de cada sala y cualquier posible configuración del espacio, así como información sobre el equipamiento AV proporcionado y el auxiliar y la capacidad de conectividad de la sala.

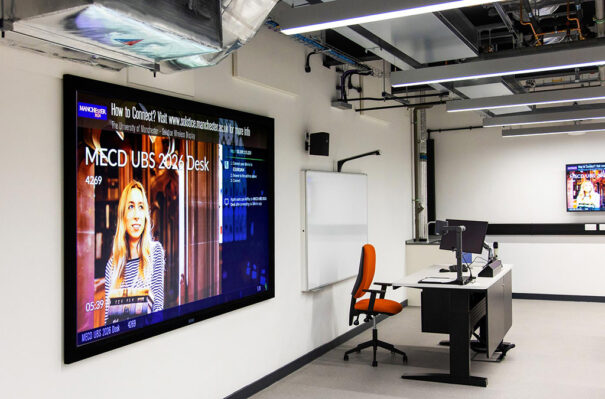

Las salas Meet & Teach incluyen un proyector Panasonic von 10.000 lúmenes y una pantalla Sapphir, uno o más sistemas de captura para pizarras Kaptivo, blancas interactivas y Videowände Lg.

Los dispositivos de visualización de Panasonic de la pared y carros aumentan la visibilidad en espacios medianos y grandes, con los dispositivos de visualización portátiles conectados a través de HDMI.

Las fuentes de la sala pueden incorporar combinaciones de uno o más ordenadores, eine Dokumentenkamera, cámaras PTZ y de red, múltiples micrófonos y conectividad AV para dispositivos inalámbricos y con cable.

Estas y las salas de tamaño mediano proporcionan un sistema XTP o un sistema de conmutación AV de configuración fija, con un conmutador o matriz de conmutación del tamaño adecuado, dependiendo de la amplitud de la sala y los recursos disponibles.

El sistema de sonido de la sala se basa en procesadores ProDSP von Extron, como el procesador de audio DMP 128 Plus con AEC, VoIP und Dante, para gestionar la mezcla de audio de programa y micrófonos.

Para el control del sistema AV, cada sala se ha equipado con un procesador de control IP Link Pro de Extron que funciona con los paneles de botones en red NBP 106 D Und die TouchLink Pro-Touchscreens para proporcionar un control intuitivo de todas las funciones del sistema.

Sistema NAV de AVoIP Pro

Para conectar cada sala del MECD al resto de los espacios del campus, Pure AV ha integrado un sistema NAV de AV profesional sobre IP de Extron.

En el momento de la instalación, este fue el sistema NAV de Extron más grande creado para la educación universitaria en el Reino Unido. A pesar de que varios productos y sistemas de este fabricante se habían utilizado en la Universidad de Manchester, la instalación del MECD es la primera en utilizar un sistema NAV. El sistema AVoIP incluye 186 Zielpunkte, permitiendo que el contenido se pueda compartir entre cualquier número de destinos. Esto es cierto incluso cuando se reconfiguran uno o más de los espacios divisibles.

Los equipos de diseño y puesta en marcha de Pure AV trabajaron con el equipo de infraestructura informática del MECD y los ingenieros de Extron para evaluar, comprobar in situ y mostrar un gran número de switches de red.

El objetivo era llegar a un acuerdo mutuo sobre el switch que funcionaría mejor con los codificadores y decodificadores NAV. Como la gran mayoría de switches de red funcionaban bien con el sistema NAV, el equipo de servicios multimedia pudo seleccionar los switches según sus funciones y coste.

El gestor de sistemas Navigator permitió una configuración rápida e intuitiva y el control de los codificadores y decodificadores escaladores NAV a través de la red de datos del MECD. Se integró con el GVE, vinculando los espacios del campus.

El GVE y el sistema NAV de AVoIP profesional se combinaron para proporcionar una plataforma segura que permite conectar, ver el estado y controlar dispositivos desde las páginas web intuitivas de este software de gestión de recursos. Außerdem, se crearon alertas en el GVE para notificar al equipo de soporte sobre posibles cambios de estado de la conexión de dispositivos.

Esta fusión de NAVigator y GVE facilitó la supervisión y control remotos del sistema de los codificadores y decodificadores NAV de AVoIP profesional y de las salas de todo el MECD.

Schaltsysteme, AV-Verteilung und -Steuerung von Extron, conectados por el sistema NAV de AVoIP profesional, ofrecieron la flexibilidad, rendimiento y escalabilidad que la universidad requería para la entrega fiable de contenido a y desde cada una de las salas conectadas del campus. Diseñado como fruto de la colaboración entre Pure AV y los equipos técnico y académico de la universidad, el MECD continua cumpliendo e incluso sobrepasando las expectativas de estudiantes, personal y administración.

“Hemos creado una enseñanza de primera clase inspiradora y altamente flexible en un entorno de investigación que transforma la manera en la que la universidad educa a ingenieros y expertos en materiales para el futuro”, explica el profesor Martin Schröder, vicepresidente y decano de la Facultad de Ciencias e Ingeniería de la Universidad de Manchester.
