Beyerdynamic provided the BRICS gala 2017 200 simultaneous wireless channels

For the event of this summit of heads of state were used 200 TG microphone channels 1000 that were installed on pianos, traditional Chinese instruments, different musicians and vocalists. other 20 se dejaron como backup en el sistema.

BRICS es una cumbre formada por los gobernantes de Brasil, Russia, India, China y Sudáfrica, cuyos miembros forman alrededor del 30% del territorio mundial, and, approximately, the 40% de la población mundial.

La última cumbre se celebró en Xiamen (China) a principios de septiembre. Los líderes chinos dieron una cálida bienvenida a los jefes de estado de los países presentes en la reunión, en la que se celebró una gala en el Banlam Grand Theater. La Televisión Central de China (China Central Television), incluyendo los canales CCTV-1, CCTV-3 y CCTV-4, emitieron en directo esta gala.

En esta gala, were used 200 canales de microfonía inalámbrica digital TG 1000 of beyerdynamic, brand distributed in Spain by Gaplasa, en pianos, traditional Chinese instruments, different musicians and vocalists. other 20 canales adicionales se dejaron como backup en el sistema.

Junto con otras marcas, near 240 canales de microfonía inalámbrica y 100 canales de cable fueron instalados en diferentes lugares. En un entorno tan complicado, the 200 canales de microfonía inalámbrica digital TG 1000 estuvieron funcionando a la vez hasta que todas las actuaciones acabaron.

Durante la preparación del evento, desde la organización del equipamiento hasta la instalación y calibración en el recinto, el jefe de diseño acústico, Tian Chensheng, preparó un detallado diseño de audio en abril de 2017 in Beijing, y celebró numerosas reuniones con el equipo de retransmisiones de CCTV, su director del departamento de audio, Chen Chen, y el director general de Eastern Acoustic Development (EAD), Situ Guangwen, para discutir la configuración del equipamiento.

Tras llegar al recinto del evento en Banlam Grand Theater el día 30 July, Tian hizo los ajustes para construir un sistema de microfonía inalámbrica de más de 200 canales para la retransmisión en directo, un caso sin precedentes en China, y quizá en todo el mundo.

El trabajo de preparación fue realizado por EAD Digital Technology, distribuidor de beyerdynamic en China.

Usando la tecnología de escáner de espectro de banda ancha entre 470-789 Mhz que permite TG 1000, los ingenieros de EAD comenzaron a monitorizar las variaciones en el espectro de RF, siguiendo con numerosos diseños y ajustes. La estabilidad y flexibilidad que el sistema TG 1000 proporciona ha permitido a los ingenieros de EAD crear el sistema con el mayor número de canales de microfonía inalámbrica en un mismo recinto de la historia.

Escenarios de la gala

En el Golden Hall del Banlam Grand Theater, la configuración del auditorio, permite acomodar a 1.497 people. El escenario principal ocupa un área tres veces mayor que la audiencia. Con un arco de proscenio de 18×12 metre, el escenario principal tiene 31,1 meters wide by 23,4 metros de fondo. A esto se suman las alas de ambos lados, ya que presenta un diseño en forma de T, se consigue un ancho de 70 y un fondo de 46,5 metre.

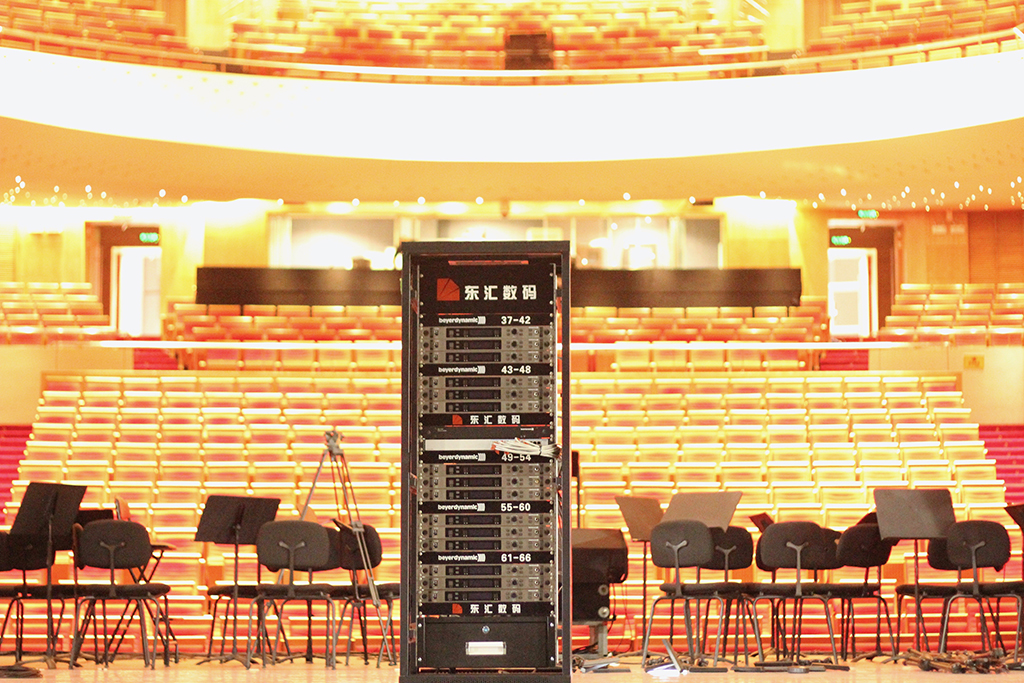

Para este evento se instalaron un total de 8 antenas activas direccionales WA-ATDA que aseguraban que las numerosas petacas TG 1000 usadas por el coro estuvieran siempre dentro de la cobertura. Tras amplificarlas con WA-AMP2, las señales eran transmitidas a combinadores WA-ZPAD y después enviadas a 24 receptores digitales TG 1000 by means of 5 splitters de señal WA-AS6. Esta infraestructura cuenta con una función de conexión en cascada de las antenas que ofrecen los receptores digitales TG 1000.

Cada unidad principal puede extender sin pérdidas la señal hasta a 6 units (12 canals) y de esta formala capacidad total fue de 24×6, with a total of 144 Receptors (288 canals).

Un evento en cinco actos

La gala constó de cinco actos, incluyendo Wind from the Sea, Sky and the Sea, Rhythm of the Sea, Tide and the Sea así como Dream from the Sea. Durante la primera actuación, 40 transmisores de petaca TG 1000 se usaron para los instrumentos de la China National Symphony Orchestra.

El segundo acto, Sky and the Sea, era un dueto de piano y violín. Usando una plataforma elevadora para el piano, era necesario que este se moviera en el escenario, por lo que no se podían usar micrófonos de cable, por lo que se optó por 10 transmisores de petaca TG 1000 camuflados tras el piano y dentro del vestuario del violinista.

In addition, no había apenas compresión de señal debido a la tecnología de transmisión digital del sistema, permitiendo captar los detalles del piano.

En el coro de Rhythm of the Sea, la actriz solista en la canción vestía un traje típico nacional y la actuación era acompañada de música tocada con instrumentos tradicionales chinos, para los que se usaron 40 canales de transmisores de petaca TG 1000 con micrófonos de solapa TG L58.

En el siguiente acto, Tide and the Sea, integrado por un coro infantil, were used 36 canales de micrófonos de solapa TG L58 conectados a transmisores de petaca TG 1000. Para disimularlo con los diferentes colores del vestuario se usaron micrófonos con acabado en color carne y color negro.

Para el acto final, la orquesta y coro Dream from the Sea, were used 54 canales de transmisores de petaca TG 1000 con micrófonos de solapa TG L58 para el coro.

Soluciones utilizadas:

• 100 receptores duales TG 1000.
• 200 transmisores de petaca TG 1000.
• 4 transmisores de mano TG 1000.
• 120 miicrófonos lavalier TG L58.
• 80 micrófonos lavalier TG L58.
• 2 cápsulas intercambiable para transmisor de mano TG V70w y otras dos TG V96w.
• 8 antenas activas direccionales WA-ATDA.
• 8 amplificadores de señal WA-AMP2.
• 6 combinadores de antena WA-ZPAD.
• 5 splitters WA-AS6.
• 16 cable de antena WA-AC25 y 6 CA2420-50.
