Christie ofrece su última tecnología de retroproyección a Boeing Defense UK

La empresa del sector de defensa Boeing Defence UK ha seleccionado la última tecnología de retroproyección de Christie, integrada por AvexiA, para equipar su instalación ‘Boeing Portal’, dedicada al análisis, modelado, simulación y experimentación.

El motivo de este proyecto de Boeing Defence UK, especializada en el sector de defensa en Reino Unido, ha sido el trasladado de su sede ‘Boeing Portal’ en Hamsphire, dedicada al análisis, modelado, simulación y experimentación en este entorno, a la localidad cercana de Fleet.

Aprovechando la nueva ubicación, la compañía ha equipado con última tecnología sus múltiples laboratorios, así como su sala de presentaciones y sala de juntas, para lo cual ha contado con el asesoramiento del integrador AvexiA, que en los últimos cinco años se ha encargado de ofrecer soluciones adaptadas a las diversas instalaciones de Boeing.

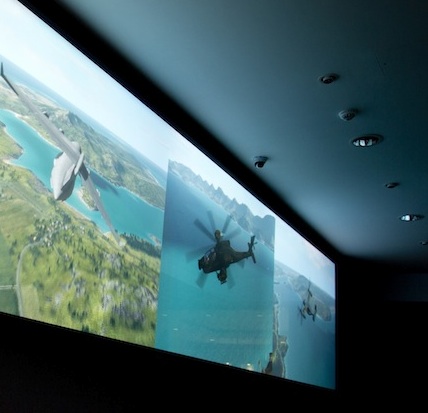

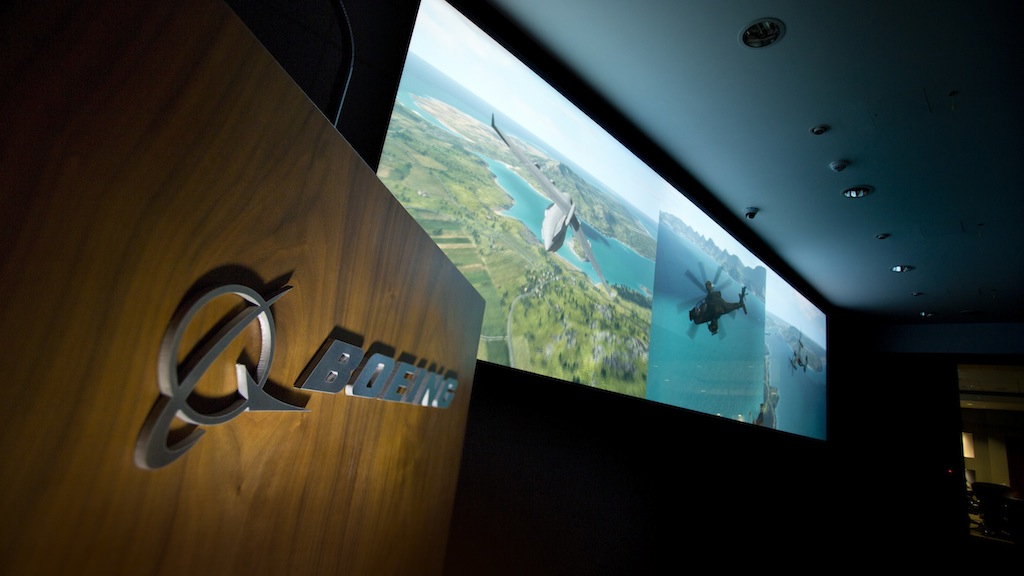

Uno de los requerimientos del proyecto era la instalación en la sala de presentaciones de una gran pantalla de cristal de retroproyección Paradigme Audiovisuel -de 7,4×1,85 mètres-, para lo cual Graham Salvage, de AvexiA, aconsejó introducir la serie de proyectores de última tecnología de Christie, Matrix WUXGA.

A ello se añadía también los proyectores en mosaico de retroproyección y ultra alta resolución DLP Entero RPMWU-LED01 WUXGA Led, también de este proveedor, con el objetivo de aprovechar al máximo los grandes sistemas de display.

Para lograr el máximo impacto, se recomendó también incluir tres proyectores de visualización Christie Matrix WU5 (con resolución nativa de 1.920×1.200), equipados con lentes de zoom 1.16-1.49:1.

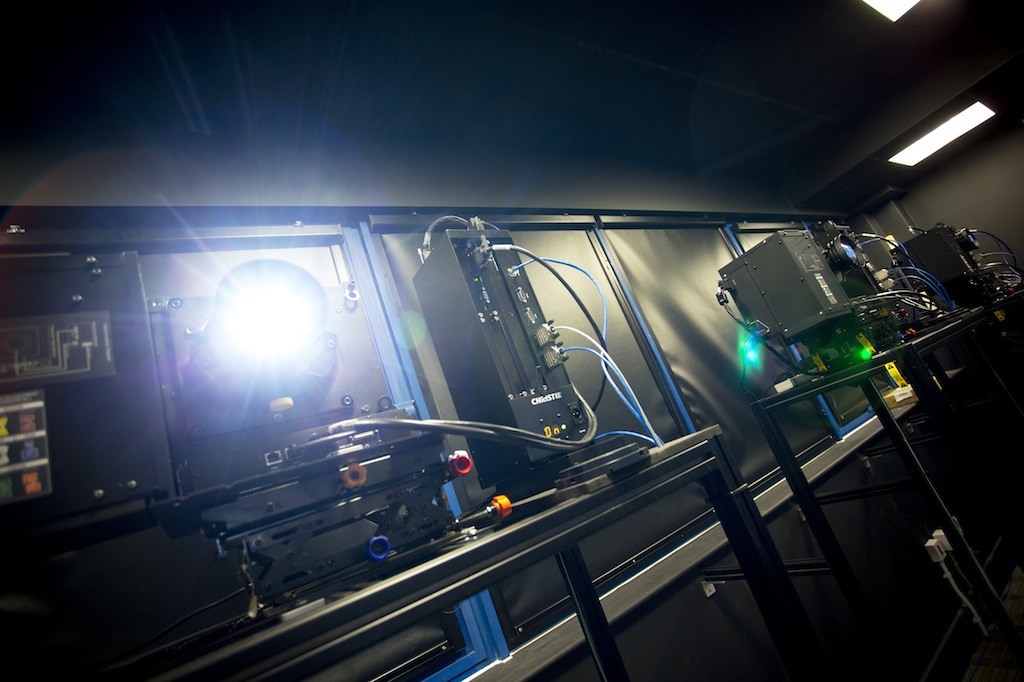

El resultado de esta configuración es una impresionante imagen con fusion des bords en un entorno de procesamiento multimarco, con los haces del proyector alcanzando la enorme pantalla de cristal gracias a tres rigs de espejo Paradigm Audio Visual.

De características similares a la sala de presentaciones, y cercana a la misma, en la sala de juntas AvexiA ha desplegado tres motores Christie Entero RPMWU-LED01 WUXGA, con los bordes perfectamente acoplados en tres pantallas dnp Cross Prism de 80 pouce, en contacto y sin separaciones.

Al explicar el diseño, Graham Salvage señala que “el recurso a un sistema de Image Builder nos ha permitido ‘coser’ los tres displays de 80 pulgadas sin que se perciban en absoluto las separaciones, y con un alineamiento de los proyectores impecable”.

En ce sens, Salvage sabía que instalando tres motores de 1.920×1.200 Christie Entero y anulando parte del chip de cada proyector sería posible lograr un display de bordes acoplados y resolución de 4.800×1.200, lo que permitiría clonar toda la sala y proyectarla exactamente con la misma resolución, alternando imágenes únicas o múltiples.

Con el uso de cinco Christie Spyders (l’un des 380, un autre de 240, deux des 204 y una CPU remota), la pantalla de cristal de la sala de presentaciones puede mostrar hasta doce imágenes en cualquier tipo de configuración (seleccionable vía Crestron o a través de un PC de control Spyder), o hasta nueve imágenes si la sala de juntas se está utilizando al mismo tiempo (para lo que harán falta tres salidas Spyder).

“Retirando el espejo que normalmente se emplea en un cubo Christie -especifica Salvage-conseguimos el máximo brillo e incrementar considerablemente el tamaño del display. Los RPM tienen lentes de angular ultragrande para su uso en cubos, un aspecto que hizo las delicias de Boeing: esos Led consiguen unos niveles de negro increíbles, que se traducen en una imagen sorprendente y con un contraste notable sin que ello signifique el menor daño a los ojos”.

Para el director de operaciones en Programas avanzados de Boeing Defence UK, Simon Burney, esta singular instalación ha conseguido ya impresionar a los visitantes de alto nivel que utilizan las instalaciones de ‘Boeing Portal’.

Conectividad global

Otro de los aspectos fundamentales en este proyecto es que todo el montaje tenía que lograr también una conectividad global, de modo que los contenidos pudieran compartirse con otros centros de la compañía en todo el mundo. Para Burney, “el factor principal para lograrlo es la flexibilidad, y AvexiA la ofrece con creces”.

Con la abundancia de puntos de conexión para fuentes únicas o multicanal, AvexiA ha garantizado no solo conectividad para todas las salas/laboratorios, sino que ha desarrollado para este proyecto una sofisticada distribución en red que utiliza la plataforma de distribución de señal de fibra óptica Magenta Voyager.

Esta plataforma ofrece la posibilidad de cambiar a 160 I/Os en un cable de fibra óptica multimodal por todo el edificio. Todos los sistemas audiovisuales se controlan a través de procesadores Crestron Avantages 2 dotados de pantallas táctiles y Crestron e-Control.

Como recuerda Graham Salvage, “una de las razones principales por las que nos decidimos por la fibra fue la ventaja que ofrece de enviar señales de alta resolución a emplazamientos muy alejados”.

Actuellement, la compañía utiliza un total de 59 fuentes procedente de ordenadores o portátiles locales o desde entradas situadas en cualquier punto de la instalación, que usan una matriz de cable multimodal y fibra que, Pour le moment, a 48 sorties.

El sistema principal se conecta por medio de la fibra/matriz a otra instalación de visualización interactiva, situada en la planta baja del edificio, que puede mostrarse también en la sala de presentaciones.

Streaming de vídeo HD

AvexiA ha instalado también un equipo IPVS de streaming de vídeo HD que permite la distribución en tiempo real de seis canales por las redes internacionales de Boeing Defence (mediante tres Tx y tres Rx), para visualizar en otros lugares del mundo todo el display de 4.800×1.200 píxeles en tiempo real o recibir en la instalación de Fleet un display multi-window similar.

El sistema IPVS hace posible también la grabación y reproducción en tiempo real con sincronismo de imagen. “El resultado de este proyecto es realmente impactante -subraya Burney-, ya que nos permite usar el nuevo equipo eficazmente con un gran número de clientes y de diversas formas”.
