Navette SH97R6, barebone au format cube avec prise en charge de trois écrans

El XPC barebone de Shuttle es una solución en formato cubo compatible con los procesadores Intel actuales y futuros que ofrece la posibilidad de conectar hasta tres monitores que pueden controlarse de forma independiente entre sí.

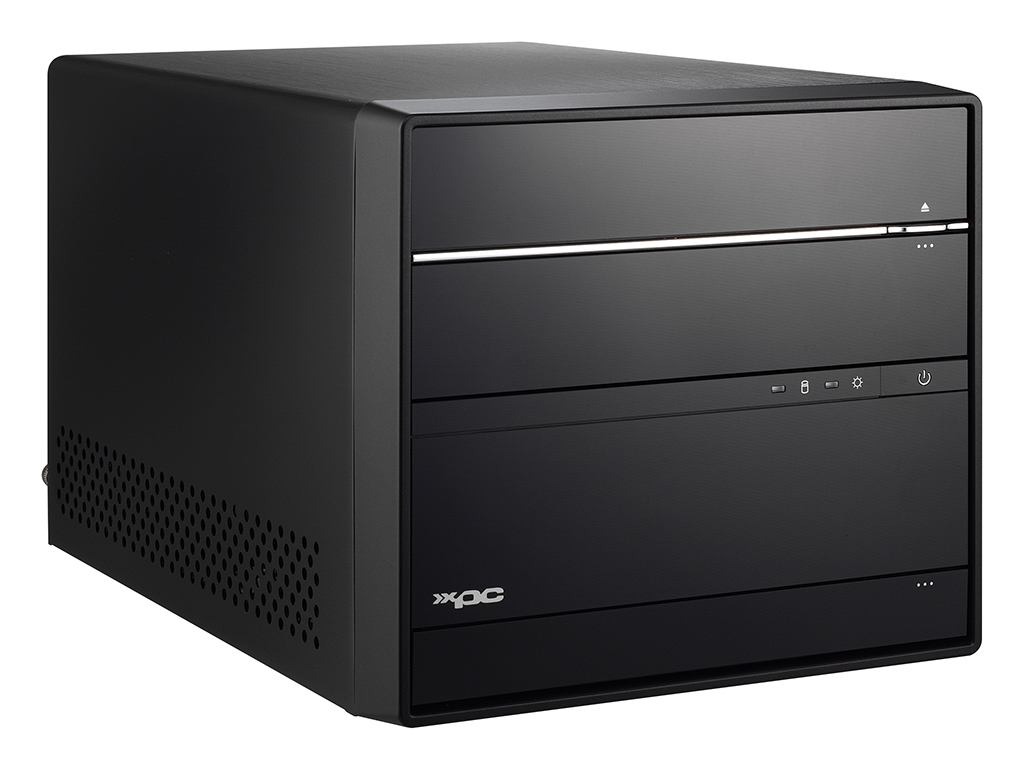

Basado en el chipset Intel H97, el XPC barebone SH97R6 de Navette es una solución de apenas 20 cm de alto pensada para el montaje de un mini PC de forma personalizada. La placa base, el sistema de refrigeración y la fuente de alimentación ya van montados de fábrica y permiten rápido ensamblaje. Un sistema en formato cubo que abre un amplio abanico de posibilidades tanto para aplicaciones fijas como móviles con varios monitores de alta resolución.

El SH97R6 destaca por su variedad de conexiones y su compatibilidad con los procesadores Intel para equipos de sobremesa con zócalo LGA1150 (TDP de hasta 95 Watts), con lo que es indicado tanto para Core i3/i5/i7 y Pentium como para las variantes Celeron. Los cuatro zócalos DIMM de la placa base de desarrollo propio permiten el uso de hasta 32 Go de mémoire DDR3. También cuenta con cuatro conexiones SATA de 6 Gbit/s y 2 eSATA para distintas unidades. La carcasa tiene espacio para una unidad en formato de 5,25″ y dos de 3,5″. Con un marco de montaje opcional pueden utilizarse más unidades en otras combinaciones.

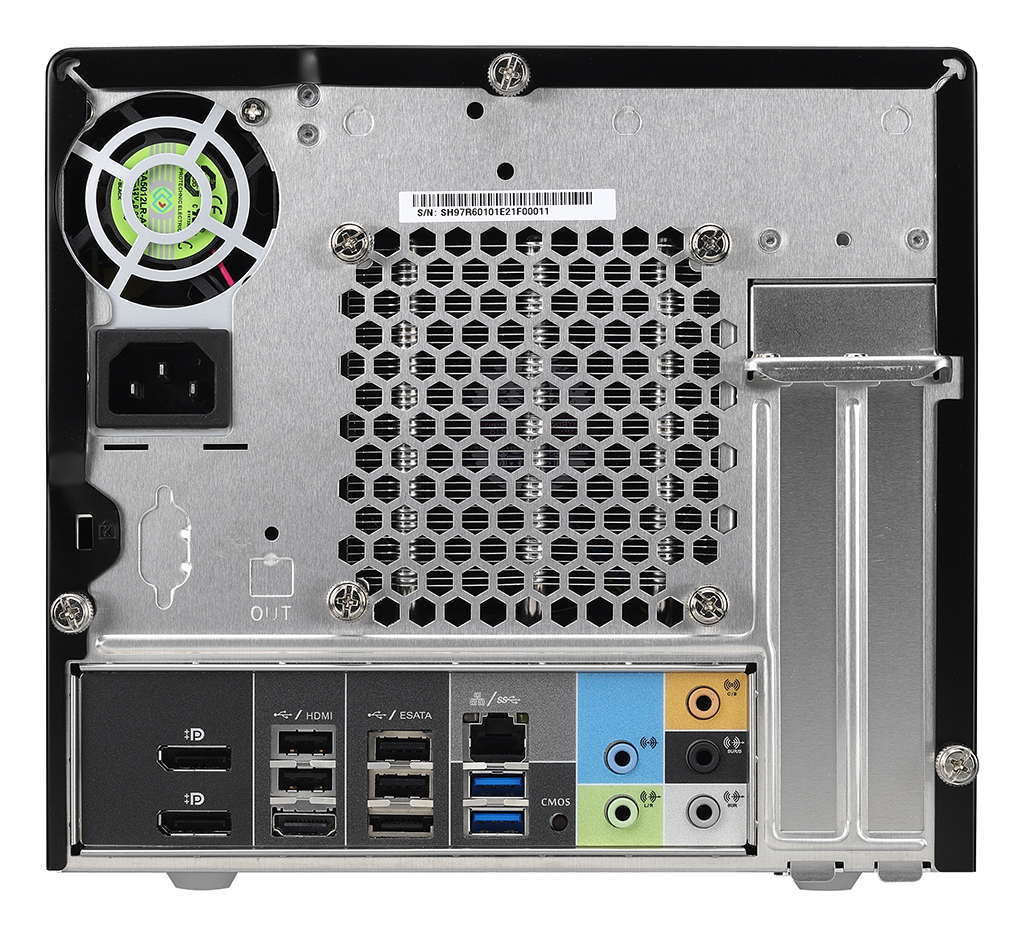

Ya sin una tarjeta gráfica aparte es posible conectar con el SH97R6 hasta tres monitores, que pueden controlarse independientemente entre sí. Para ello se encuentran en la parte posterior del aparato 2 conexiones DisplayPort y 1 HDMI (HDMI), que admiten resoluciones 4K y frecuencias de actualización de 60 Hz (DP) ou 30 Hz (HDMI (HDMI)). En caso de que se necesiten más conexiones de monitor o más potencia gráfica, puede conectarse una tarjeta gráfica en la ranura PCI-Express x16 3.0. También pueden utilizarse tarjetas gráficas grandes de doble ranura.

Para tarjetas adicionales, este modelo ofrece una ranura PCI-Express x4 2.0 y dos ranuras Mini-PCI-Express, de las que una está preparada para unidades SSD mSATA. En la parte frontal y posterior se localizan 4 USB 3.0, 6 de tipo USB 2.0 y conexiones de audio 7.1. Para establecer conexiones de red hay una conexión Gigabit Ethernet y la posibilidad de ampliación con el módulo WLAN. El SH97R6, refrigerado por tubo de calor, se suministra con una fuente de alimentación de 300 W.
