WiZink Center Madrid termine la rénovation du système audio avec Electro-Voice et Dynacord

Avec des solutions clés en main dans six domaines différents, le site de Madrid a mis à jour son installation audio et microphone fixe avec les systèmes Electro-Voice et Dynacord, selon le projet d’Acson et de son intégrateur Assembly AV.

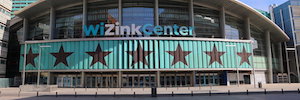

Le Madrilène Centre WiZink C’est un lieu pluridisciplinaire qui est devenu le centre de référence pour les événements, Concerts et événements sportifs au niveau national et international, Elle a réalisé un projet complet de rénovation de ses systèmes audio.

D’une capacité de 17.400 gens, Le lieu a fermé l’année 2019 avec un nombre record d’événements, consolidant pour la sixième année consécutive comme l’espace avec le plus grand nombre d’entre eux organisés en Espagne.

Dans le but de continuer à être une référence, Boostez les événements et les installations, Société de gestion de sites, Un processus de rénovation a été initié qui a inclus la mise à jour du système de sonorisation de l’installation fixe des différents espaces.

Après avoir analysé les différentes propositions du marché, L’option choisie pour le système audio était celle offerte par le Electro-Voix et Dynacord, de la main de Acson et son intégrateur Assembly AV.

Au cours des deux dernières années, Ces entreprises ont travaillé en collaboration pour créer des solutions dédiées à six domaines différents, y compris les salons, Une salle de presse, les salles de réunion et l’arène principale elle-même.

« Les domaines sont très différents et chacun a sa propre complexité », explique Daniel Nieto, d’Impulsa Eventos et prescripteur de l’installation-. Nous avions besoin d’une entreprise capable d’offrir une solution clé en main à 360º’ d’une marque établie”.

Bien que les défis dans chaque espace soient différents, les solutions idéales pour le système de sonorisation ont été obtenues à partir des vastes portefeuilles de produits d’Electro-Voice et de Dynacord.

Le projet de rénovation a débuté en 2018 Et maintenant, dans le présent 2020, a achevé sa dernière étape. Au total, les nouveaux systèmes ont été installés dans six zones et accès à l’arène principale, qui ont été préparés pour accueillir des événements de n’importe quel format.

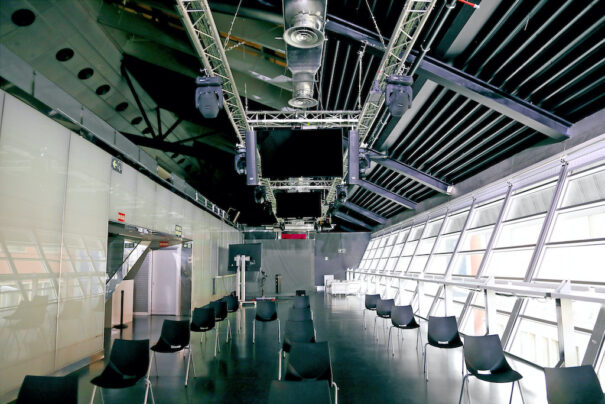

Chambre en treillis

Inspiré du style new-yorkais, Cette salle attenante est idéale pour organiser des événements exclusifs. Il dispose d’un espace intérieur où quatre unités Dynacord TS-400 ont été installées, alimenté par les phases d’alimentation Dynacord Type-C 3600.

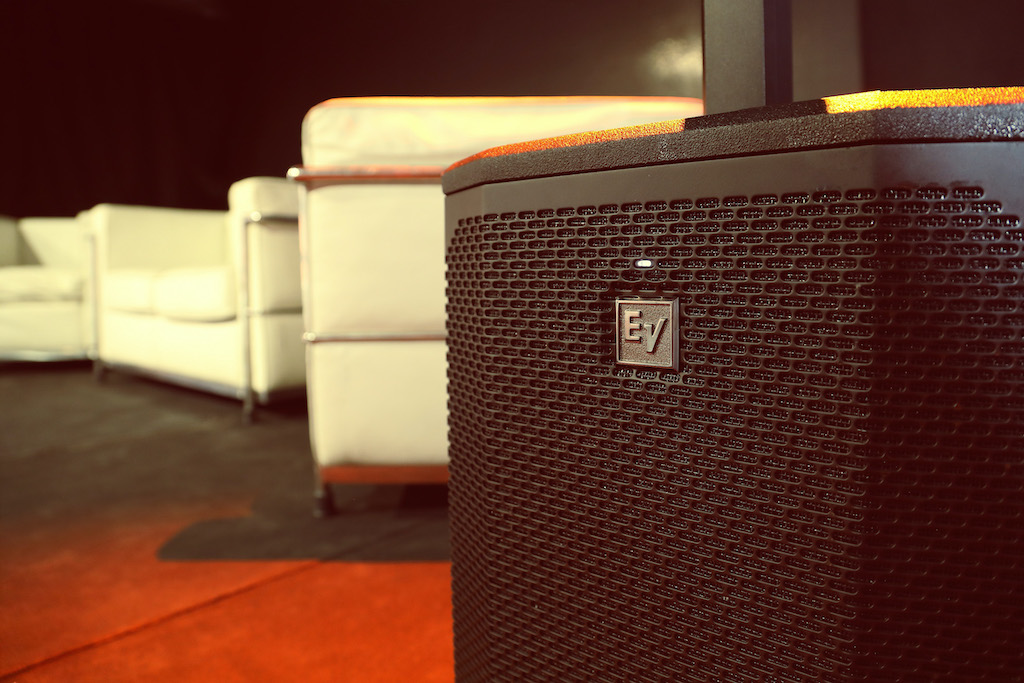

De plus,, deux unités Evolve ont été installées 50 comme sonorisation dans les différentes configurations de la salle.

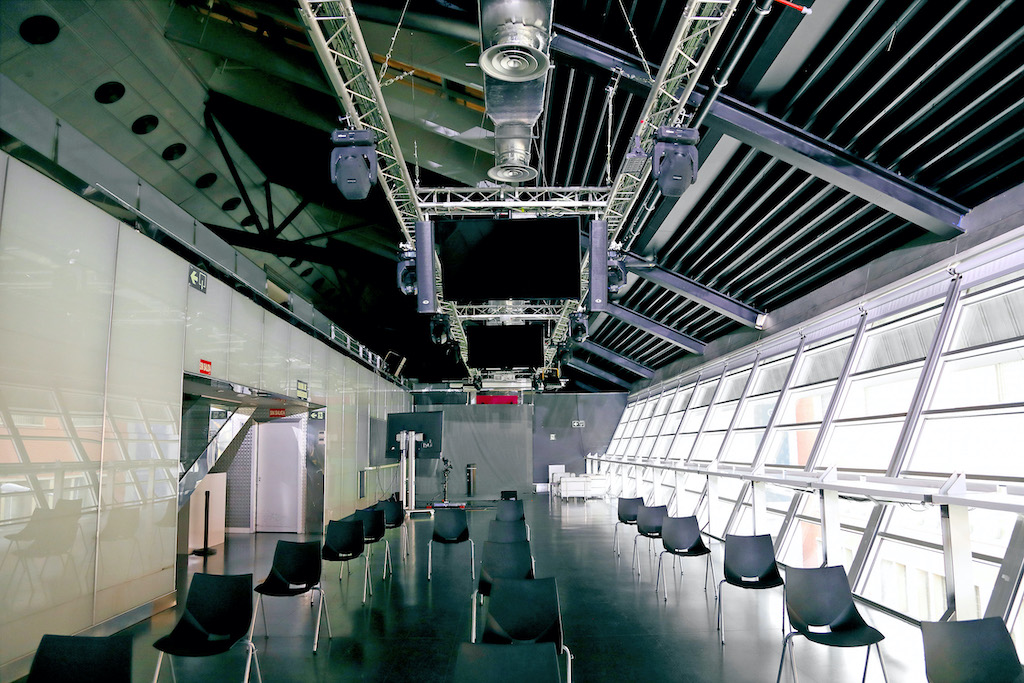

Espace ouvert en treillis

Cette galerie, situé à un niveau supérieur de la salle Truss, il se compose d’un espace ouvert qui permet d’augmenter la capacité de la salle Truss si nécessaire.
Six unités Evid P6.2 Electro-Voice ont été installées dans cet espace, huit Evid 8.2S et deux Evid-S 10.1, avec les amplificateurs Dynacord C-Series.

SIÈGE Premium

C’est un lieu privilégié pour accéder à des concerts et des événements privés. Pour équiper cet espace, dix unités Evid ont été choisies 4.2 et deux Evid-S 10.1, avec amplification Dynacord CPS et un haut-parleur DSP 260.

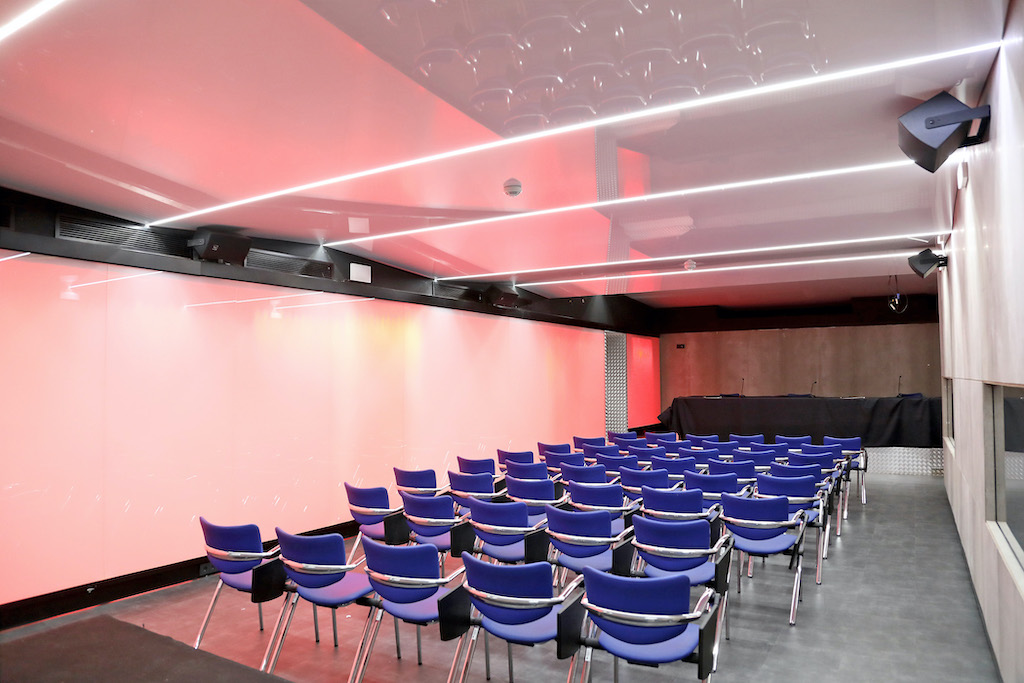

Salle de presse

Utilisé aussi bien avant et après la fin des événements sportifs que dans les grands concerts, C’est une salle de 202 m2 à l’acoustique complexe.

Pour résoudre ce problème, l’espace a été sonorisé avec six unités Electro-Voice EVU 1062 et une table de mixage Dynacord CMS 1000.

Quatre microphones PolarChoice Desktop-18 et deux unités sans fil RE-300 HD ont été choisis comme système de microphones, le tout amplifié et contrôlé avec les unités CPS et DSP Dynacord 260.

MégaBar

Il s’agit d’un espace particulièrement adapté à l’organisation d’événements de moyen format, pour lequel nous avons 600 m2 (en), qui sont divisés en trois noyaux avec une grande barre qui court sur tout le côté de l’espace.

Il dispose d’un complément de huit unités Evid-S 8.2 et quatre Evid-S 10.1 et amplificateurs Dynacord de la série C.

Pavillon de l’arène

Situé à l' +45 L’arène abrite les loges ou les zones VIP, qui ont une vue spectaculaire sur le terrain de jeu et, Dans le cas de spectacles et de concerts, celui qui est sur scène.

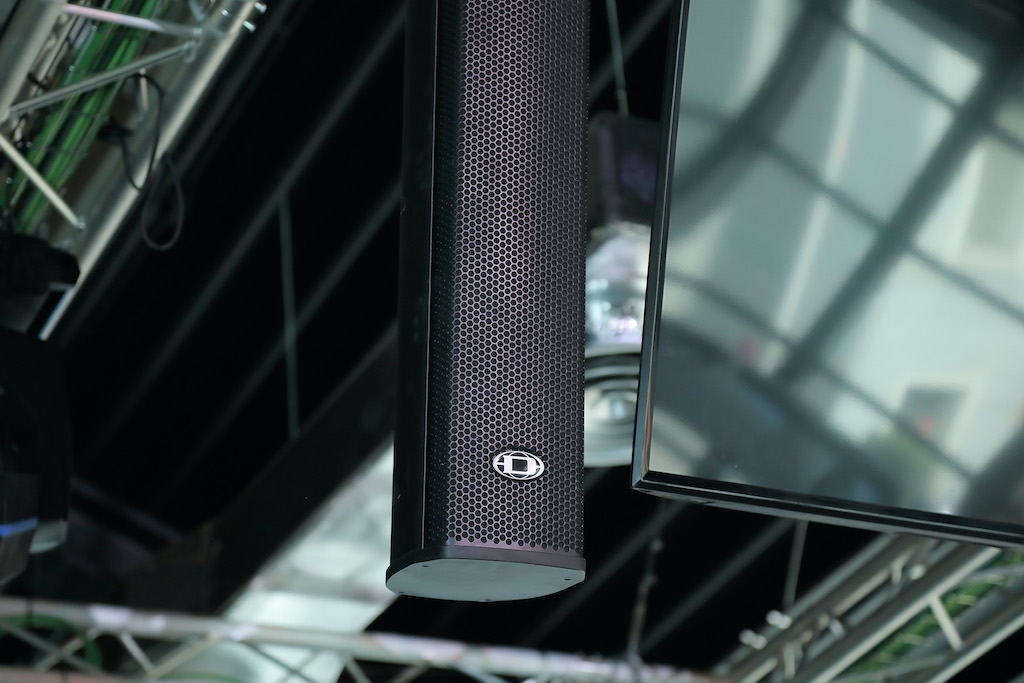

L’objectif de la conception du système de sonorisation pour cette zone était de fournir une réponse sonore de très haute qualité, avec de petits haut-parleurs. Seize unités Dynacord VL262 ont été installées, avec huit SUB 112 et amplificateurs de la série C de la même marque.

Toutes les zones sont aménagées pour une déconnexion locale pour les événements privés, ainsi que pour recevoir l’audio via le réseau Dante qui est en cours de déploiement dans le stade.

Espace de sable et renfort de l’anneau principal

Dans la sonorisation de l’espace Arena, plusieurs niveaux de complexité ont dû être analysés. La première était qu’on ne pouvait rien accrocher au plafond, puisque tous les points de la structure ont été utilisés pour les différents types d’événements qui se déroulent.

Le système est principalement utilisé pour les matchs de basket-ball et en complément du système de sonorisation et des annonces lors des concerts.

Deuxièmement, L’ordre d’exécution a dû être analysé, Dans un premier temps, il s’agirait de remplacer les haut-parleurs du premier niveau, qui comprenait le remodelage de l’installation de tous les écrans LED.

Troisièmement,, une étude détaillée de la zone des gradins de l’Aréna a dû être réalisée, Comme ils sont asymétriques et qu’il était essentiel d’analyser la possibilité d’avoir différents types de couverture, Il y avait des zones entre eux qui ne devaient pas être couvertes. À cette fin, plusieurs simulations électroacoustiques ont été réalisées avec le système de criblage actuel ainsi qu’avec les formes et la taille du nouveau système.

Dans la première phase, la ligne de haut-parleurs qui fournit le son pour le premier niveau des tribunes a été remplacée (le plus proche de la piste) à l’aide de huit unités de 1152D/64 EVH, dans des réseaux horizontaux de deux unités amplifiés par huit canaux IPX 5:4.

Après l’installation, Des mesures d’intelligibilité et de réponse en fréquence ont également été effectuées. Enfin, il a été possible d’intégrer l’amplification dans la structure des écrans eux-mêmes, Réduction de la longueur du câble entre l’amplificateur et le haut-parleur.

D'un autre côté, Les logiciels Sonicue et Iris-Net de Dynacord peuvent désormais être utilisés pour contrôler et surveiller le système, réduisant ainsi le temps consacré à la maintenance préventive hebdomadaire.

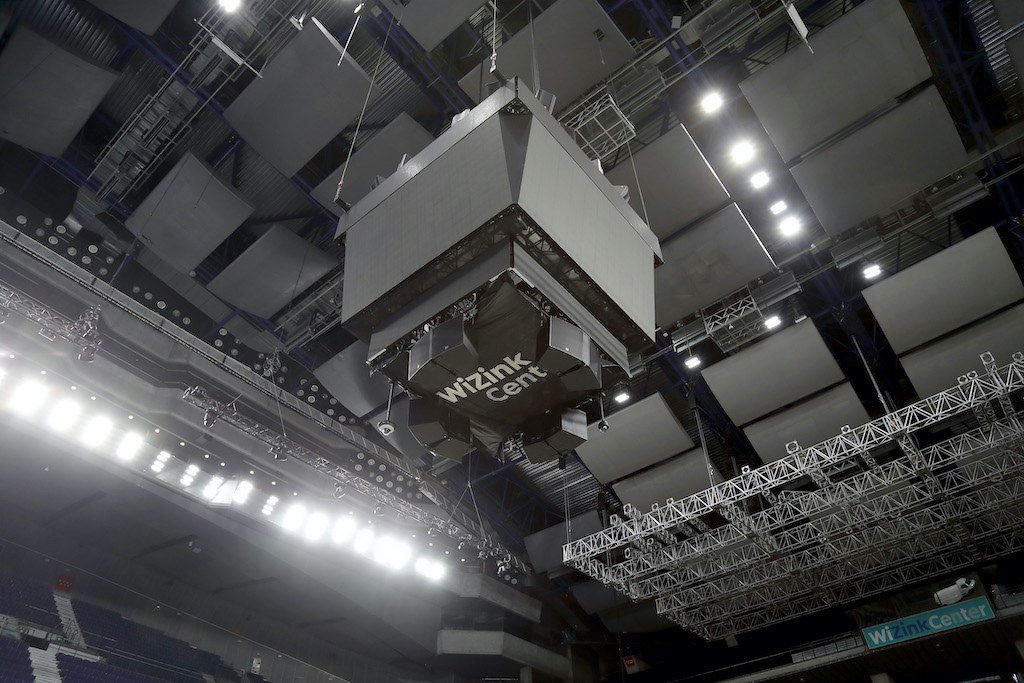

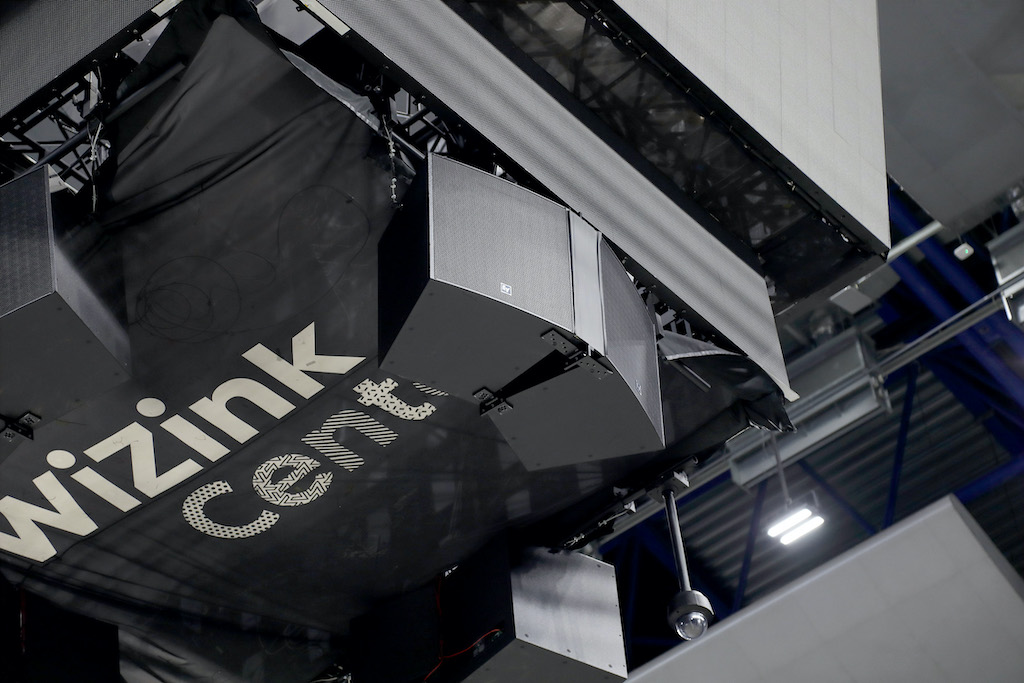

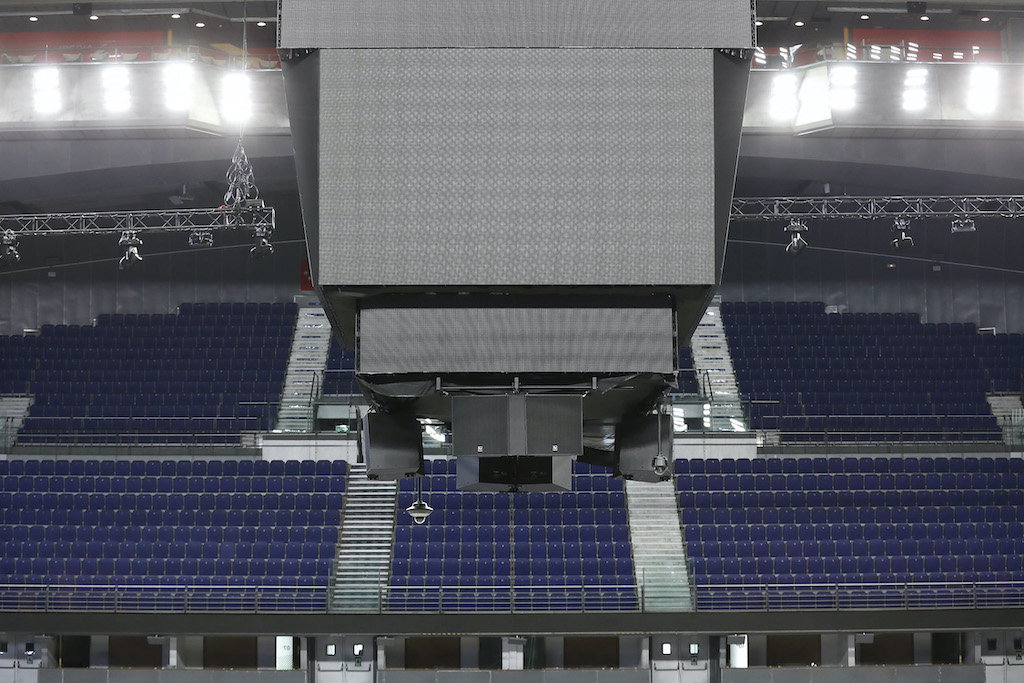

Une fois les écrans LED remplacés, l’installation audio a été complétée par dix-huit unités Electro-Voice EVH 1152D sur le tableau d’affichage vidéo pour couvrir les trois niveaux du WiZink Center.

Dix unités du modèle EVF-1152D ont été installées dans les zones ombragées du troisième niveau afin d’augmenter l’intelligibilité et d’améliorer le son de l’espace. L’ensemble de ce système a été amplifié avec vingt-huit canaux IPX 5:4 avec réseau OCA redondant grâce à deux anneaux de fibres optiques.

« Avec cette installation, Acson et son intégrateur Assembly AV ont franchi une nouvelle étape dans leur politique de collaboration et ont démontré leur capacité à résoudre des projets de grand format., point de cette société.
