L’équipement Extron améliore les capacités du Musée de l’Holocauste de Dallas

Effacer ProAV a mis en place un système de PAO de Extron (Extron) avec connectivité filaire et sans fil, traitement audio et streaming AV. L’installation est exploitée à l’aide d’un système de contrôle de la série Pro.

Le nouveau système audiovisuel de l' Musée de l’Holocauste et des droits de l’homme de Dallas est basé sur les solutions de contrôle des séries DTP et Pro d’Extron.

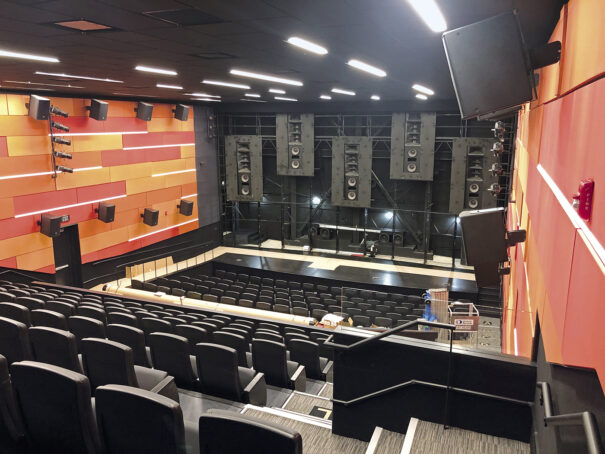

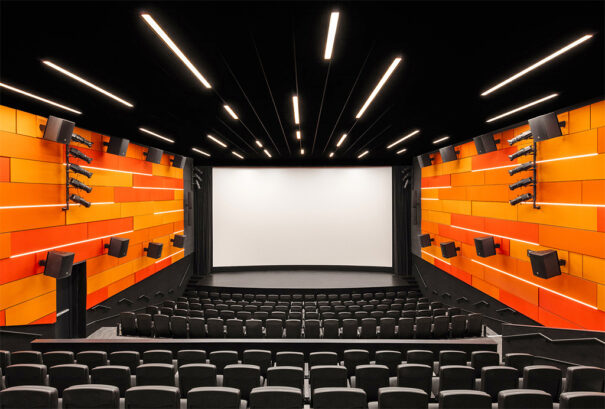

Ce centre comprend un théâtre Cinemark à la fine pointe de la technologie qui offre un environnement de visionnement où les témoignages des survivants sont exposés.. Il a 250 sièges et dispose d’un système de projection de qualité théâtrale avec un affichage mur à mur et un système de son surround immersif.

Les administrateurs du musée ont décidé d’améliorer les capacités de l’espace théâtral, dans le but de créer des installations polyvalentes où des présentations privées et des événements d’autres organisations externes pourraient être organisés. Cela nécessiterait l’installation d’un nouveau système audiovisuel qui fonctionnerait en conjonction avec le système Cinemark actuel..

Le nouveau système audiovisuel devait être suffisamment puissant pour prendre en charge une grande variété d’utilisations., des simples présentations PowerPoint aux performances musicales multimédias et à leur intégration avec des unités de production mobiles.

Ce système de commutation et de distribution haute performance faciliterait la présentation à partir d’une grande variété de sources connectées., ainsi que des locaux.

En outre,, il devait soutenir les moniteurs du hall d’entrée et de l’atrium et offrirait une distribution à l’ensemble de l’infrastructure pour les événements spéciaux parrainés par le musée.. Enfin, l’installation devait être facile à manipuler pour les guides du musée et les autres utilisateurs, pas besoin d’aide.

PAO AV et système Pro

Les limites de conception ont été présentées à l’entreprise d’intégration Clear ProAV avec des défis qu’elle n’avait normalement pas rencontrés avec la plupart des projets de conception et de construction.. Les composants AV ne doivent pas bloquer les lignes de visibilité du film, cônes de projection, haut-parleurs surround THX plafond ou éclairage exclusif. L’installation devait également fonctionner dans les limites du traitement acoustique du théâtre..

Clear ProAV a conçu un système audiovisuel basé sur les produits Extron qui offrent une distribution flexible du signal de toutes les sources vers une variété de dispositifs d’affichage et de systèmes audio associés.

Pour prendre en charge la plus grande variété d’utilisations, Les ressources de théâtre comprennent un ensemble de connexions réseau gérées de Cisco, un système de production vidéo BlackMagic, trois caméras PTZ Panasonic et un projecteur M-Vision 21K de Projection numérique avec un écran Électrol motorisé avec IP de Da-Lite.

Le système d’éclairage séparé se compose de : 16 Équipement d’éclairage ellipsoïdal à LED ETC ColorSource.

Pour connecter tout cela, Clear ProAV a intégré un système de PAO Extron avec connectivité filaire et sans fil et traitement audio puissant ainsi que streaming AV. L’installation est exploitée à l’aide d’un système de contrôle de la Série Pro par Extron, qui permet également le contrôle des systèmes d’éclairage ambiant et scénique grâce à DMX (DMX).

« L’équipement Extron est au centre de notre conception pour le cinéma cinémark theater du Dallas Holocaust Museum », commentaires Anthony Stowell, Directeur de l’intégration chez Clear ProAV. « L’utilisation des produits de contrôle de la série DTP et Avantages nous a permis de créer un système audiovisuel facile à utiliser mais extrêmement puissant ».

Commutation et distribution du signal

Au cœur de l’installation se trouve la matrice de commutation pour les présentations de 10×8 PAO CrossPoint 108 4K par Extron.

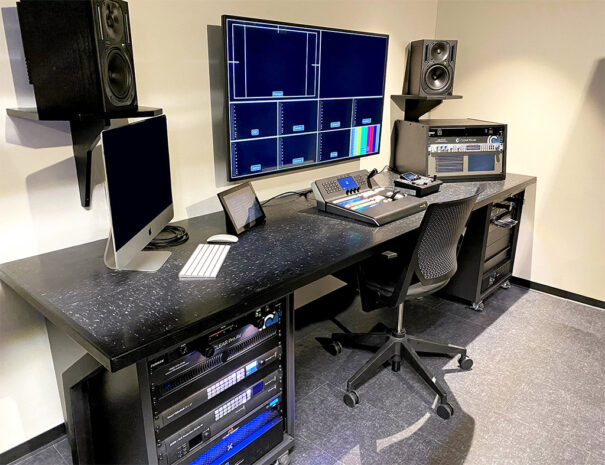

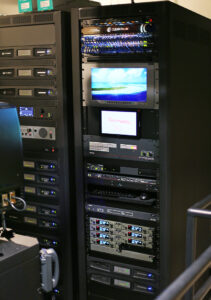

Avait la bonne combinaison de fonctionnalités et de capacités, tels que la commutation sans saut puissante avec mise à l’échelle intégrée et extension du signal jusqu’à 100 mètre. Il est monté en rack dans la salle de contrôle adjacente avec une interface de commande principale dédiée pour un contrôle avancé de tous les systèmes audiovisuels.

Pour étendre les signaux AV des ordinateurs portables connectés et d’autres appareils mobiles à la baie de commutation, les émetteurs sur plaque murale PAO T UWP 4K fournir une connectivité pratique sur scène, sur le lutrin mobile et les parois latérales.

Un récepteur à plaque murale PAO R HWP 4K Extron est installé derrière ou à proximité de chaque périphérique d’affichage, minimiser les distances de montage entre les murs et le plafond.

Une passerelle ShareLink Pro 1100 permet une présentation sans fil sécurisée, et un Le 128 Plus d’Extron qui fournit le mixage et le traitement audio pour compléter le système.

Le contenu présenté dans le théâtre peut également être envoyé à des dispositifs d’affichage dans le hall et l’atrium., ainsi que les appareils stratégiquement placés par le campus du musée à l’aide du système de commutation PAO avec des récepteurs de PAO locaux.

Lorsque le théâtre est loué, chaque client fournit son propre contenu pour l’événement. Ils peuvent utiliser des ordinateurs Mac à partir de Pomme connecté à la baie de commutation PAO Point de croisement ou connecté via l’un des émetteurs muraux DTP de la scène. Une autre option est la connexion sans fil via la passerelle ShareLink Pro avec autorisation temporaire.

Streaming et lecture

Un décodeur de streaming SMD 202 Extron offre la possibilité de lire des fichiers multimédias à partir de cartes SD, un périphérique de stockage USB ou LAN.

Un fichier vidéo par défaut stocké dans la mémoire interne du décodeur en streaming est disponible pour les guides du musée qui guident les groupes de visiteurs à travers les expositions du musée.. Ils peuvent également activer d’autres fichiers vidéo spécifiques via des écrans tactiles.

Clear ProAV incluait la possibilité de lire du contenu téléchargé sur le réseau du musée. Pour prendre en charge les flux en direct, le SMD 202 décode la vidéo H.264 et l’audio AAC. Alors que le SMD 202 peut être utilisé à l’aide des commandes sur le panneau avant ou la télécommande, le personnel et les guides du musée préfèrent utiliser le système de contrôle.

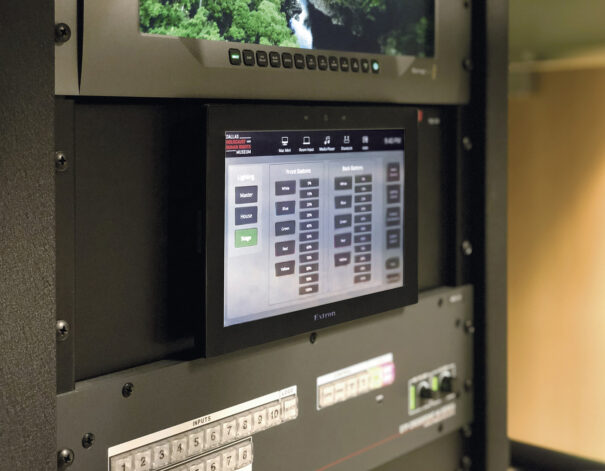

Les guides de musée et les clients d’événements privés peuvent facilement contrôler toutes les opérations et le routage des signaux du système audiovisuel à l’aide de l’un des quatre écrans tactiles TouchLink® Pro de 10 pouces d’Extron qui sont installés dans le théâtre et la salle de contrôle.

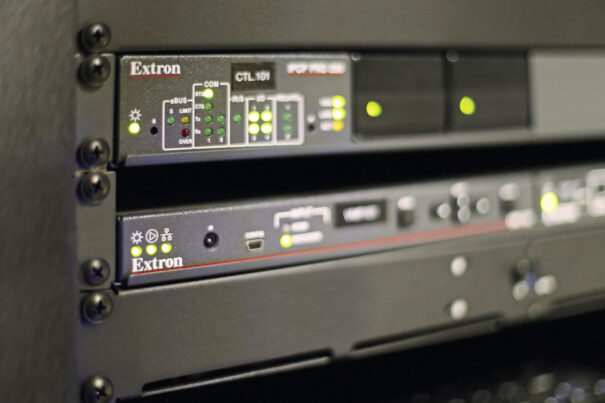

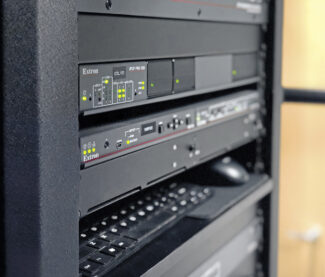

Les écrans tactiles fonctionnent en conjonction avec un processeur de contrôle IPCP Pro 250 monté en rack, qui communique avec tous les appareils contrôlés.

Interface utilisateur personnalisée sur écrans tactiles TouchLink Pro est intuitif, rend le fonctionnement du système audiovisuel du théâtre plus efficace pour les débutants et les utilisateurs expérimentés.

Selon Eric Schell, fondateur et propriétaire de Clear ProAV, « La plate-forme Extron offre une grande flexibilité et des fonctionnalités qui nous ont permis de fournir le plus haut niveau de performance et de contrôle du système dans tout le cinéma Cinemark ».
