Extron transforme la bibliothèque Hill en un centre de référence pour l’apprentissage

Les espaces de ces installations appartenant à l' Le NCSU qui ont intégré des solutions de commutation, Distribution av et contrôle de Extron (Extron) ont été le studio de visualisation, l’Innovation Studio et le Data Experience Lab.

le Bibliothèque D. h. Hill Jr.. de la Université de Caroline du Nord (Le NCSU), qui stocke plus d’un million de livres, nommé d’après Daniel Harvey Hill, Jr., un professeur d’anglais qui a été l’un des cinq premiers membres du corps professoral du NCSU. Il a été président de l’université pendant plusieurs années au début de l' 1900. La bibliothèque a été construite par phases au fil des décennies et le bâtiment a subi une rénovation majeure en 2021.

La rénovation a conduit à un remodelage en profondeur de la structure, et de nombreux ajouts et mises à jour technologiques, y compris les services audiovisuels. Esto convierte a la biblioteca Hill en un centro de referencia para el aprendizaje, la enseñanza, la investigación, la colaboración y la experimentación.

Los espacios en los que se ha incorporado la tecnología AV han sido el Innovation Studio, pensado para mostrar realidad virtual y otras tecnologías emergentes; le Visualization Studio, con proyección inmersiva de 360 Degrés; et le Data Experience Lab, un entorno de colaboración para la ciencia de datos, visualización y analítica.

También se incluyeron en la renovación más salas de estudio para grupos, laboratorios de aprendizaje y espacios para presentaciones que aumentaron la existente dotación de estas estancias en la biblioteca.

La UNCW ha utilizado la tecnología de Extron en diferentes proyectos de sus instalaciones. Si utilizó la solución ControlScript y su sistema NAV en su nuevo edificio Veterans Hall (plus d’informations sur Av numérique), ahora sus productos de conmutación, distribución y control AV han sido cruciales para el funcionamiento de todos estos espacios de la Biblioteca Hill.

El equipo AV interno de la NCSU tomó la decisión de implementar la conmutación, distribución y control AV de Extron en la Biblioteca Hill, en parte porque ya utilizaban su software GlobalViewer Entreprise para gestionar sus amplias instalaciones de sistemas de Extron en muchos de los otros espacios de aprendizaje de la universidad.

Visualization Studio

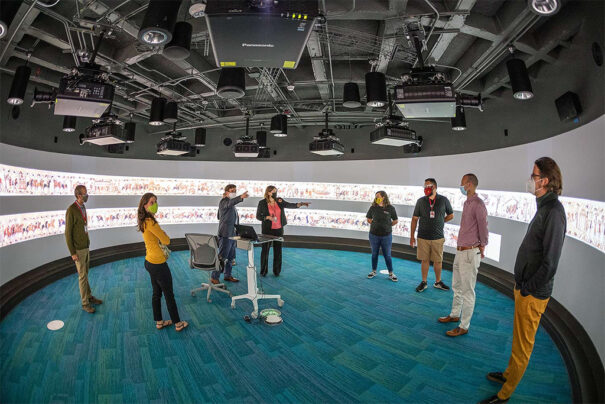

El Visualization Studio es un teatro con escenario circular inmersivo, diseñado para mostrar el contenido que producen la universidad y estudiantes de todo el campus.

Ocho proyectores y doce altavoces entregan vídeo de 360 grados y un envolvente sonido surround Dolby Atmos para una convincente enseñanza y aprendizaje, charlas de investigación, proyectos especiales y eventos.

Une baie de commutation XTP II CrossPoint 1600 à partir de 16×16 es utilizada para seleccionar y distribuir contenido de programa y señales de control a través de cables de par trenzado blindado a los proyectores. Un receptor XTP en cada proyector proporciona señales de vídeo HDMI y de control RS-232 a los proyectores.

El sistema de audio incluye los amplificadores XPA U 1002-70V et NetPA 1001-70V AT. Estos entregan sonido desde fuentes analógicas y Dante a un amplio sistema de altavoces de techo y pared, que incluye siete altavoces de montaje en superficie SM 28T, en la pared circular que rodea a la audiencia, y cuatro altavoces colgantes FSF 26PT suspendu au plafond.

Las funciones AV y de iluminación en la sala se manejan a través de una interfaz de pantalla táctil en un mini iPad con la aplicación Contrôle Extron. Respondiendo a las selecciones de la pantalla táctil, un procesador de control IPCP Pro 555 controla todos los componentes del sistema AV, tandis qu’un IPCP Pro 250 controla la iluminación de la sala.

Innovation Studio

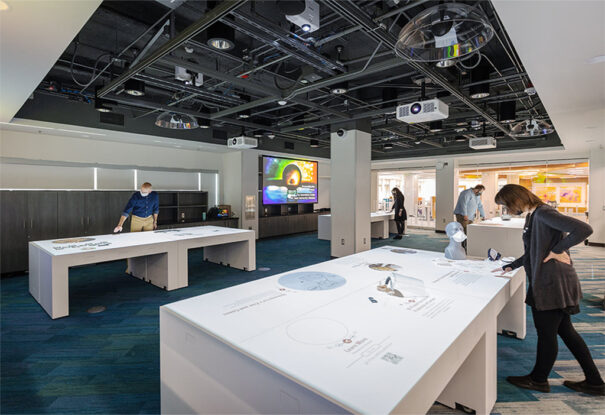

El Innovation Studio es un espacio de aprendizaje que muestra el trabajo de estudiantes y la facultad utilizando una novedosa experiencia de proyección interactiva.

Superficies de proyección de 3×1,5 metros aparecen sobre las cuatro mesas de cada uno de los cuadrantes del estudio. Un proyector láser 4K en el techo, por encina de cada mesa, apunta hacia abajo, proporcionando contenido sobre cada mesa.

Una cámara de profundidad reconoce los movimientos de la mano del usuario en el espacio 3D sobre las mesas según estos interactúan con lo que se proyecta, emulando una pantalla táctil, pero sin ‘tocar’.

La experiencia se lleva a cabo con el software de Relative Scale LLC, una firma de Raleigh con múltiples alumnos de la NCSU entre su personal.

El espacio puede reconfigurarse para presentar talleres y eventos apagando las exhibiciones y moviendo las mesas de ruedas. Tres proyectores estándar con pantallas desplegables se utilizan para las presentaciones.

De nuevo, una matriz de conmutación XTP II CrossPoint 1600 y receptores HDMI XTP SR HD 4K manejan la conmutación y distribución AV a los proyectores y sistema de sonido.

El contenido para las cuatro mesas de exhibición procede de cuatro ordenadores. El contenido para las presentaciones estándar procede de tres transmisores en placa mural HDMI XTP T HWP 101 4K.

Cinco amplificadores mono MPA 601 hacen funcionar diez altavoces montados en el techo sobre las mesas y en las zonas de presentación.

El funcionamiento del sistema AV es controlado desde una pantalla táctil TouchLink Pro TLP Pro 1220MG à partir de 12″ montada en la pared a través de un procesador de control IPCP Pro 555.

Data Experience Lab y South Learning Lab

El Data Experience Lab y el South Learning Lab ofrecen herramientas para ayudar a los estudiantes y a la facultad a adquirir conocimientos en ciencia de datos e investigación digital.

Ici, el personal de la biblioteca proporciona formación en cuanto a la organización y explotación de conjuntos de datos, creación de de datos utilizando gráficos de muchas formas, y el uso de metodologías geoespaciales. Los grupos del campus centrados en la ciencia de datos y la investigación digital también utilizan los espacios como centros de reuniones. Multimedia es clave para las técnicas de visualización de datos practicadas en estos laboratorios.

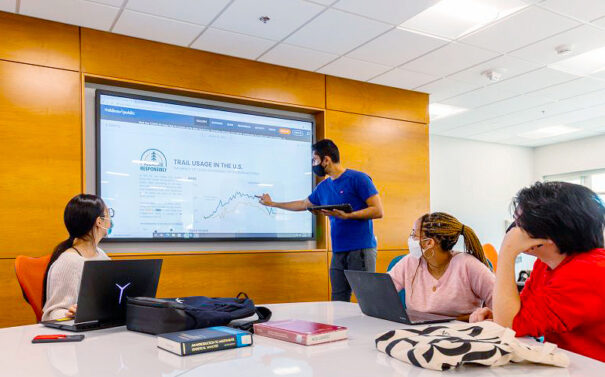

El Data Experience Lab se utiliza para demostraciones a grupos pequeños. El South Learning Lab está configurado como clase de aprendizaje activo tanto para grupos grandes como pequeños.

El primero incluye un dispositivo de visualización de pantalla plana táctil interactivo de 86 pouce. Un sistema de colaboración para espacios de reuniones HC 404 transmite vídeo y audio HDMI al dispositivo de visualización desde un ordenador, un punto de acceso inalámbrico o un conector HDMI en placa mural.

El puerto de la pantalla táctil del dispositivo de visualización de pantalla plana y su teclado y ratón inalámbricos se conectan al ordenador a través de una pareja de transmisor receptor USB Extender Plus. El control de usuario es a través de un panel de botones en red NBP 106 D montado en pared.

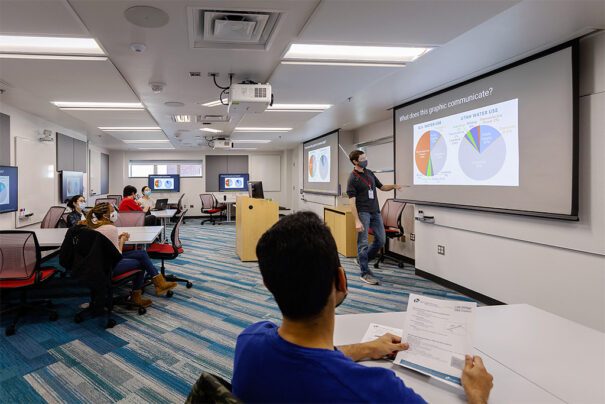

El South Learning Lab tiene muchas fuentes de contenido AV y dispositivos de visualización. Una matriz de conmutación XTP II CrossPoint 1600 es utilizada para seleccionar y distribuir contenido de programa y señales de control.

Los estudiantes pueden compartir contenido HDMI conectándose a uno de los seis transmisores en placa mural HDMI XTP T HWP 101 4K o a uno de los siete puntos de acceso inalámbrico.

El atril del instructor contiene una conexión de ordenador y una de HDMI de invitados, ambas proporcionan contenido a la matriz de conmutación a través de transmisores XTP. También hay disponible vídeo desde una cámara PTZ conectada al puerto USB de ordenador del atril. Los dos proyectores montados en el techo y los seis dispositivos de visualización de aprendizaje activo de 48 pulgadas reciben señales desde la matriz de conmutación XTP.

El sistema de audio de la sala incluye transmisiones de micrófonos de array de techo, microphones sans fil et programmation audio à partir de la matrice de commutation via des sources analogiques et réseau Dante. Un amplificateur MPA 601 exécute les haut-parleurs dans la pièce.

Le système audiovisuel est contrôlé par un processeur de contrôle IPCP Pro 555. Il existe deux interfaces utilisateur à écran tactile: l’un sur l’iPad mini avec l’application Extron Control et l’autre sur l’écran tactile TouchLink Pro TLP Pro 1220TG 12 pouces de bureau de l’instructeur.

Salles d’étude de groupe

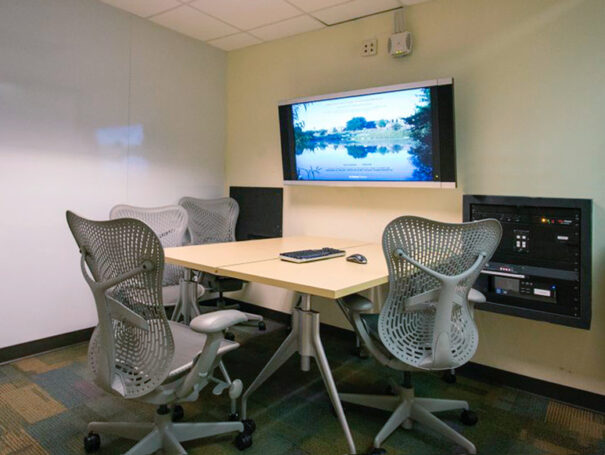

Les salles d’étude de groupe sont des endroits idéaux pour partager des idées. Chacun a quatre sièges autour d’une table, un mur latéral dédié à un tableau blanc interactif, et une façade avec un dispositif d’affichage à écran plat de 48 pouce.

Los participantes pueden compartir contenido HDMI con un sistema de colaboración para espacios de reuniones HC 402 a través de una conexión por cable al transmisor en placa mural HC 402 o de un punto de acceso inalámbrico.

Los usuarios controlan el sistema AV con el panel de botones NBP 106 D montado en la pared junto al transmisor en placa mural.
