Zytronic sviluppa nuovi controller multi-touch con cornici ultrasottili
I controller multi-touch ZXY500 di Zytronic consentono l'integrazione senza contatto delle tecnologie insieme al touchscreen.
In risposta alla crescente domanda di bordi stretti dello schermo, soprattutto sui videowall, I nuovi controller touch Zytronic ZXY500 consente di progettare sensori tattili con bordi non attivi, significativamente più basso.
Per esempio, un sensore tattile di 55 I pollici diagonali possono ora essere progettati con bordi inferiori a 10 millimetro. Un ulteriore vantaggio del controller ZXY500 è la sua compatibilità con le tecnologie contactless, che vengono sempre più integrati negli schermi per facilitare le tecnologie di pagamento, Tracciamento dei clienti e ricarica della batteria.

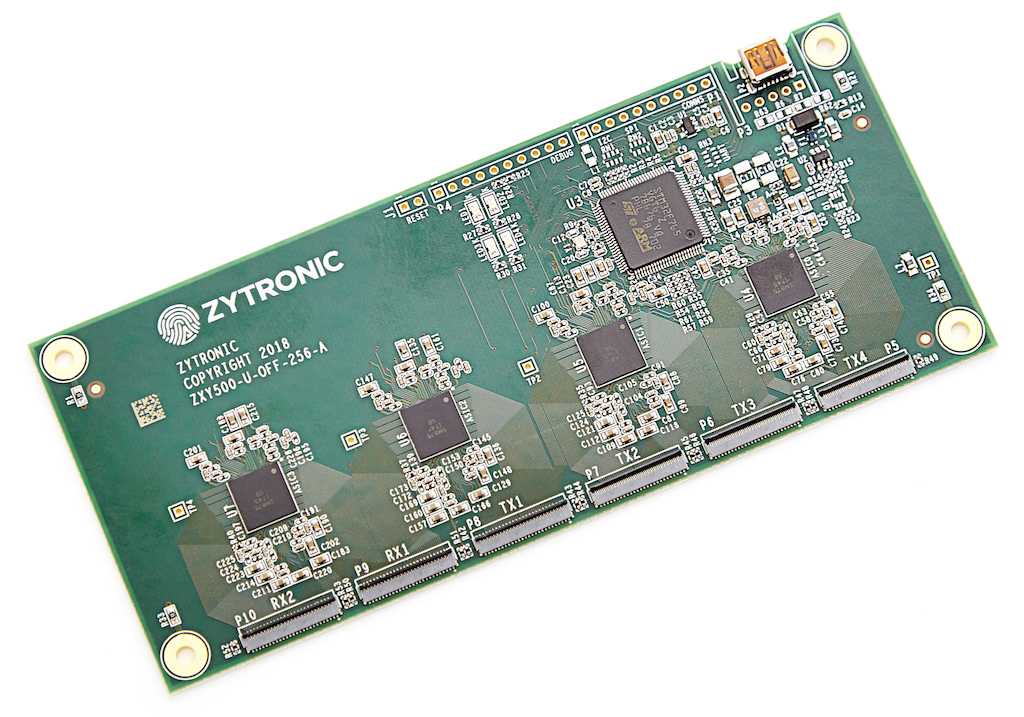

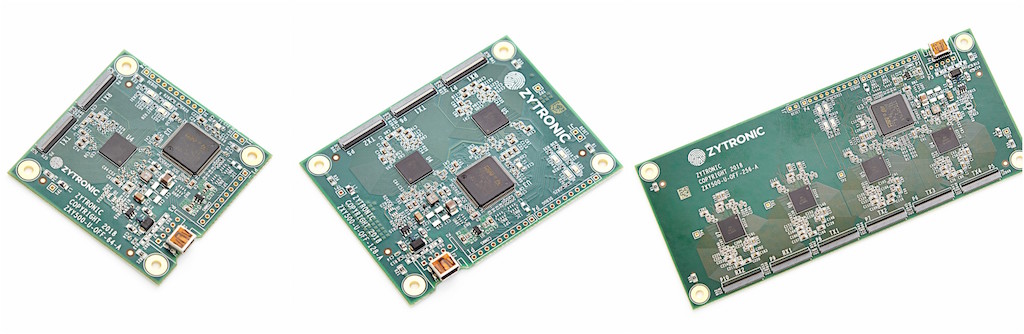

Zytronic ha introdotto la famiglia di controllori ZXY500, Ottimizzato per diverse dimensioni dell'interfaccia touch, composto da tre modelli: ZXY500-U-OFF-64, di 64 ed è consigliato per 5 20" diagonale; ZXY500-U-OFF-128 128 Canali per 20 fino a 55", e ZXY500-U-OFF-256 256 canali, per taglie superiori a 55".
Tecnologie RFID, La ricarica del telefono NFC e iQ genera tutti segnali wireless che possono interferire con il funzionamento dei touch screen convenzionali, tuttavia, e secondo Zytronic, il controller ZXY500" offre i migliori rapporti segnale/rumore del settore, così come sofisticati algoritmi che cambiano dinamicamente per respingere le interferenze elettromagnetiche nell'ambiente operativo".

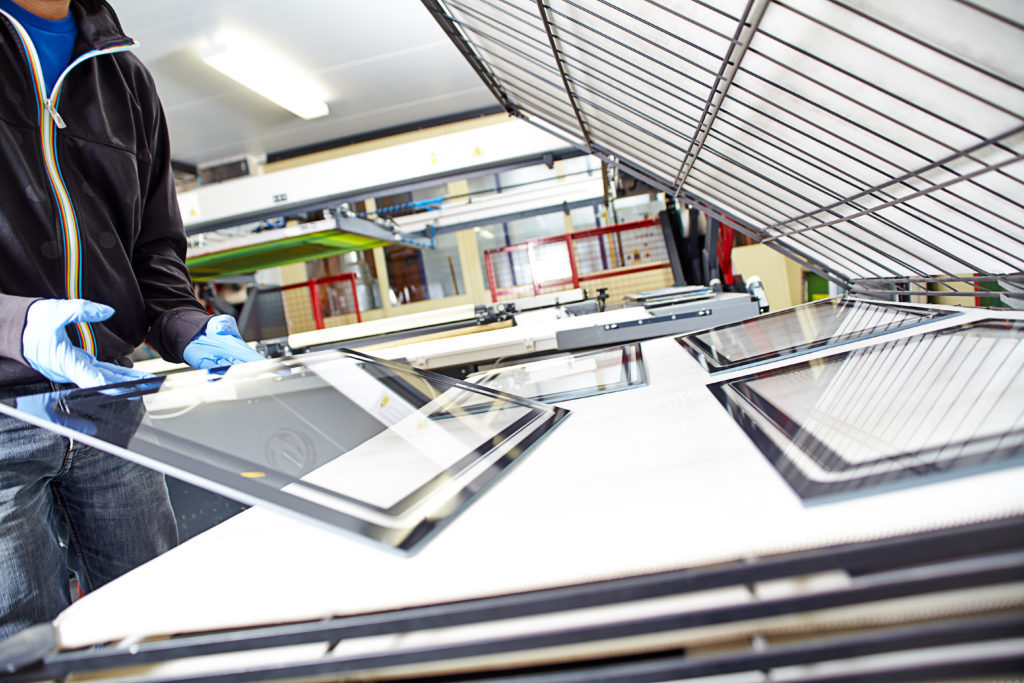

Questo produttore di sensori tattili di grande formato con tecnologia capacitiva proiettata (PCT e MPCT) ha testato tutte queste tecnologie con il controller ZXY500 e ha dimostrato che possono essere integrate molto vicino all'hotspot touch, senza influire sulle prestazioni del touchscreen.
Ian Crosby, Direttore Vendite e Marketing presso Zytronic, Ha sottolineato a questo proposito che "abbiamo stabilito un nuovo standard nelle prestazioni touch, aprendo le porte a una serie completamente nuova di funzionalità nei videowall e nei tavoli touch interattivi. Il bordo minimo di larghezza più piccola che possiamo offrire oggi si adatta perfettamente alla tendenza degli schermi più sottili, con un'area di visualizzazione più ampia".
Un'altra caratteristica evidenziata da questo executive è la possibilità di aggiungere nuove funzionalità nell'interfaccia touch, come il pagamento contactless e il riconoscimento della carta fedeltà. "La nuova generazione di controller touch ZXY500 è più facile da integrare in un sistema rispetto a qualsiasi precedente", ha affermato, e consente un'esperienza utente più rapida e interattiva, Anche in ambienti esterni impegnativi, dove molti utenti operano con i guanti".
La famiglia di controller ZXY500 supporta fino a ottanta contatti touch simultanei, Facilitando una vera interattività multiutente e l'implementazione di funzionalità avanzate di rifiuto del palmo della mano. Offre anche una maggiore velocità, Quando si aggiornano le coordinate tattili in Solo 1 ms nella reazione del controller, riduzione della latenza del tocco di un terzo, rispetto alla generazione precedente di controllori.
Ogni canale del dispositivo può essere configurato tramite firmware per funzionare in modalità di trasmissione o ricezione. Questa funzione migliora ulteriormente le prestazioni nelle applicazioni in cui vengono utilizzati touch screen con proporzioni insolite.
Progettato per l'uso specifico con i sensori tattili Zytronic, La famiglia ZXY500 raggiunge prestazioni ottimali e immunità ai disturbi su display di 5 e 86 pollici diagonali, grazie al suo segnale di tensione integrato di 40 V, Punto di riferimento nel settore, insieme a nuovi algoritmi proprietari di rilevamento tattile.
Grazie a questa eccellente immunità al rumore (anche quando il controller è alimentato tramite USB da 5 V, eliminando la necessità di un'alimentazione separata), la famiglia ZXY500 riduce l'isolamento fisico tra il display e il sensore e, a turno, Parallasse ottica. Può rilevare in modo affidabile i contatti attraverso il vetro sovrapposto di oltre 8 millimetro, anche se l'utente indossa i guanti, e non risente della pioggia, sporcizia, Olio o ghiaccio sulla superficie del sensore tattile, Particolarmente vantaggioso per strutture all'aperto e non presidiate.
La famiglia di controller ZXY500 è disponibile con uscita USB di serie, ma hai anche altre opzioni da aggiungere, come interfacce RS232, I2C e SPI, per semplificare l'integrazione di sistemi in applicazioni industriali e medicali.

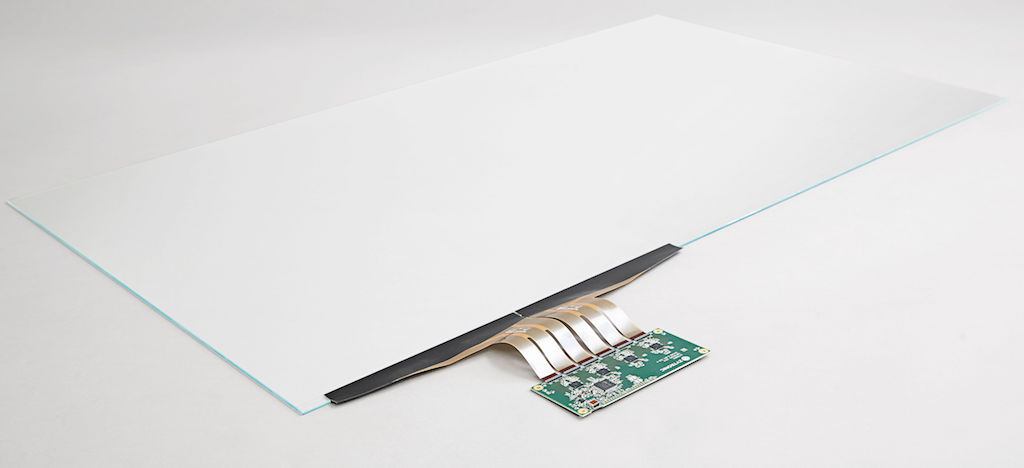

Inoltre, dimensioni del sistema ridotte (61×64 millimetro) per la versione di 64 canali; proprio come i circuiti stampati flessibili (FPC) che collegano i sensori tattili ai nuovi controller (120 mm di lunghezza). Questa gamma di controller è compatibile con HID (Dispositivo di interfaccia umana) e offrono il funzionamento plug and play con gli attuali sistemi operativi Windows, così come con le ultime versioni di Linux e Android progettate per operazioni multi-touch.
Tutte le impostazioni, compresi i dati di calibrazione, Può essere memorizzato nella memoria non volatile integrata del controller, in modo che, una volta configurato un primo touchscreen,, Queste impostazioni possono essere copiate direttamente nel firmware e utilizzate per configurare interfacce aggiuntive in produzione, Non è necessario ripetere il processo.
Le prestazioni e le funzionalità dello ZXY500 derivano dall'esclusivo ASIC (Circuito integrato specifico per l'applicazione); un chip personalizzato creato appositamente da Zytronic per questa gamma di controller, in cui l'azienda ha investito più di un milione di dollari USA nel suo sviluppo, come riportato, che ha permesso di ridurre costi e dimensioni, così come "gran parte del rischio di obsolescenza associato all'uso di componenti di terze parti per parti essenziali del progetto".
Sono disponibili anche nuovi ASIC, insieme a un microprocessore Cortex ARM STM di 32 bit caricati con gli algoritmi di rilevamento del tocco di Zytronic come chipset. I clienti che sottoscrivono un contratto di licenza speciale possono riceverlo, insieme agli schemi del controller e alla distinta base. Gli ingegneri Zytronic lavoreranno con il cliente per progettare il controller ZXY500 direttamente su una scheda madre all'interno del loro dispositivo o sistema.
