Extron NAV aiuta nella simulazione formativa degli studenti infermieristici

Nel nuovo edificio del Università Thompson Rivers È stata eseguita un'installazione pilota che include un sistema Estrusrone NAV AVoIP, per la distribuzione del segnale, e un sistema di controllo della serie Pro, programmato utilizzando il Global Scripter, un ambiente di sviluppo basato su Python.

Quando il Università Thompson Rivers (Tru) determinato che avevano bisogno di più spazio per espandere il loro programma infermieristico, ha deciso di costruire un nuovo edificio dotato di strumenti di apprendimento innovativi. Un edificio multidisciplinare in cui è stata lanciata un'installazione pilota basata sulla tecnologia Extron NAV AVoIP.

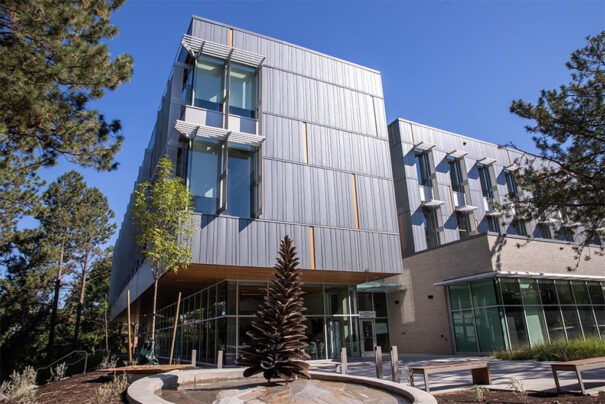

Il risultato è stato il Edificio familiare Chappell per la salute infermieristica e della popolazione (NPH), situato nel suo campus a Kamloops (Columbia Britannica – Canada). Inaugurato a settembre 2020, ha permesso alla Scuola di Infermieristica di triplicare il proprio spazio ed essere in grado di supportare l'espansione di programmi medici post-laurea esterni, così come l'addestramento dei vigili del fuoco.

Con la sua 4.552 Mq, questo edificio multidisciplinare è composto da laboratori, Aule, sale di ricerca e spazi di studio collaborativi. Un ambiente che celebra l'innovazione e l'eccellenza nell'educazione sanitaria.

I laboratori di simulazione del paziente sono dotati di una tecnologia innovativa che riproduce gli ambienti di lavoro di una varietà di ospedali e laboratori. Rifletti le situazioni sanitarie reali per preparare meglio gli studenti, in vista del mercato del lavoro.

Oltre al sistema di presentazione AV e alle funzionalità wireless in ogni spazio di formazione e riunione, il TRU richiedeva un sistema di trasporto completo, che è stato in grado di distribuire segnali HDMI e audio in tutto l'edificio.

Una priorità era l'integrazione e la compatibilità con le attrezzature e i sistemi didattici attuali e futuri..

Il TRU ha lavorato con McSquared System Design Group Per creare un'installazione di sideload completamente funzionale. L'installazione pilota e i sistemi sviluppati comprendevano un sistema NAV AV over IP, per la distribuzione del segnale, e un sistema di controllo della serie Pro, programmato utilizzando il Scripter globale, un ambiente di sviluppo Extron basato su Pitone.

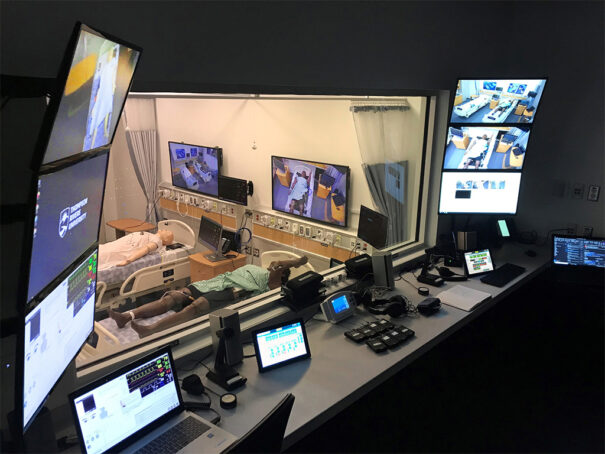

Nel design poc (prova del concetto) più stanze e pavimenti sono stati inclusi, come laboratorio di formazione con simulazione a doppia stazione, una sala di controllo adiacente a doppia stazione, due classi aggiuntive e due sale informazioni. Ogni camera inclusa tra uno e sei dispositivi di visualizzazione professionali, a seconda della funzione dello spazio.

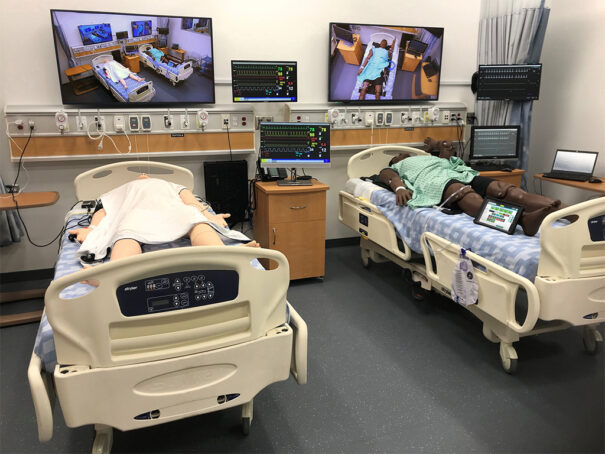

Le due stazioni del laboratorio erano perfettamente funzionanti e fornivano tutte le attrezzature specializzate che vengono utilizzate negli scenari di formazione medica secondo le modalità.

Ogni stazione includeva un simulatore di pazienti CAE, che è un manichino robotico con tecnologie integrate per imitare malattie e risposte realistiche alle procedure mediche controllate dall'istruttore.

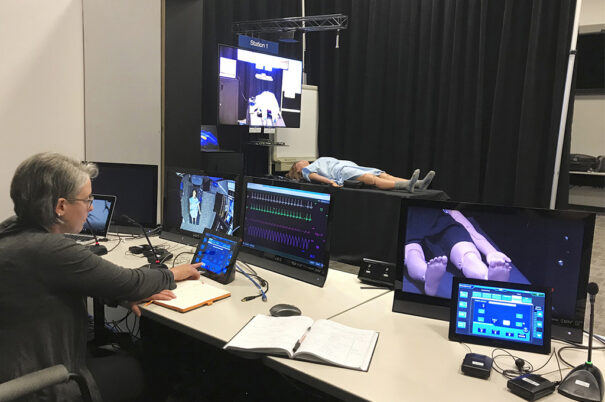

La prima stazione era un'unità ad alta fedeltà, con più telecamere PTZ, voci di contenuto, dispositivi di visualizzazione professionali, Microfoni Shure, un altoparlante a soffitto, un sistema di gestione dell'apprendimento, uno per la supervisione personale e uno per la realtà aumentata / mista.

Le sessioni vengono archiviate utilizzando un sistema di acquisizione della formazione medica dedicato, in grado di registrare e riprodurre contenuti da un massimo di cinque canali distinti. La stazione ha anche fornito le funzionalità audio necessarie per il paziente standard e altre funzioni di allenamento.

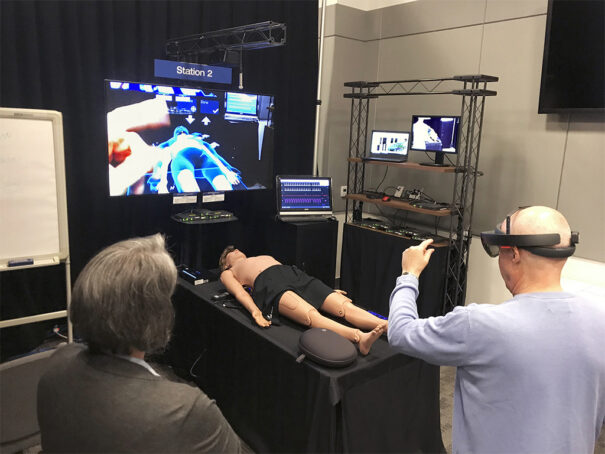

La seconda stazione era un'unità disciplina/tecnica con funzionalità simili ma ridotte, come sistema di acquisizione sessione di allenamento a due canali.

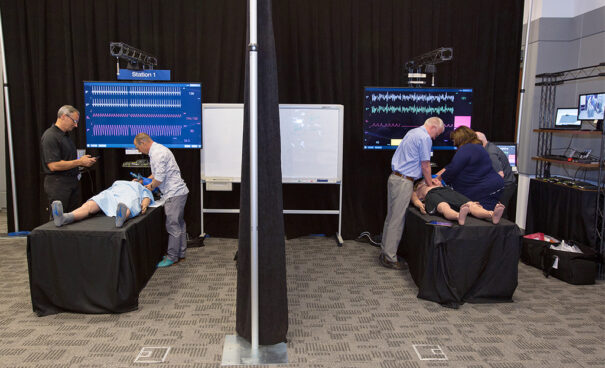

Per testare il concetto e i diversi sistemi, Gli scenari di formazione sono stati progettati per verificare le prestazioni dell'installazione.

In questi scenari, ogni apparecchiatura medica e AV è stata utilizzata per convalidare l'operazione, operabilità e compatibilità. Come per tutte le soluzioni AVoIP, una topologia di rete appropriata e un hardware attivo professionale erano essenziali per l'efficienza del sistema.

Distribuzione AV

Ogni stazione aveva un sistema NAV AVoIP professionale, Gateway per la presentazione wireless ShareLink Pro 500 e più ingressi HDMI all'intestazione e alla parete della stazione.

Uno degli ingressi a parete era riservato al laptop dell'istruttore. Gli altri ingressi fornivano connettività al simulatore, teste in realtà aumentata/mista, computer per i segni vitali del paziente, anestetici, recupero delle cartelle cliniche e delle apparecchiature mediche portatili, come auto di emergenza con un defibrillatore.

Il contenuto è stato presentato su uno o più dispositivi di visualizzazione montati a parete. Sono stati anche catturati e/o instradati in luoghi remoti, tra cui una matrice di commutazione per presentazioni in serie DTP CrossPoint 4K di Extron in ogni sala informazioni. La maggior parte dei componenti AV sono stati montati nel rack all'interno del laboratorio.

La distribuzione del segnale AV all'interno e tra le stanze è stata effettuata dal sistema di navigazione di AVoIP professionale. Gli encoder e i set-top box semplificavano l'estensione dei contenuti live dalle stazioni a qualsiasi combinazione di stanze e analisi aggiuntive.

Encoder NAV E 101 video e audio in streaming su set-top box su reti Ethernet di 1 Gbps de la TRU. Decodificatori NAV SD 101 Ridimensionato il video alla risoluzione nativa del dispositivo di visualizzazione.

Entrambi i modelli NAV includevano il codec Puro3 integrato, una tecnologia di compressione basata sulle onde che offre il video compatibile con HDMI richiesto 2.0 risoluzioni fino a 4K e latenza ultra-bassa a una velocità dati video di 18 Gbps.

Per l'audio, il codificatore supportava lo standard AES67 che garantisce l'interoperabilità audio su IP.

I dispositivi NAV hanno ricevuto energia utilizzando PoE+, che elimina la necessità di un alimentatore o di un iniettore locale presso la stazione di laboratorio o il dispositivo di visualizzazione. Queste uscite gratuite sono state utilizzate per apparecchiature mediche e sorgenti AV. inoltre, la capacità di gestire la larghezza di banda superiore all'interno del sistema NAV è stata vantaggiosa per il controllo dei costi dell'infrastruttura di rete.

Controllo AV

Il sistema di controllo AV ha svolto un ruolo chiave durante il test e la convalida dell'uso, affidabilità e sostenibilità operativa dello stabilimento TRU PoC.

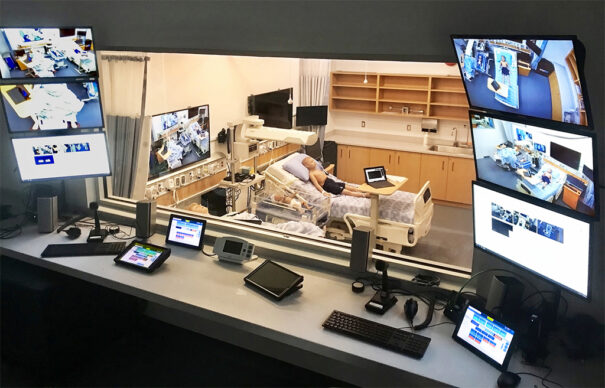

In ogni stazione di laboratorio è stato fornito un touchscreen TouchLink Pro. 10 pollici desktop TLP Pro 1025T, un tablet wireless caricato con l'app Controllo Extron e un processore di controllo Collegamento IP Pro IPCP Pro 360 nel rack. Lo stesso modello touch screen si trovava in ogni stazione della sala di controllo.

Ai fini della prova, il touch screen e il tablet di ogni stazione hanno fornito la stessa GUI e funzionalità di quella situata nella sala di controllo.

L'operatore o l'istruttore potrebbe avviare una registrazione e selezionare il caso e lo scenario di allenamento del paziente dal pannello di controllo AV.

Quando lo scenario non richiedeva un operatore della sala di controllo, registrazioni potrebbero essere fatte e gestite, nonché l'esecuzione dei sistemi da un pannello di controllo all'interno della stanza o l'utilizzo di un tablet.

L'interfaccia personalizzata offriva anche il routing del segnale con commutazione audio separata e regolazione del livello audio principale e del programma, nonché la gestione di microfoni cablati e wireless. Il sistema di controllo creato ha facilitato la gestione dell'intero sistema dalla sala di controllo, compresa la presentazione di contenuti in stanze remote.

Il sistema di controllo della serie Pro è stato programmato utilizzando il Global Scripter - GS di Extron. Un ambiente di sviluppo basato su Python che era dinamico e facile da modificare man mano che le funzioni sono incorporate e i requisiti cambiano.

Flessibilità e affidabilità

Il sistema di routing AV professionale basato sulla serie NAV di AVoIP e il sistema di controllo della serie Pro offrono la flessibilità e la durata necessarie per instradare il contenuto da qualsiasi combinazione di input di acquisizione e distribuzione del sorgente all'interno della struttura PoC. AVI SPL è stato responsabile della creazione di questo progetto in tutto l'edificio NPH..

Le installazioni messe in atto includono più modalità di controllo del funzionamento in base alle credenziali e alla posizione dell'utente. Queste modalità tengono conto dell'esperienza dell'utente e del livello di accessibilità/automazione di ogni tipo di operatore.

NAV e sistemi di controllo, insieme ad altri prodotti Extron, laboratori di supporto e classi, nonché seminari, spazi di ricerca e studio collaborativo, l'edificio all'avanguardia di tru per le scienze della salute NPH.

"Abbiamo specificato i sistemi professionali AV over IP NAV e la serie Pro di Extron come soluzione praticabile per le applicazioni di formazione scientifica sanitaria su larga scala di TRU", commenta Marcel Schoenenberger, mcsquared consulente senior. "NAV ha dimostrato di essere solido e affidabile, e grazie alle sue uniche capacità di bassa latenza e velocità in bit, ha fornito una migliore efficienza e prestazioni dello streaming".
