ヤマハとネショのAFCシステムは、カタールのQUSEC複合体の音を作成します

多目的空間での最大のオーディオの柔軟性は、カタール大学のスポーツとイベントの複合体で達成されているものです (クセック), オーディオの高度な技術の組み合わせのおかげで、 ヤマハ そして ネクサス によって統合 テクノQ.

多機能音響システム間のコラボレーション Afc の ヤマハ とフランスブランドのスピーカー ネクサス, 統合およびインストール元 テクノQ, のプロジェクトを作った クセック の最新版でベストフレキシブルスペースエクスペリエンスの賞を受賞します アビクサ.

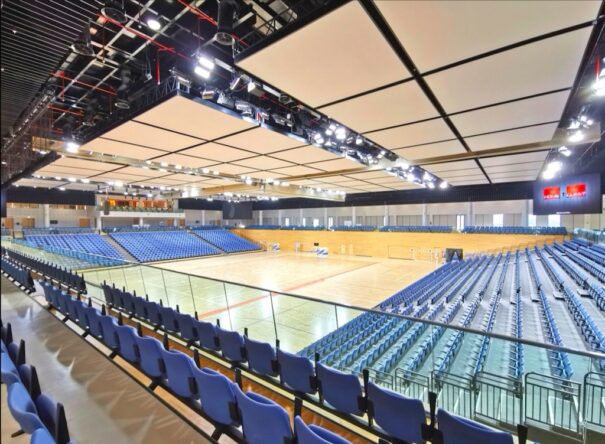

QUSECのメインスペースは、スポーツを開催するために設計されました, バスケットボールやテニスのように, 展示会だけでなく, 宴会, カンファレンス, 贈呈式, など. このインスタレーションのクオリティに見合ったサウンドをお届けするために, ヤマハAFCマルチファンクションアコースティックコンディショニングシステムを搭載, Nexoスピーカーの使用.

Mohanad Is-Hakのオーディオに関する主な課題の1つ, プロジェクトマネージャー - テクノQ, スペースの体積が 22.400 m3 と 35.900 m3 ·, 上限が70のため×40 調整可能な高さ計, これは明らかな音響上の問題を引き起こしました.

“当初は基本的な計画しかなく、 レンダリング 「建物の芸術的な側面です」と彼は説明します, そのため、最優先事項は、プロジェクトの各要素を徹底的に調査することでした: その構造, 仕上げ, 音響材料, など; システム設計を作成し、顧客が望むものを提供するために、すべての関係者と数回の綿密な議論を重ねました”.

柔軟なオーディオ

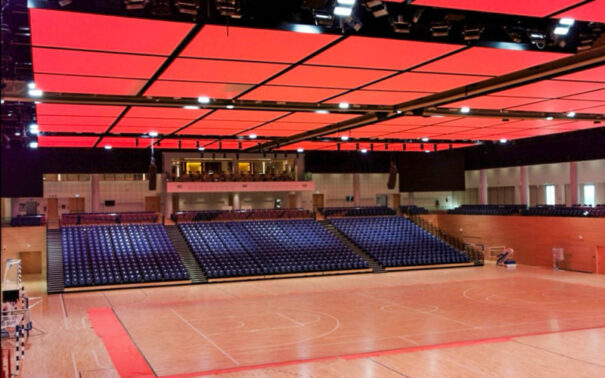

70トン以上のルーフパネルを電動化, これには、洗練された照明システムが含まれていました, 音響材料とAFCシステム, また、天井のすべてのレベルで完全なサウンドハーモナイゼーションを保証します “彼は私たちが想像できるあらゆる困難を乗り越えました. 私たちは多くの音響研究を行いました, オーディオモデリングとシミュレーションにより、確実に完成させることができます, そして、すべてに9か月しかありませんでした”, このマネージャをリコールします.

ヤマハとNexoのエンジニアと協働, 非常に柔軟なオーディオシステムは、いくつかの異なるモードで動作するように設計されています, それぞれ天井高が異なります.

例えば, セレモニー&コンファレンスモードで, 屋根は 10 M. 高い, Nexoマトリックスを従来のファサードPAシステムに導入, 上げたり下げたりして、さまざまな座席プランに最適なサウンドを提供できます.

AFCシステムは、9つのアーリーリフレクションシステムと2つのリバーブシステムで構成されています, で 136 メインステージのネクサスユニット. AFCシステムへの入力は、24個のカーディオイドマイクと8個のスーパーカーディオイドマイクから供給されます, 6 つの AFC プロセッサと 3 つの信号プロセッサによる制御と管理 MRX7-D型.

8 つのインターフェイス カード ダンテMY16-AUD オーディオ出力をDanteネットワークスイッチに向け、, そこから, to AFCメインアレイ用Nexoパワーアンプ.

このシステムは、ディスプレイモードでの一般的な拡声システムおよびバックグラウンドミュージックとして使用されます, しかし、スポーツモードでは、雰囲気と体験を向上させるのは本当に理にかなっています, 選手も観客も, そして、ヤマハのAFCシステムの汎用性が発揮されるのです.

例えば, また、チームを応援するファンの直接的な声も聞こえます, 座席上部に設置されたマイクアレイが音を拾い、AFCスピーカーに伝送します, 壁取り付け式競技場, 音量を上げ、天井のAFCスピーカーでリバーブを追加, これにより、空間の感覚が高まります.

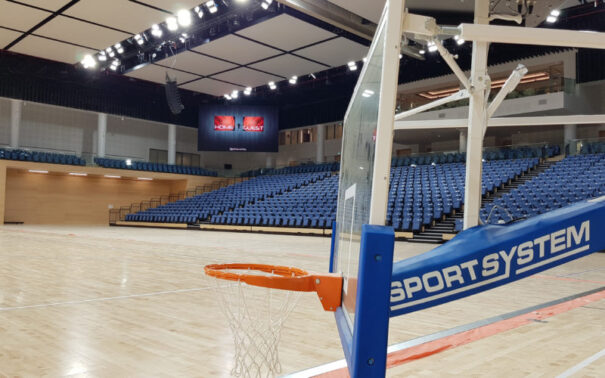

バスケットボールは、パビリオンで行われる重要なスポーツの1つです. そのため、特定のマイクが使用されます, 各フープの上に配置, ボールがバックボードに当たる音を高め、ブラストされた地上設置スピーカーの特定のグループを介してファンに伝達されます, 観覧席の後ろと屋根のアレイを通して追加のスピーカーからの強化されたレイトリフレクション.

同じように, ピッチ上部に配置された8つのマイクのアレイは、跳ね返るバスケットボールの音を拾い、壁のスピーカーからのアーリーリフレクションによってそれを強化します, ルーフアセンブリの拡散磁場によってさらに増加します. 競技場のマイクアレイは、他のスポーツにも使用されます, テニスのように.

AFCシステムのプログラミングにより、ボールの位置に最も近いスピーカーで音量が大きくなります, これにより、音の位置がはっきりと聞こえるようになり、視聴者の位置の感覚が向上します, コートの長さと幅の両方.

スポーツモードには、2つのグループのNexoマトリックスもあります, 音楽・コマーシャル用, 滑走路中央の中央の歩道の両側に設置される, これにより、カーテンによってスペースを2つに分割できます. ザ 配列 1つのスペースの場合、一緒に使用できます, 分割時に別々に.

アレイとコンソール

スポーツモードには、音楽とアナウンス用の2つのNexoマトリックスセットもあります, アリーナの中央を覆う中央の通路の両側に片持ち梁, これにより、カーテンによってスペースを2つに分割できます. ザ 配列 1つのスペースの場合、一緒に使用できます, 分割時に別々に.

イベントの場合, この部屋にはデジタルミキシングコンソールもあります ヤマハCL5 そして CL3の, I/Oラック3個付 Rio1608-D2. 制御室からQUSECビル全体の50以上のアクセスポイントへのファイバー接続回線により、簡単に プラグ アンド プレイ どの地域からでも.

AFCシステムは、 ヤマハプロビジョネアTouciPad の h, システムの操作を非常に簡単にするさまざまなモードのプリセット付き.

“「ヤマハとNexoを選んだのは、彼らが最高だからです」とモハナド・イズハクは言います. 最高の「頭脳」の組み合わせ’ 最高のスピーカーを備えたシステムの、並外れた明瞭さと滑らかさを提供します. 可動式天井の要件により、吊り下げられたスピーカーとマイクの正しい位置と向きを得ることが非常に困難でした, しかし、最終的にはそれを手に入れました”.
