El AVoIP y control de Extron fomentan la colaboración en la UT Delft

En el nuevo edificio de la Universidad Técnica de Delft se ha instalado el sistema NAV de AVoIP de Extron para enrutar todas las señales en la red del edificio. Un sistema que juega un papel clave como centro de la infraestructura del sistema audiovisual.

o Universidad Técnica de Delft (TU Delft) na Holanda, es la más antigua y amplia del país. Para el proyecto realizado en el edificio Echo ha apostado por la tecnología AVoIP de Extron.

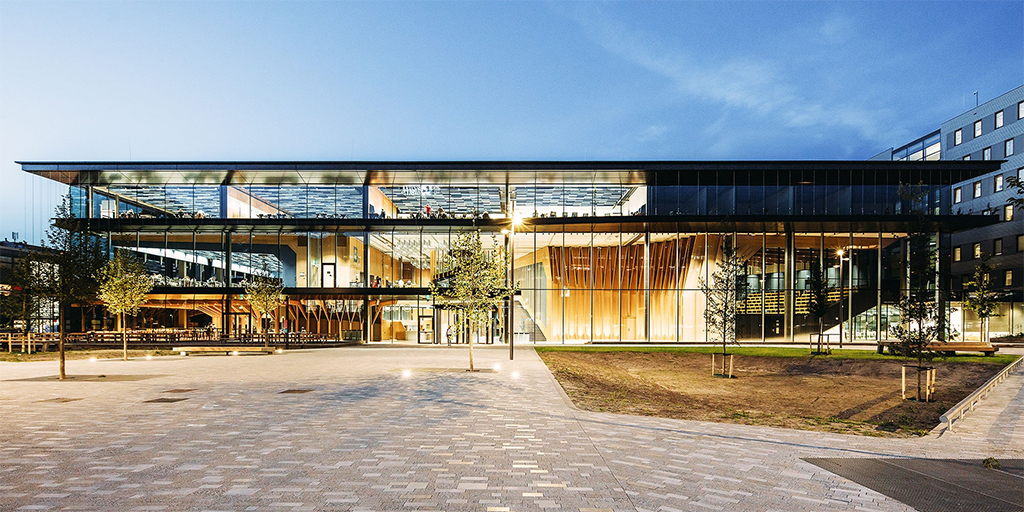

El edificio Echo, una reciente incorporación a su campus, ha sido concebido para abordar los requisitos dinámicos del centro en cuanto a espacios de enseñanza adaptables tanto en el presente como en el futuro. Este espacio arquitectónico es un núcleo dinámico de aprendizaje, colaboración e interacción social.

Para abordar los requisitos de la universidad para conectar diferentes aulas que acomoden situaciones en las que haya que utilizar salas adicionales, los diseñadores de sistemas optaron por el sistema NAV de AV sobre IP de Extron para enrutar todas las señales en la red del edificio. Este sistema juega un papel esencial como centro de la infraestructura de todo el sistema audiovisual.

El edificio Echo dispone de más de 8.844 metros quadrados, distribuidos en cuatro plantas. Varias actividades educativas se celebran en este espacio, incluyendo conferencias, tutorías, colaboraciones de grupo, educación basada en proyectos, debates y sesiones de autoaprendizaje.

La disposición interior del edificio ha sido diseñada para proporcionar salas de tamaño mediano y grande, con capacidad entre 150 e 700 individuos. adicionalmente, varias salas más pequeñas han sido diseñadas para facilitar actividades especializadas, como la educación basada en proyectos, acomodando grupos de hasta 70 Participantes.

Diseño del sistema AV

Las diferentes salas de enseñanza del edificio Echo, que incluyen distribuciones flexibles y la capacidad de dividir el aula universitaria más grande en tres salas separadas, requerían un sistema AV altamente adaptable. Asegurar que el equipamiento AV, como proyectores, pantallas y micrófonos, puede cambiar entre las diferentes configuraciones de sala era crucial. El sistema tenía que acomodar diferentes métodos de enseñanza, desde las clases tradicionales a debates interactivos y actividades basadas en proyectos.

Los administradores de la UT Delft querían fomentar la interacción social entre estudiantes, profesores y visitantes implementando un sistema AV que diera soporte al aprendizaje de colaboración y la interacción en grupo. adicionalmente, tenía que ser fácil de usar para asegurar que estudiantes y profesores pudieran hacer funcionar y acceder fácilmente a la tecnología.

El compromiso de este centro docente con la sostenibilidad y la neutralidad de energía requería que el equipamiento AV seleccionado pudiera dar soporte a las iniciativas de ahorro de energía del edificio. Esto significaba integrar un amplio conjunto de funciones de ahorro de energía y fuentes de alimentación ultraeficientes.

Con una población estudiantil en aumento y métodos educativos en evolución, el sistema AV tenía que acomodar posibles modificaciones de los espacios de enseñanza.

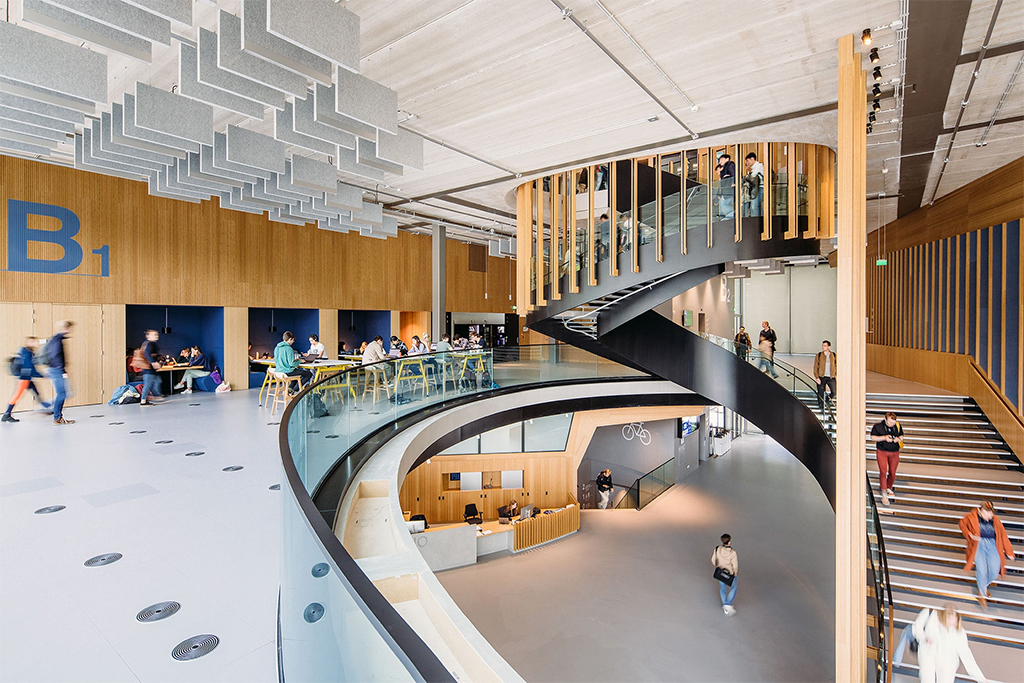

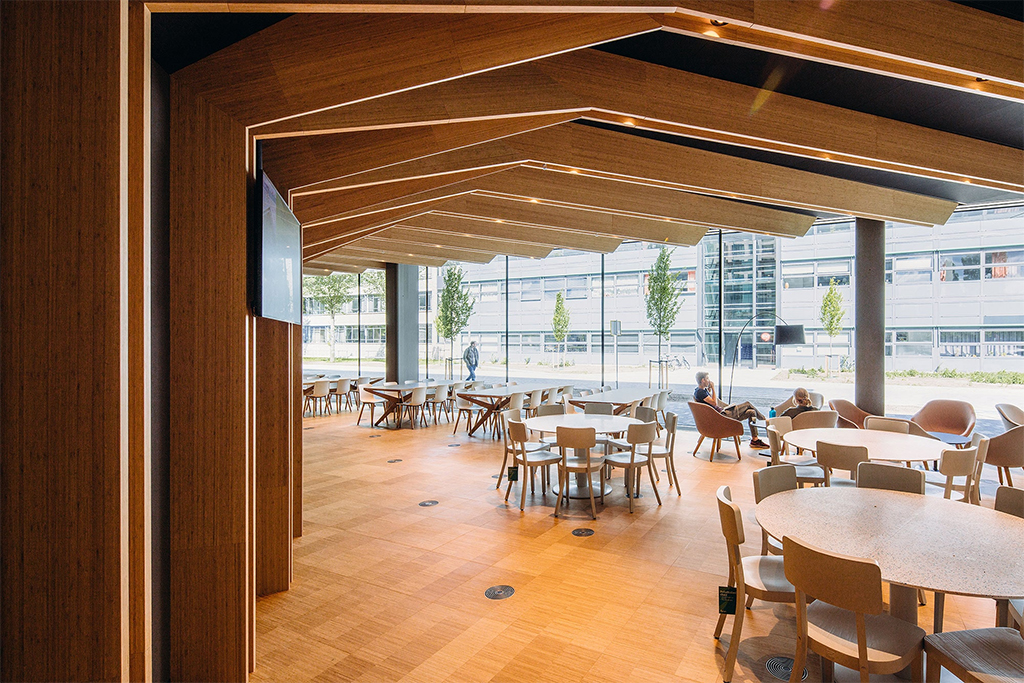

Los arquitectos del edificio idearon un atractivo lugar de reuniones para estudiantes y visitantes. El sistema AV se tenía que integrarse con otras funciones de la instalación. La coordinación con estos elementos era esencial para crear una experiencia de usuario integral que alentara la interacción social y comodidad dentro del edificio.

Em suma,, el diseño de los sistemas AV para el edificio Echo implicaba tratar las demandas de espacios de enseñanza versátiles: mejora de la interacción del usuario, alineación con los objetivos de sostenibilidad, garantía de la escalabilidad e integración con el diseño del edificio en general.

Diseño del sistema AV

Los sistemas AV del edificio fueron diseñados por el integrador AV PCI en colaboración con Marco Buitenhuis de la TU Delft. La finalización de todo el proyecto del sistema AV duró casi cuatro años, desde las primeras discusiones hasta la fase de instalación final.

Los productos de Extron han sido el estándar establecido en los espacios AV de la UT Delft, promoviendo la consistencia y estandarización en todo el campus. Esta estandarización aborda la mejora de la instalación, la programación del control AV y la resolución de problemas, haciendo que sean más eficaces.

Buitenhuis, experto AV/TI en la TU Delft, explicaba algunas de las razones por las que eligieron Extron. “Debido a la integración en nuestro ecosistema AV existente, un sistema piloto y el soporte técnico, fue fácil elegir la implementación de los sistemas NAV de AV profesional sobre IP de Extron a nuestro nuevo edificio educativo”.

El edificio Echo es la sede de diez espacios educativos, cada uno diseñado para cumplir con una serie de metodologías de enseñanza. Entre estos espacios, cinco han sido específicamente diseñados para presentaciones AV de alta tecnología. Cada una de estas salas está equipada con una pizarra digital e um procesador multiventana MGP 641 de Extron que soporta vídeo 4K/60 para ofrecer una experiencia de aprendizaje atractiva.

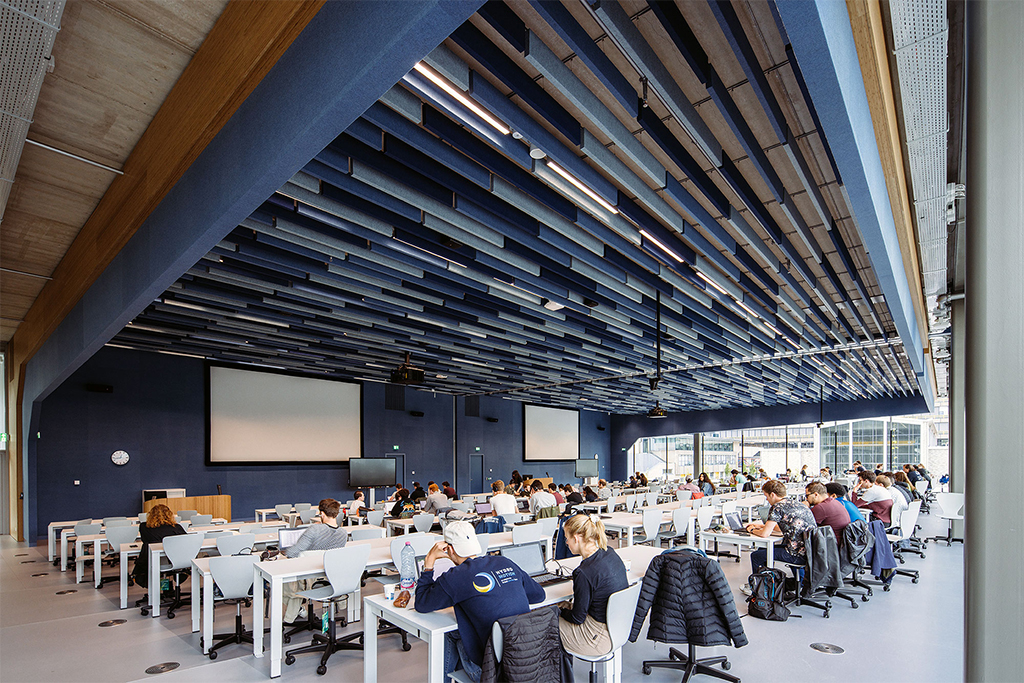

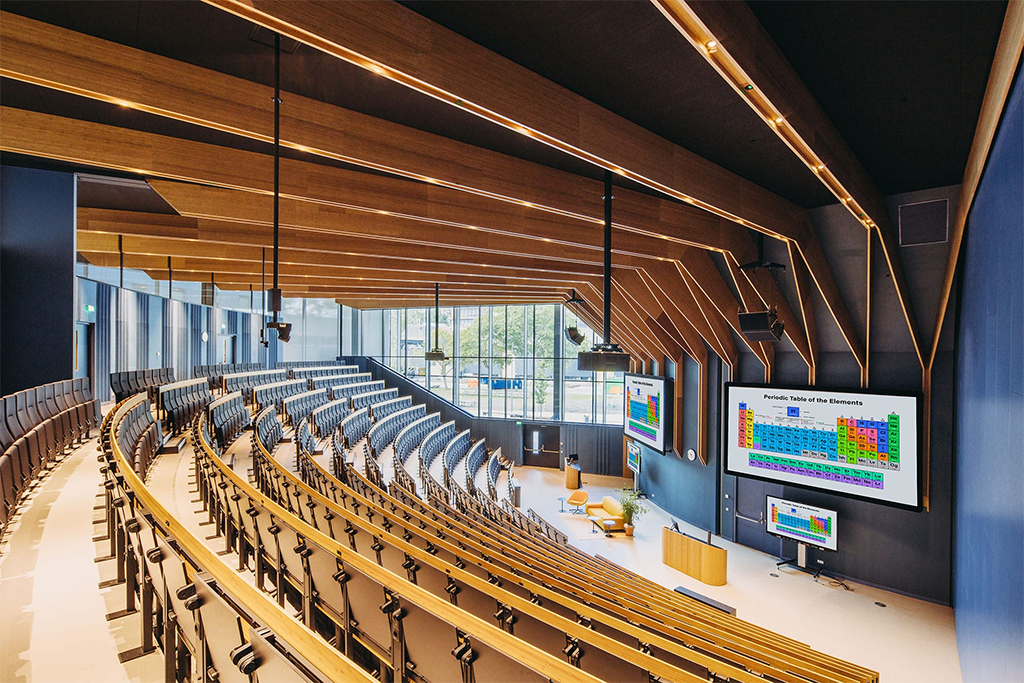

Tres de ellas sirven como aulas universitarias, diseñadas principalmente para la enseñanza tradicional. Las otras dos están pensadas para el aprendizaje colaborativo, potenciando discusiones y actividades de grupo.

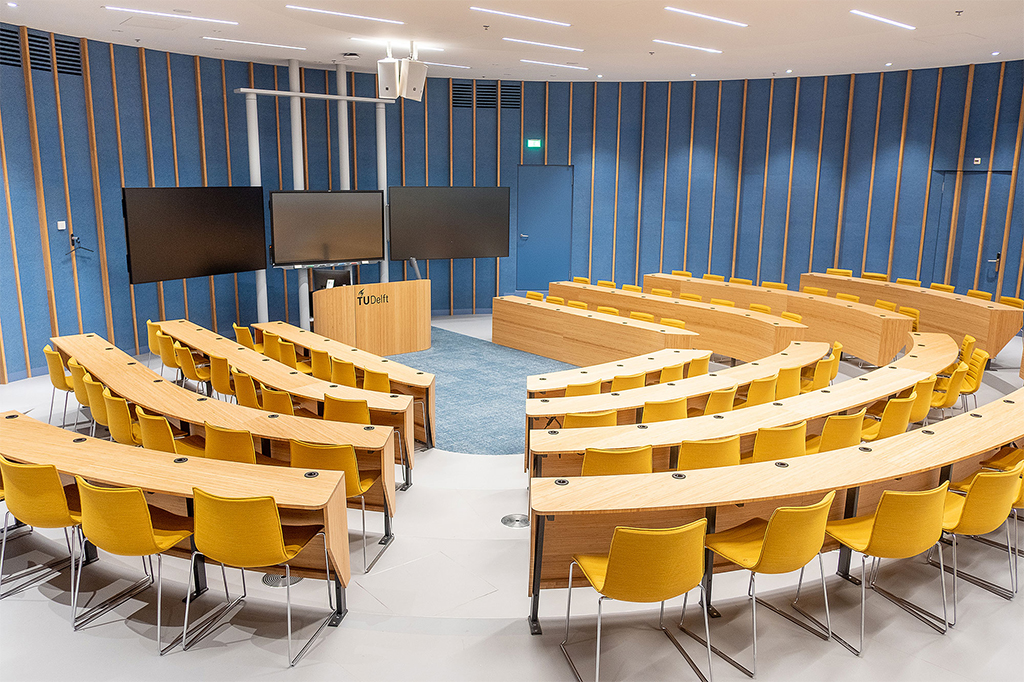

Más allá de estas, el edificio Echo ofrece además una sala separada dedicada exclusivamente a debates de estudiantes. Além disso, hay cuatro espacios creados como salas de proyecto que soportan diferentes actividades de aprendizaje.

Una función que destaca en algunas de estas salas es la presencia de paredes correderas que proporcionan flexibilidad a la configuración de salas. El sistema NAV juega un papel crucial al asegurar operaciones AV sin problemas, independientemente de si las salas están unidas o separadas.

Para asegurar transiciones fluidas entre fuentes, estas salas utilizan el conmutador HDMI de la serie SW HD 4K Plus de Extron, que se gestiona a través de la pantalla táctil TouchLink Pro del atril.

Una ventaja clave de este conmutador es la incorporación de la tecnología EDID Minder de Extron, que garantiza la comunicación ininterrumpida con los dispositivos fuente conectados.

Gestión del sistema AVoIP

El rack central del edificio alberga el gestor del sistema NAVigator, un dispositivo seguro que centraliza el control del sistema NAV. Acomoda además múltiples codificadores NAV, que aceptan señales de cámaras y pizarras digitales, así como decodificadores escaladores NAV, que proporcionan señales a proyectores y dispositivos de visualización.

Algunos de los codificadores y decodificadores NAV disponen de extensión USB para el acceso a los servidores centrales. Este método centralizado hace más eficaz el diseño del sistema y simplifica el mantenimiento.

El gestor de sistemas NAVigator basado en navegador y fácil de usar capacita a los técnicos para configurar, supervisar y solucionar problemas de todo el sistema a través de una única interfaz.

Los codificadores NAV están colocados estratégicamente en cada fuente AV, asegurando la entrega de vídeo de alta calidad y latencia ultra baja junto con HDMI y audio AES67. Los decodificadores escaladores NAV, colocados detrás de cada dispositivo de visualización, entregan vídeo de alta calidad adaptado a las capacidades de los respectivos dispositivos de visualización.

Supervisión y control del sistema

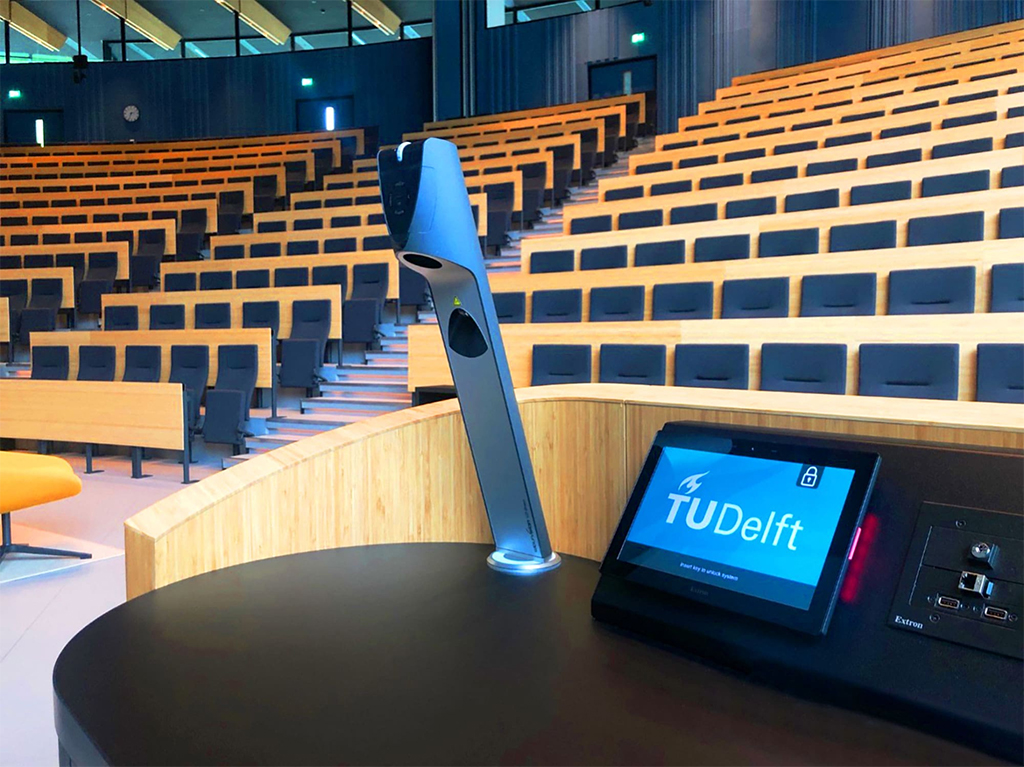

o pantallas táctiles TouchLink Pro están situadas en atriles y paredes. Funcionan con los procesadores de control IPCP Pro xi para ofrecer una gestión adaptable y fácil de usar de todas las funciones AV de la sala. Están además sincronizadas con el gestor de sistemas NAVigator para distribuir contenido a través de la red.

Para la supervisión del sistema AV en general, el personal de soporte utiliza GlobalViewer Enterprise (GEV) de Extron que administra todos los dispositivos conectados. Con GVE, se puede observar y evaluar el equipamiento y la utilización de la sala, planificar las tareas de mantenimiento con antelación y gestionar el inventario con informes a medida.

El edificio Echo en la UT Delft constituye el compromiso de la universidad con la innovación, adaptabilidad y sostenibilidad. Como una de las principales instituciones del mundo, su método progresista no es sólo evidente en sus programas académicos, sino también en su infraestructura, combinando a la la tecnología punta con diseños de ahorro energético.

Con sus avanzados sistemas AV, el edificio Echo fomenta un entorno que es propicio tanto para la metodología de enseñanza tradicional como para la colaborativa.

Equipamento instalado:

• Codificador de AV profesional sobre IP 1G – HDMI NAV E 101.
• Codificador de AV profesional sobre IP 1G para HDMI, Ethernet y USB NAV E 501.
• Decodificador escalador de AV profesional sobre IP 1G – HDMI NAV SD 101.
• Decodificador escalador de AV profesional sobre IP 1G para HDMI, Ethernet y USB NAV SD 501.
• Gestor de sistemas de AV profesional sobre IP NAVigator.
• Procesador de control IP Link Pro IPCP Pro 350.
• Procesador de control IPCP Pro xi IPCP Pro S1 xi .
• Interfaz de expansión de E/S de sistemas de control IPL EXP RIO8.
• Pantalla táctil TouchLink Pro de montaje en pared de 10″ (TLP Pro 1025M) 7″ (TLP Pro 725M) e 5″ (TLP Pro 525M), y de sobremesa de 7″ (TLP Pro 725T).
• Conmutadores HDMI 4K/60 con supervisión y control Ethernet SW4 HD 4K Plus.
• Puente de escalado HDMI y audio a USB MediaPort 200.
• Procesador multiventana HDMI 4K/60 con extensión DTP2 MGP 641.
• Escalador de HDMI a 3G‑SDI con embebido de audio DSC HD‑3G A.
