Extron facilita la operatividad del videowall de la red eléctrica de Colombia

La entidad EPM, com Tecnologia final, han diseñado un sistema que utiliza el procesador Quantum Ultra de Extron para hacer funcionar el videowall de misión crítica que se encuentra en el NOC de la compañía. Se encarga de la supervisión y gestión de la infraestructura de red eléctrica y gas natural de Colombia.

Empresas Públicas de Medellín ESP (EPM) es una entidad del sector energético responsable de generar, distribuir y comercializar electricidad y gas natural en Colombia. o centro de operaciones de red (NOC) da empresa, ubicado en la ciudad de Medellín, es el encargado de supervisar y mantener estos servicios.

Dado que la integridad de la señal y la fiabilidad del sistema eran primordiales, EPM ha remodelado el NOC para atender mejor a las necesidades de los técnicos y que puedan acceder rápida y fácilmente a datos e imágenes actualizadas de una variedad de fuentes seguras. Con este objetivo se dispone de una sistema AV cuyo core es un videowall de 3×1.

Se envía contenido seleccionado en las estaciones de trabajo al videowall y a un dispositivo de visualización de 55 polegada montado en la pared trasera.

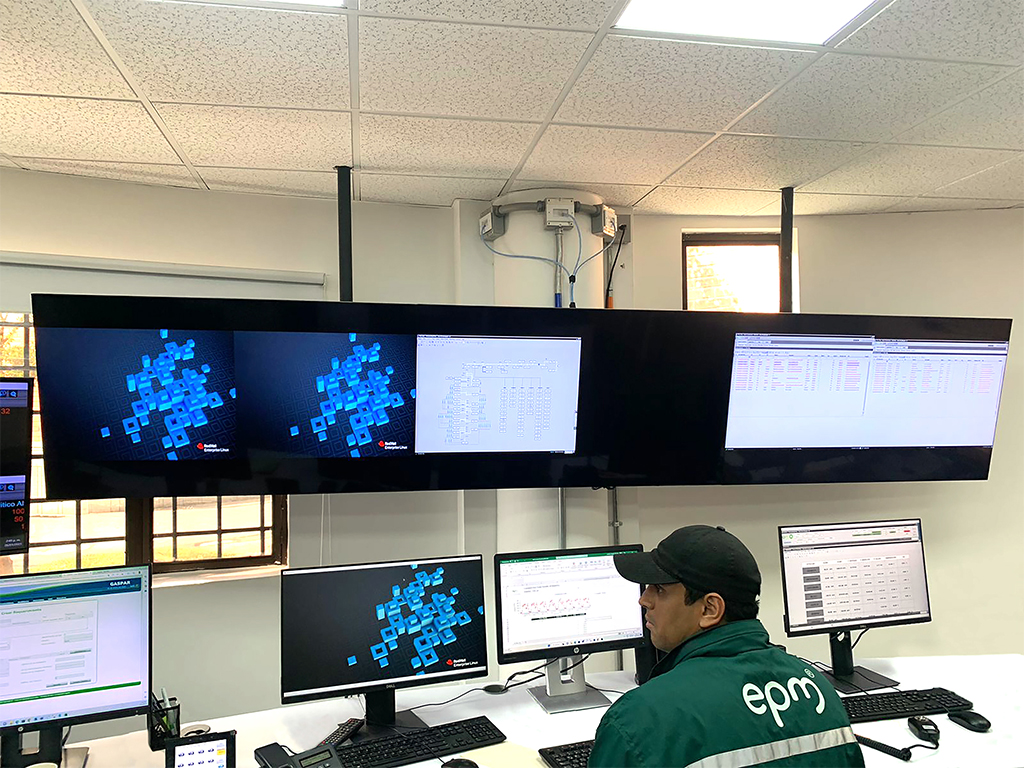

El sistema se diseñó para mostrar contenido desde múltiples fuentes simultáneamente o para tener una única imagen llenando todo el videowall. La conmutación entre fuentes en una variedad de diseños de ventana tenía que ser instantánea y perfecta. adicionalmente, el sistema de control tenía que incluir un funcionamiento intuitivo de la pantalla táctil.

EPM contrató a la firma de integración Ultimate Technology y, junto, diseñaron un sistema que utiliza el procesador Quantum Ultra de Extron para hacer funcionar el videowall de misión crítica.

“En la empresa hemos recomendado a nuestros clientes que utilicen el equipamiento de Extron para sus instalaciones de integración audiovisual por su calidad y durabilidad”, Explica Lucas Valencia,
Chief Executive Officer de Ultimate Technology.

Los técnicos del NOC de EPM supervisan los componentes, servidores y puntos remotos asociados con la red eléctrica del país y los recursos de gas natural. Utilizan sus Estações y el contenido enviado al videowall para analizar y ayudar a identificar eventos, fallos, patrones de flujo y desviaciones de las funciones estándar de cada sistema.

El sistema de videowall es clave en las operaciones diarias y además vital durante situaciones cambiantes que pueden desembocar en situaciones complicadas, desde la ralentización del proceso hasta interrupciones del servicio.

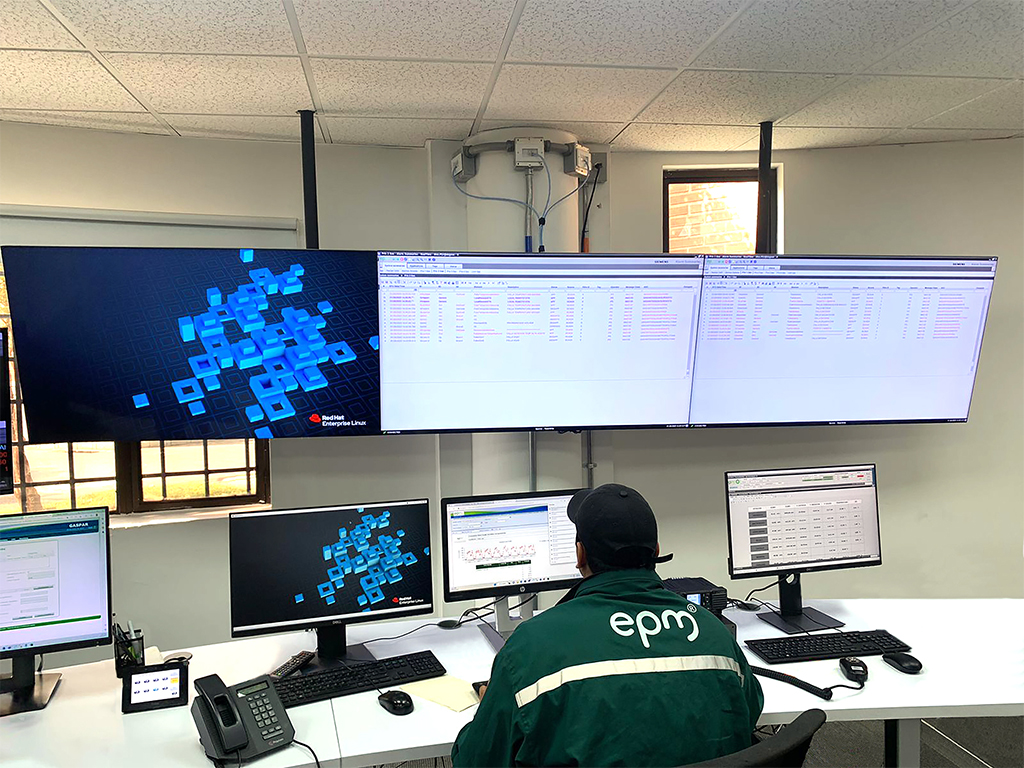

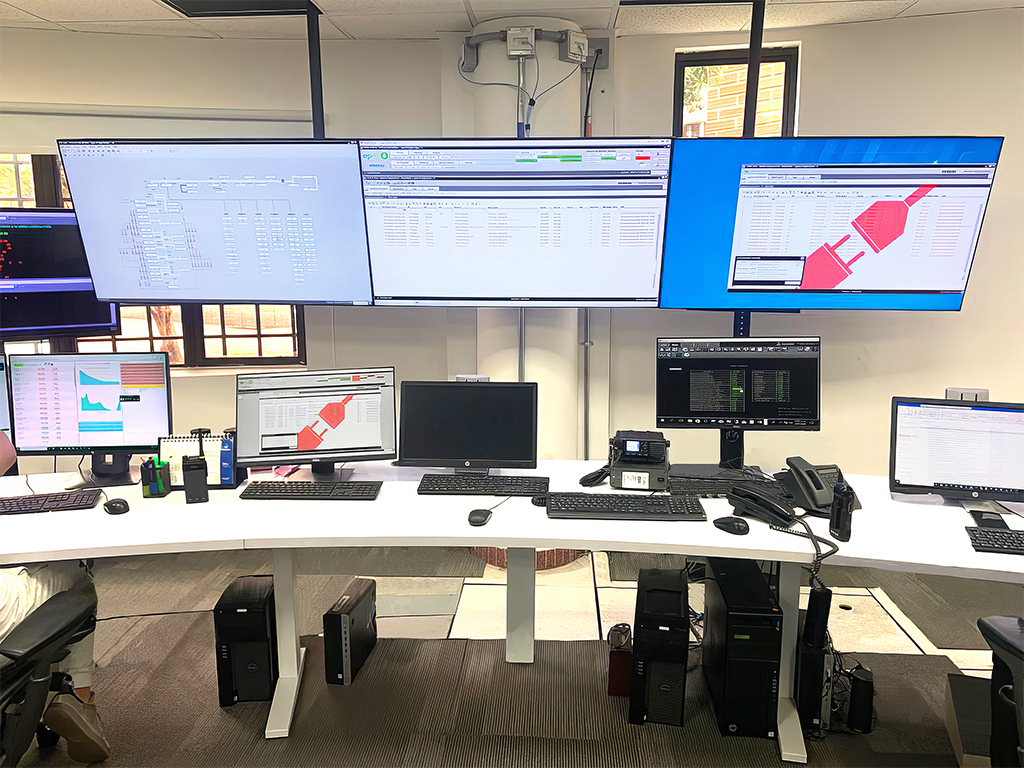

El NOC incluye tres estaciones de trabajo en una distribución de centro de mando y una sala de equipamiento adyacente identificada como sala de crisis. Las estaciones de trabajo se utilizan simultáneamente, cada una con dos salidas HDMI. Las señales son convertidas para su extensión sobre infraestructura de cable CAT 6 al procesador de videowall Quantum Ultra 4K de Extron, que está montado en el rack de la sala de crisis. Las señales se vuelven a convertir a HDMI para su procesamiento.

El escritorio de la sala de crisis incluye una caja Cable Cubby de Extron, proporcionando conectividad AV a dispositivos móviles como la tablet o smartphone de un inspector de campo.

Versatilidad del videowall

o motor de escalado Vector 4K fabricado por Extron, integrado en el procesador Quantum Ultra, escala contenido gráfico y de vídeo 4K/60 para entregarlo al videowall y al dispositivo de visualización de 55 polegada. El procesador acepta dos transmisiones HDMI desde cada estación de trabajo y entrega las múltiples señales fuente a los dispositivos de visualización a través de infraestructura de cable de par trenzado.

Este modelo de procesador modular fue seleccionado por su adecuado tamaño para la aplicación, calidad de escalado, bus de vídeo HyperLane de 400 Gbps y probada durabilidad. Se han incorporado tarjetas de entrada HDMI 4K Quantum Ultra y de salida DTP. El procesador realiza escalado ascendente y descendente del contenido fuente sin impactar en la calidad o los detalles.

El bus de vídeo acomoda el contenido de alta resolución mientras mantiene la variedad de frecuencias fuente. Los canales de tarjeta abiertos del procesador de videowall están disponibles para cualquier expansión futura del sistema, con fuentes adicionales o dispositivos de visualización.

Control del sistema con TouchLink Pro

o pantallas táctiles TouchLink Pro de sobremesa que funcionan en armonía con el procesador de control IP Link Pro montado en el rack permiten a los operadores del personal de soporte gestionar el procesador de videowall Quantum Ultra desde su estación o la sala de crisis. Este sistema de control más eficaz proporciona supervisión y funcionamiento fácil del sistema de videowall.

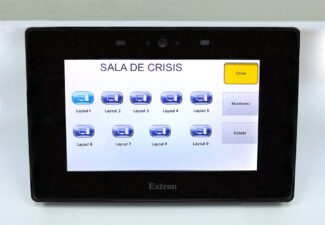

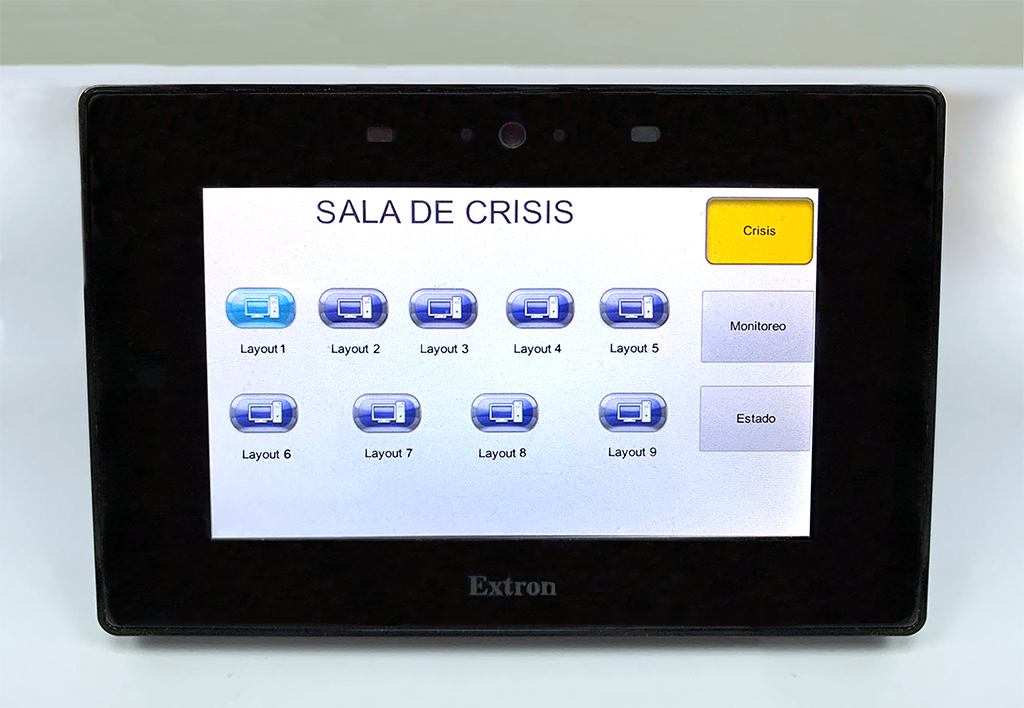

El menú de la GUI de la pantalla táctil ofrece personalización instantánea del contenido del videowall, desde cambiar el contenido de una o más ventanas hasta seleccionar un preajuste de distribución de ventanas diferente y reorganizar las ventanas sobre la marcha.

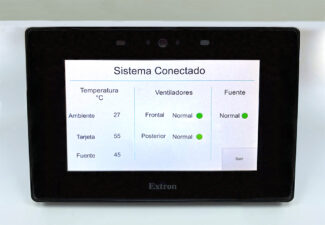

Los preajustes programados incluyen variaciones de la distribución de ventanas en cada dispositivo de visualización o a través de dispositivos, incluyendo llenar todo el lienzo con una única imagen. La función principal de la pantalla táctil de la sala de crisis es supervisar la integridad y estado del sistema de videowall, incluyendo información importante como la temperatura y la actividad del ventilador.

“Los productos de Extron han sido elegidos por su fiabilidad, encriptación y procesamiento de vídeo, lo que proporciona una rápida distribución AV”, añade Lucas Valencia.

agora, el NOC de EPM tiene mejor visualización de sus seguros sistemas, con gestión y distribución opcional de muchas fuentes de vídeo. Las características, capacidades y tecnologías integradas en el procesador Quantum Ultra y el intuitivo sistema de control garantizan que el sistema videowall siga siendo fiable y muestre contenido de alta calidad a los técnicos responsables de dar soporte a la infraestructura eléctrica de Colombia.

Equipamiento Extron utilizado:

• Quantum Ultra 305: Procesador de videowall 4K de ultra alto ancho de banda con bus HyperLane y cinco ranuras.
• Quantum IN4HDMI: Tarjetas HDMI de entrada de cuatro canales.
• Quantum OUT4DTP: Tarjetas DTP de salida de cuatro canales.

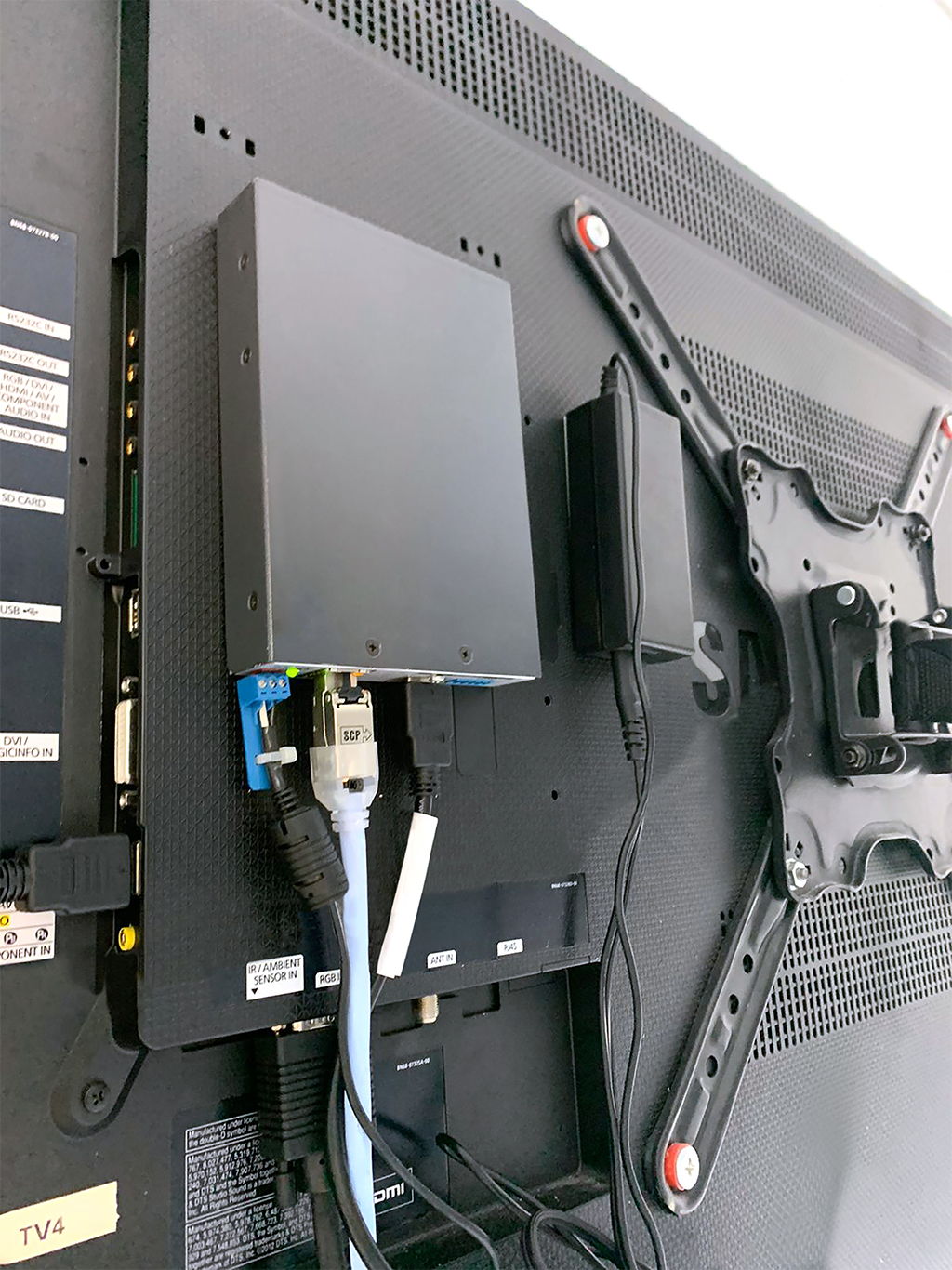

• DTP HDMI 4K 230 Rx: Receptor DTP para HDMI.
• Cable Cubby 202: Caja de acceso a cables para conectividad AV y alimentación de CA.
• IPCP Pro 250 xi: Procesador de control IP Link Pro xi con LinkLicense de la interfaz de usuario.
• TLP Pro 525T: Pantalla táctil TouchLink Pro de 5″ de sobremesa.
