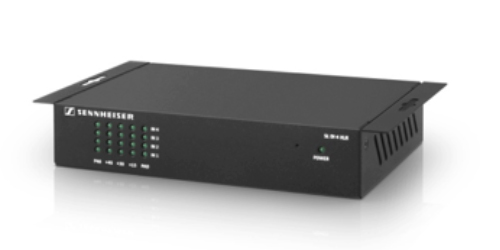

Sennheiser SL DI 4 XLR: convertidor de audio analógico-digital

El SL DI 4XLR es una interfaz Dante desarrollada para su empleo con receptores Sennheiser SpeechLine que puede alimentarse y también permite alimentar una red Dante desde las cuatro entradas MIC/LINE analógicas.

磁 控 ha anunciado el convertidor de audio analógico digital SL DI 4XLR de 森海瑟. Un interfaz Dante que dispone de cuatro entradas MIC/Line simétricas y filtro HF, las cuales se han diseñado como hembrillas XLR 3F.

Para cada entrada es posible activar ajustes de ganancia, a través de software, de 0dB, +15分贝,+30dB y +45dB un pad de 10dB así como una energía Phantom de 48V. Los Leds de estado situados en el panel frontal de la unidad indican los ajustes de ganancia y pad correspondientes así como el nivel de la energía Phantom para cada una de las cuatro entradas.

La unidad incorpora dos hembrillas de red RJ-45 que permiten el montaje de cableados en serie Dante (Dante Daisy Chain). La conversión A/D interna se realiza con una resolución de 24 bits y una tasa de muestreo de 48 千 赫. La velocidad de transmisión es de 100 MB/sg.

El rango de transmisión de la unidad se sitúa entre 20Hz y 20.000Hz. La impedancia de entrada es >1,8 kiloohmios para cualquier ajuste de ganancia. El ruido propio equivalente es de -113 断续器. Los niveles de entrada máximos (sin pad de 10dB) 来自 +8 dBu con ganancia de 0 分贝, -7 dBu con ganancia de +15 分贝, -22 dBu con ganancia de +30 dB 和 -36 dBu con ganancia de +45dB. Con pad conectado, los niveles de entrada máximos aumentan en 10dB.

La distorsión armónica del sistema más ruido es < 0.02% con cualquier ajuste de ganancia (señal de entrada de 3dB por debajo del nivel máximo).

La unidad puede recibir alimentación de corriente a través de cable Ethernet CAT5, mediante un switch de red PoE compatible con 802.3 af o a través de una fuente de alimentación externa de 12V CC.

En caso de alimentación de corriente a través de PoE es posible la conexión en lazo de hasta dos unidades, y en caso de alimentación de corriente a través de una fuente de alimentación externa de 12 V CC, de hasta tres unidades. El consumo de energía es de 2.7 W (225 mA) 自 + 12 V CC sin energía Phantom y de 5,5 W (460mA) 自 +12 V CC y una corriente de 10 mA por entrada con energía phantom conectada.

La unidad cuenta con una robusta carcasa de metal con ángulos de montaje integrados. Las dimensiones de la carcasa son de 219 X 38 X 120 毫米 (An x Al x Pro) y el peso es de 0,77 公斤. La temperatura de servicio está entre 0ºC y 40ºC
